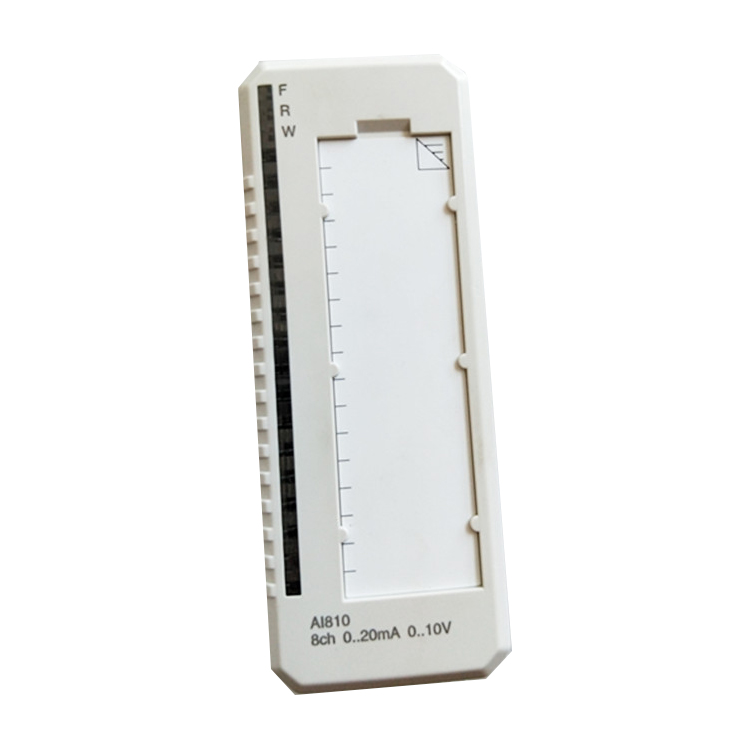

O ABB AI810 (3BSE008516R1) É um módulo de entrada analógica de 8 canais para o sistema de E/S ABB S800, parte do sistema de controle distribuído (DCS) Ability™ System 800xA e das plataformas de controle de processos Freelance.Sua função principal é converter sinais analógicos — como corrente de 0 a 20 mA ou tensão de 0 a 10 V provenientes de transmissores e sensores — em valores digitais de 12 bits para o controlador de processo, permitindo a medição precisa de pressão, temperatura, vazão e nível em aplicações industriais.
Item nº :
AI810Pedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
EstoniaPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5 daysPeso :
0.5kgDescrição dos produtos
Módulo de entrada analógica ABB AI810 3BSE008516R1
| Número do modelo | AI810 3BSE008516R1 |
| Local de origem | Estônia |
| Dimensões/Peso | 0,5 kg |
| Doença | Novo e original |
| Garantia | 1 ano |
| Termos de envio | DHL Fedex UPS |
| Pagamento | TT |
| Prazo de entrega | 3 a 5 dias |
| Serviço | Serviço online 24 horas |
Passagem HART:
Mídia: O sistema possui funcionalidade de passagem e pode ser conectado como E/S local (S800) ou como E/S remota.
Finalidade: Disponibilizar dados HART para clientes, como o Fieldbus Builder.
Protocolo: Protocolo HART
Interface de software: Os dados de processo, transmitidos por um sinal de 4 a 20 mA, são copiados para variáveis de aplicação via entrada/saída. Os dados HART (dados de status e diagnóstico) estão disponíveis via "passagem direta".
Interface de hardware: Módulos de E/S S800 AI845, AI895, AO845 e AO845; Módulos de E/S S900 AI930/931 e AO930
Interface OPC: Sim, via servidor OPC HART
Parâmetros principais
| Item | Especificações / Recursos |
|---|---|
| Número de canais | 8, entradas unipolares de terminação única |
| Tipos de sinal | 0…20 mA, 4…20 mA, 0…10 V, 2…10 V CC |
| Resolução | 12 bits |
| Plataforma de sistema | E/S ABB S800, compatível com System 800xA e Freelance; requer MTU (ex.: TU810, TU812, TU814, TU818, TU830, TU833, TU835, TU838, TU850) |
| Tempo do ciclo de atualização | 8 ms |
| Erro de medição | Máx. 0,1% |
| Isolamento | 1 grupo de 8 canais isolados da terra; Tensão nominal de isolamento: 50 V; Tensão de teste dielétrico: 500 V CA |
| Impedância de entrada | Tensão: 290 kΩ; Corrente: 230–275Ω |
| Diagnóstico | LEDs frontais: F (falha), R (não), W (aviso); Supervisão da fonte de alimentação interna |
| Capacidade de troca a quente | Sim, suporta substituição online sem desligamento do sistema. |
| Consumo de energia | 1,5 W; Modulebus +5 V: 70 mA, Modulebus +24 V: 40 mA |
| Dimensões (L x A x P) | 45 mm × 119 mm × 102 mm |
| Peso | Aproximadamente 0,2 kg |
Entrada de sinal flexível e alta precisãoA principal característica do módulo é o seu suporte para ambos. sinais de tensão e corrente Em cada canal, configurável via software, tornando-o adaptável a uma ampla gama de sensores de campo.Oferece alta precisão com um erro máximo de 0,1% e resolução de 12 bits, garantindo dados confiáveis para o controle do processo..
Diagnóstico e proteção robustosO AI810 foi projetado para oferecer confiabilidade, apresentando isolamento em grupo do solo para proteção contra ruídos e falhas elétricas.As entradas são protegidas contra curto-circuitos de até 30 V CC por meio de resistores PTC, e o módulo suporta Comunicação HART sem interferir no sinal analógicoO diagnóstico integrado e os LEDs simplificam a resolução de problemas..
Integração perfeita e capacidade de troca a quenteComo parte do sistema modular de E/S S800, o AI810 oferece Instalação simples em um MTU compatível e é troca a quente, permitindo a substituição de módulos sem desligar o sistema — fundamental para minimizar o tempo de inatividade em processos contínuos.É compatível com uma ampla gama de MTUs e certificado para uso em locais perigosos e ambientes marinhos..
O AI810 é amplamente utilizado em aplicações de automação de processos e discretas que exigem aquisição de sinais analógicos de alta densidade e precisão, como::
Indústrias de ProcessoMonitoramento de temperatura, pressão, vazão e nível em plantas químicas, petroquímicas e de geração de energia.
Automação de FábricaAquisição de sinais de sensores analógicos em linhas de produção, embalagem e manuseio de materiais.
InfraestruturaMonitoramento de sinais no tratamento de água/esgoto e na gestão de instalações de grande escala.
