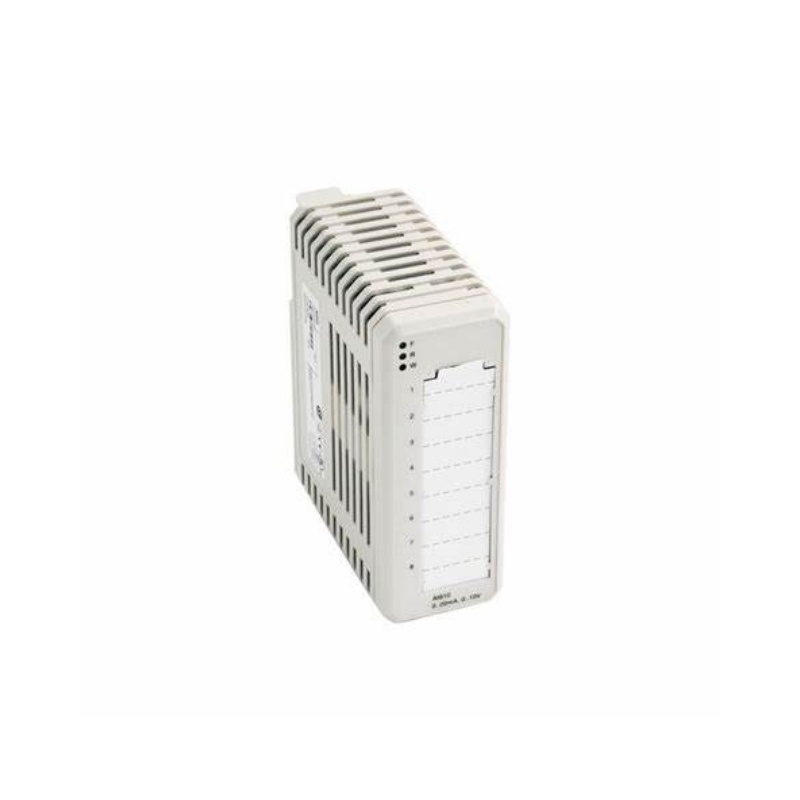

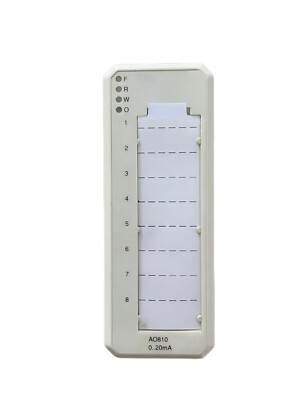

Unidade de saída analógica ABB 3BSC970080R1 AO810

Detalhes do produto: Unidade de saída analógica ABB AO810 (3BSC970080R1)

• Identificação de Produtos e Integração de SistemasEste é um módulo de saída analógica padrão da arquitetura do sistema ABB Advantage Master 800xA / AC 800M, que normalmente suporta de 4 a 8 canais. Ele transmite sinais de controle do sistema de automação para dispositivos de campo e foi projetado para garantir compatibilidade plug-and-play perfeita com unidades de terminação ABB padrão, apresentando uma largura de módulo de 1 polegada (aproximadamente 25,4 mm) para integração em slot.

• Especificações elétricas e tipos de sinalO módulo possui isolamento elétrico robusto, geralmente classificado em 1.500 V CA para os canais de entrada/saída em relação ao terra do sistema. Ele suporta diversos tipos de sinal, normalmente incluindo loops de corrente de 0-20 mA e 4-20 mA, bem como saída de tensão de ±10 V ou 0-10 V, permitindo a configuração para atender aos requisitos de entrada de atuadores ou instrumentos.

• Diagnóstico e RedundânciaGeralmente, ele é equipado com diagnósticos avançados integrados para detectar circuitos abertos e curtos-circuitos, com indicadores LED de status para monitoramento de energia e falhas. Para aplicações de alta disponibilidade, frequentemente oferece suporte à instalação hot-swappable e redundância de hardware por meio de uma unidade terminal redundante (RTU) para garantir a tolerância a falhas do controlador.

• Especificações ambientaisA unidade é normalmente projetada com uma ampla faixa de temperatura operacional, geralmente de 0 a 55 °C, e atende aos padrões industriais de EMC e segurança (como CE e UL), garantindo um desempenho confiável em ambientes fabris severos.

Produtos recomendados:

Perguntas frequentes

1: Para que serve o módulo de saída analógica ABB AO810?

O ABB AO810 é um módulo de saída analógica que converte sinais de controle digital do controlador em sinais analógicos industriais padrão, tipicamente corrente de 4-20 mA ou tensão de 0-10 V.Essa saída é usada para acionar dispositivos de campo, como válvulas de controle, inversores de frequência e atuadores, permitindo o controle preciso em malha fechada de parâmetros críticos do processo, como temperatura, pressão e vazão..

2: Quais são as principais especificações técnicas do AO810?

O AO810 oferece 8 canais de saída analógica unipolar isolados com suporte para sinais de corrente (0-20 mA, 4-20 mA) e sinais de tensão (0-10 V).As principais especificações incluem uma precisão de saída típica de ±0,1% da escala completa, uma resolução de até 14 bits e taxas de atualização rápidas (tão baixas quanto 2 ms ou 1 ms, dependendo da configuração).Além disso, oferece diagnósticos abrangentes, incluindo detecção de circuito aberto e curto-circuito, e suporta a configuração de saída para valor predeterminado (OSP) para segurança em condições de falha..

3: Quais são as dimensões físicas e as especificações ambientais?

O módulo possui dimensões compactas: 45 mm (largura) x 119 mm (altura) x 102 mm (profundidade), com um peso líquido de aproximadamente 0,18 a 0,2 kg.É projetado para instalação em trilho DIN padrão e possui classificação de proteção IP20, sendo adequado para uso em painéis de controle.O AO810 opera em uma faixa de temperatura industrial de -20°C a +70°C e suporta uma faixa de umidade de 5% a 95% sem condensação..
