O ABB DO802-eA (3BSE022364R2) É um módulo de saída de relé de 8 canais da família de E/S S800L, projetado para uso com o sistema de controle distribuído (DCS) ABB Freelance. Sua função principal é converter sinais de controle do sistema em ações de comutação robustas e isoladas por meio de 8 saídas de relé independentes, controlando diretamente atuadores, contatores, válvulas e indicadores em aplicações de automação industrial.
Item nº :
DO802-EA 3BSE022364RPedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
SwedenPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5daysPeso :
0.5kgDescrição dos produtos
Módulo de saída digital ABB DO802-EA 3BSE022364R2 em estoque
| Número do modelo | DO802-EA 3BSE022364R2 |
| Local de origem | Suécia |
| Dimensões/Peso | 0,5 kg |
| Doença | Novo e original |
| Garantia | 1 ano |
| Termos de envio | DHL Fedex TNT EMS UPS |
| Pagamento | TT / Western Union |
| Prazo de entrega | 3 a 5 dias |
| Serviço | Serviço online 24 horas |
Passagem HART:
Mídia: O sistema possui funcionalidade de passagem e pode ser conectado como E/S local (S800) ou como E/S remota.
Finalidade: Disponibilizar dados HART para clientes, como o Fieldbus Builder.
Protocolo: Protocolo HART
Interface de software: Os dados de processo, transmitidos por um sinal de 4 a 20 mA, são copiados para variáveis de aplicação via entrada/saída. Os dados HART (dados de status e diagnóstico) estão disponíveis via "passagem direta".
Interface de hardware: Módulos de E/S S800 AI845, AI895, AO845 e AO845; Módulos de E/S S900 AI930/931 e AO930
Interface OPC: Sim, via servidor OPC HART
Principais parâmetros e recursos
| Item | Especificações / Recursos |
|---|---|
| Número de canais | 8 canais |
| Tipo de saída | Relé, normalmente aberto (NA), 8x1 canais |
| Compatibilidade de sinal | 24-230 V CA/CC |
| Isolamento classificado | 250 V |
| Plataforma de sistema | ABB S800L, compatível com Freelance DCS. |
| Montagem | Instalação em trilho DIN |
| Temperatura de operação | -25°C a +70°C (típico para a série S800L) |
| Dimensões (L x A x P) | 58,5 mm x 102 mm x 86,1 mm |
| Peso | Aproximadamente 0,24 kg |
| Certificações | CE, UL, CSA |
Saídas de relé versáteisO principal diferencial do módulo são suas saídas baseadas em relés, que permitem o chaveamento direto de uma ampla gama de cargas CA/CC (24-230V). Isso proporciona maior flexibilidade do que as saídas transistorizadas, pois um único módulo pode lidar com dispositivos CA e CC. Os contatos normalmente abertos também proporcionam um isolamento seguro, do tipo "contato seco", entre o sistema de controle e a carga.
Design robusto e confiávelCada um dos 8 canais é isolado individualmente com uma tensão de isolamento nominal de 250 V. Isso protege o sistema de controle contra surtos e ruídos no lado do campo, garantindo uma operação estável em ambientes industriais severos. O próprio mecanismo de relé oferece um alto nível de proteção contra curtos-circuitos e sobrecargas, sendo frequentemente mais resistente do que as saídas de estado sólido nessas condições de falha.
Integração e manutenção simples.Como parte da série S800L, o módulo oferece instalação simplificada. Não possui jumpers ou chaves para configurar; o endereçamento é configurado automaticamente quando montado no trilho DIN. O painel frontal possui LEDs para cada canal, fornecendo uma indicação visual rápida do estado da saída para facilitar a resolução de problemas no local. .
O DO802-eA é amplamente utilizado para comutação robusta de alta tensão em diversos setores industriais:
Atuação GeralAcionamento de contatores, partidas de motores e pequenos relés em fábricas.
Controle de ProcessosOperação de válvulas solenoides, lâmpadas indicadoras e alarmes em instalações químicas, de petróleo e gás e de tratamento de água.
Geração de energiaCircuitos de controle de comutação para equipamentos auxiliares e intertravamentos de segurança.
Automação predialControle de iluminação, contatores de HVAC e sistemas de controle de acesso.
Q1: Qual é a função principal do DO802-eA?
A: É um módulo de saída de relé de 8 canais que fornece comutação isolada de cargas CA/CC de até 230 V, com base em comandos de um DCS ABB Freelance. .
Q2: Qual é a principal diferença entre o DO802-eA e um módulo de saída transistorizado?
A: O DO802-eA utiliza saídas de relé, que são capazes de chavear cargas CA e CC e oferecem alto isolamento. As saídas de transistor são normalmente limitadas a cargas CC e velocidades de chaveamento mais altas, mas são mais suscetíveis a danos causados por sobrecorrente ou picos de tensão.
Q3: Qual é a tensão de isolamento nominal?
A: O módulo apresenta uma tensão de isolamento nominal de 250 V .
Q4: Com qual sistema o DO802-eA é compatível?
A: Faz parte do Família de E/S S800L e foi projetado especificamente para uso com o Freelance da ABB DCS .
Q5: O módulo requer algum jumper ou interruptor para configuração?
A: Não. O DO802-eA não possui jumpers ou interruptores físicos. Seu endereço e configuração são definidos automaticamente quando instalado no trilho DIN. .
Q6: O que indicam os LEDs no painel frontal?
A: Os LEDs do painel frontal mostram o status de cada canal de saída, permitindo confirmar rapidamente se a saída está ligada ou desligada. Os LEDs de status padrão do módulo (Falha, Funcionamento, Aviso) também estão presentes para indicar o estado geral do módulo. .
Q7: Quais são as dimensões físicas do módulo?
A: O módulo tem dimensões de aproximadamente 58,5 mm x 102 mm x 86,1 mm e pesa cerca de 0,24 kg .
O DO802-eA faz parte da família de E/S ABB S800L. Abaixo estão os principais modelos relacionados:
| Produto/Modelo | Tipo | Descrição resumida |
|---|---|---|
| DO802-eA | Módulo em destaque | Módulo de saída de relé de 8 canais para comutação de cargas CA/CC |
| DI802-eA | Módulo de entrada digital | Módulo de entrada digital de 8 canais; frequentemente utilizado em conjunto com o DO802-eA para circuitos de controle completos. |
| DO801-eA | Módulo de saída digital | Módulo de saída similar com número diferente de canais ou classificação de tensão. |
| AI801-eA | Módulo de entrada analógica | Módulo de entrada analógica de 8 canais para leitura de sensores de campo. |
| S800L PS | Fonte de energia | Módulo de alimentação para a estação de E/S remota S800L |

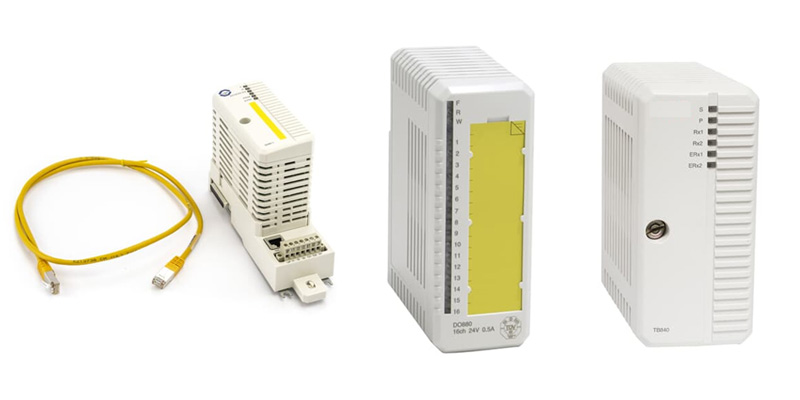

O ABB DO880 (3BSE028602R1) é um módulo de saída digital de alta integridade com 16 canais da Sistema de E/S S800Projetado para os controladores ABB System 800xA DCS, AC 800M e Symphony Plus.
O ABB AO820 (3BSE008546R1) é um módulo de saída analógica bipolar de 4 canais da Sistema de E/S S800Projetado para os controladores ABB System 800xA DCS e AC 800M.O módulo apresenta Isolamento galvânico individual por canal e com diagnósticos integrados, tornando-se uma solução confiável para controle de precisão em ambientes industriais exigentes, incluindo aplicações químicas, de petróleo e gás e farmacêuticas.
O ABB AO890 (3BSC690072R1) é um módulo de saída analógica intrinsecamente seguro de 8 canais da Sistema de E/S S800, projetado para os controladores DCS ABB System 800xA e AC 800M. O módulo apresenta Componentes de proteção de segurança intrínseca integrados (Ex ia) em cada canal., permitindo a conexão direta a equipamentos de processo em áreas classificadas como perigosas (Zona 0/1/2) sem a necessidade de barreiras de segurança externas.
O ABB AO845 (3BSE023676R1) é um módulo de saída analógica de 8 canais da Sistema de E/S S800Projetado para os controladores DCS ABB System 800xA e AC 800M, ele fornece sinais de corrente de 4 a 20 mA para controlar atuadores de campo, como válvulas, posicionadores e inversores de frequência.

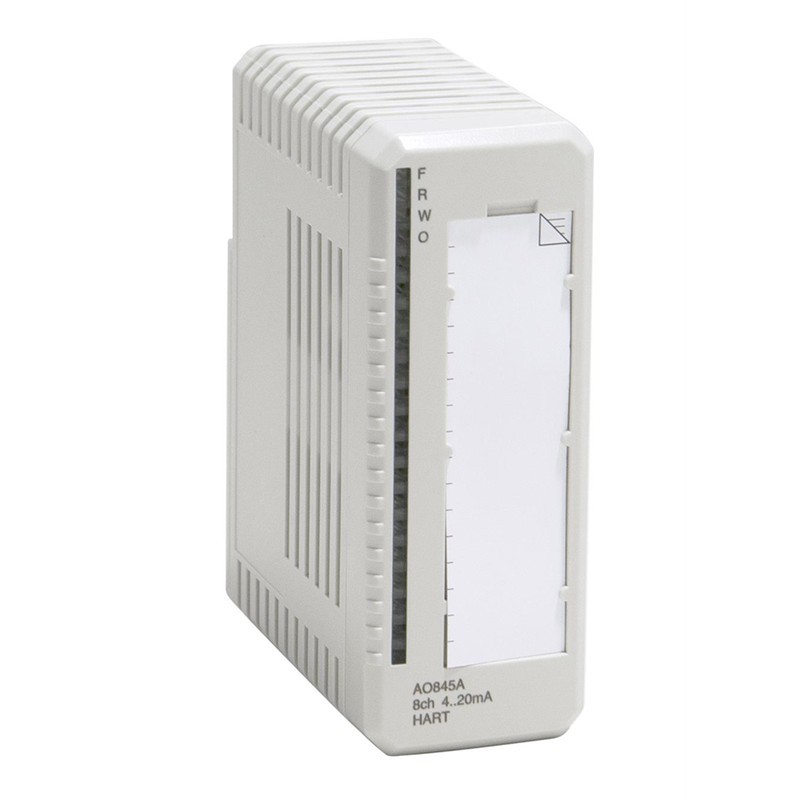

O ABB AO845A (3BSE045584R1) é um módulo de saída analógica de 8 canais da Sistema de E/S S800Projetado para os controladores DCS ABB System 800xA e AC 800M, ele fornece sinais de corrente de 4 a 20 mA para controlar atuadores de campo, como válvulas, posicionadores e inversores de frequência. Passagem HART integrada Permite a comunicação digital bidirecional com instrumentos de campo inteligentes.
