Allen Bradley 100-C60*00 IEC Rated Contactor, 3-pole, 60A AC-3, Motor Control Contactor, Rockwell Automation Spare Parts

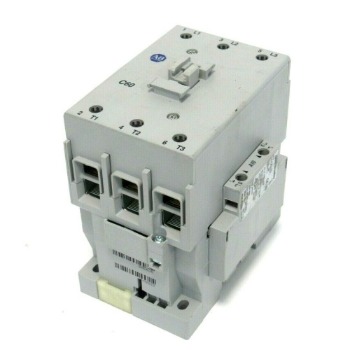

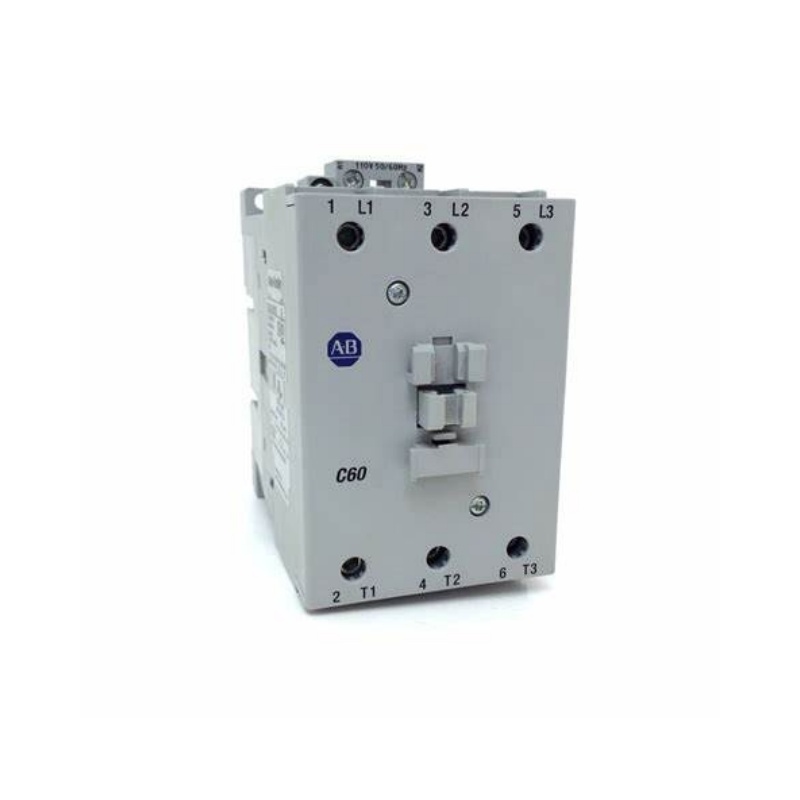

Contator Allen-Bradley 100-C60*00 com classificação IEC

O Allen-Bradley 100-C60*00 É um contator de 3 polos com classificação IEC da Rockwell Automation. Série Boletim 100-C Projetado para controlar motores e outras cargas em aplicações de automação industrial, este contator compacto combina alta potência de comutação com um design que economiza espaço..

A designação "C60" indica um Classificação de corrente AC-3 de 60A e Potência de comutação de 32 kW a 400 V, tornando-o adequado para controlar motores de médio porte até 40 HP em 460 V. O asterisco (*) no número do modelo indica a variante de tensão da bobina, com opções disponíveis para tensões de controle CA e CC.

  • Item nº :

    100-C60*00

  • Pedido (MOQ) :

    1

  • Pagamento :

    EXW

  • Origem do produto :

    Switzerland

  • Porto de embarque :

    Wuhan, Hubei, China

  • Tempo de espera :

    3-5 days

  • Peso :

    0.5kg

  • Especificações do produto

    Contator Allen-Bradley 100-C60*00 com classificação IEC

    Contatores IEC 60A de 3 polos para controle de motores





    Principais características e benefícios

    • Classificação IEC 60A (AC-3): Classificado para corrente contínua de 60A em regime AC-3, adequado para partida e parada de motores com altas correntes de partida.

    • Classificação AC-1 de 100A: Suporta 100A para cargas não indutivas ou ligeiramente indutivas (resistivas).

    • Potência do motor: 32 kW Capaz de chavear motores de até 32 kW em 400 V CA - 3 canais.

    • 3 Contatos principais normalmente abertos: Configuração padrão de 3 polos para controle de motor trifásico

    • Proteção contra surtos integrada: Os modelos de bobina CC incluem supressão de surtos integrada para maior vida útil do contato.

    • Proteção IP2X para os dedos: Design à prova de toque para segurança do operador e proteção do dispositivo.

    • Montagem em trilho DIN: Compatível com trilhos de montagem DIN de 35 mm para instalação rápida e sem ferramentas.

    • Terminações de bobina reversíveis: A bobina pode ser terminada tanto no lado da linha quanto no lado da carga, oferecendo opções flexíveis de fiação.

    • Acessórios comuns: Compartilha contatos auxiliares, módulos de temporização e módulos de controle comuns em todos os tamanhos da série 100-C.

    • Em conformidade com a RoHS: Fabricado com materiais ecológicos.

    Especificações técnicas



    CategoriaEspecificação
    FabricanteAllen-Bradley (Rockwell Automation)
    SérieBoletim 100-C IEC
    Corrente nominal de operação (AC-3, 400V)60A
    Corrente nominal de operação (AC-1, 400V)100A
    Potência nominal de operação (AC-3, 400V)32 kW
    Configuração de contato3NA (3 Contatos Principais Normalmente Abertos)
    Opções de tensão da bobina24V CC, 110V CA, 230V CA, etc. (varia conforme o sufixo)
    Classificação de tensão de contatoAté 690 V CA
    Potência em cavalos (trifásico, 460V)40 HP
    Potência em cavalos (trifásico, 230V)20 HP
    Tipo de terminalConexões de parafuso
    MontagemMontagem em trilho DIN de 35 mm ou painel.
    Dimensões (L x A x P)Aproximadamente 72 x 122 x 117 mm
    Temperatura de operação-25°C a +60°C
    Contatos auxiliares0 NA / 0 NF (modelo básico)
    CertificaçõesIEC 60947, UL508, CSA22.2, CE
    País de origemSuíça

    Decodificação do número da peça

    A família de produtos "100-C60*00" representa o modelo básico. Letras adicionais no sufixo especificam a tensão da bobina:



    SufixoTensão da bobina
    C60D*0024V CC (ex: 100-C60DJ00)
    C60KF00230 V CA 50/60 Hz
    C60UT00240V 50Hz / 277V 60Hz
    C60DQ1012V CC (com 1 auxiliar NA)

    O sufixo "00" indica sem contatos auxiliares integrados (0 NA / 0 NF) Blocos de contato auxiliares podem ser adicionados separadamente através de montagem frontal ou lateral.

    Componentes principais



    ComponenteFunção
    BobinaEnergizado por tensão de controle para fechar magneticamente os contatos principais.
    Contatos principais (3NA)Interruptores de 3 polos para circuitos de motores CA trifásicos
    Contatos auxiliaresContatos adicionais opcionais para feedback de status ou intertravamento.
    Supressão de surtosIntegrado a modelos com bobina CC; protege contra picos de tensão.

    Aplicações

    O contator 100-C60*00 é amplamente utilizado em aplicações de automação industrial:



    IndústriaAplicativo
    FabricaçãoPartida/parada de motores para transportadores, bombas, ventiladores e compressores.
    HVACControle de grandes motores de ventiladores e compressores de sistemas HVAC
    Manuseio de MateriaisControles de acionamento de guincho, guindaste e transportador
    Máquinas-ferramentaControle do motor do fuso e equipamentos auxiliares
    Água / Esgotocontroles do motor da estação de bombeamento

    Casos de uso típicos:



    • Partida direta do motor (DOL)

    • Inversão do motor (com duas combinações de contatores)

    • Comutação de transformadores

    • Controle de iluminação e outras cargas resistivas
