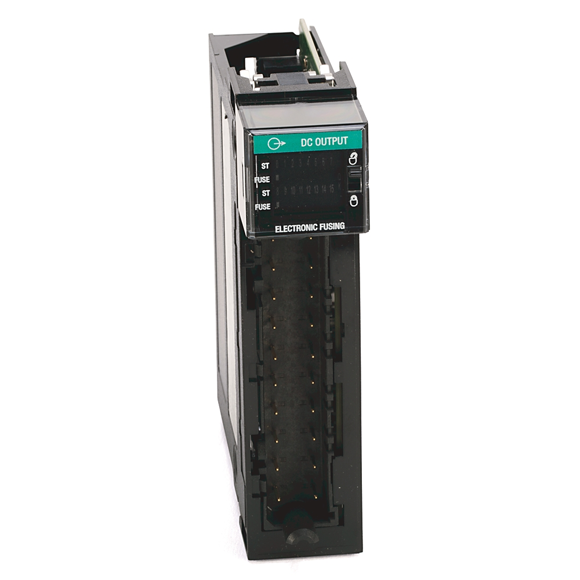

Módulo de saída com fusível Allen-Bradley 1756-OB16E ControlLogix 10-31V DC de 16 canais

O Allen‑Bradley 1756‑OB16E É um módulo de saída CC digital de 16 pontos para a plataforma ControlLogix, projetado para acionar dispositivos de 24 V CC, como bobinas de relé, atuadores solenoides, lâmpadas piloto e alarmes.Ele apresenta dois grupos fundidos eletronicamente cada uma com oito saídas, proporcionando proteção contra curto-circuito e sobrecorrente sem a necessidade de substituição física do fusível. Com uma faixa de operação de 10 a 31,2 V CC e capacidade de saída de 1 A por ponto, este módulo é amplamente utilizado em aplicações de fabricação, controle de processos e movimentação de materiais.

Item nº :
1756-OB16E
Pedido (MOQ) :
1
Pagamento :
EXW
Origem do produto :
USA
Porto de embarque :
Wuhan
Tempo de espera :
3-5days
Peso :
1KG

Detalhes do produto

Informações gerais

Atributo	Especificação
Fabricante	Allen-Bradley / Rockwell Automation
Tipo de produto	Módulo de saída CC digital ControlLogix
Número da peça	1756‑OB16E
Número de saídas	16 canais (origem)
Grupos de saída	2 grupos de 8 saídas, fundidas eletronicamente
Largura da ranhura	1
Chassis compatíveis	Todos os chassis ControlLogix 1756 (A4, A10, A13, A17)

Especificações elétricas

Parâmetro	Especificação
Faixa de tensão de saída	10 – 31,2 V CC (24 V nominal)
Corrente de saída por ponto	1A máx. a 60°C
Corrente de saída por módulo	8A máx. a 60°C
Corrente de surto	2A por 10ms por ponto
Corrente de carga mínima	3 mA por canal
Corrente de fuga no estado desligado	≤1mA por ponto
Queda de tensão no estado ligado	≤400mV a 1A

Desempenho de comutação

Parâmetro	Especificação
Atraso de DESLIGADO para LIGADO	70 µs típico / 1 ms máximo
Atraso de ativação para desativação	360 µs típico / 1 ms máximo

Poder e Físico

Parâmetro	Especificação
Corrente do plano de fundo (5,1 V)	250mA
Corrente do plano de fundo (24V)	2mA
Dissipação de energia	4,1 W máx. a 60 °C
Dissipação Térmica	13,98 BTU/h a 60°C
Peso	Aproximadamente 0,26 – 0,45 kg (0,56 – 0,99 lb)
Tensão de isolamento	250V contínuos entre grupos

Blocos de terminais removíveis

RTB compatível	Descrição
1756‑TBNH	Bloco de terminais padrão com grampo de gaiola (parafuso)
1756‑TBSH	bloco de terminais com presilha de mola

Modelos alternativos recomendados

Número do modelo	Descrição	Principais diferenças
1756‑OB16D	Módulo de saída CC de 16 pontos	Capacidade de produção semelhante, mas sem Fusão eletrônica; variante mais antiga
1756‑OB32	Módulo de saída CC de 32 pontos	Maior densidade (32 saídas), mas sem Fusão eletrônica por canal
1756‑OB8E	Módulo de saída CC de 8 pontos	Menor número de canais (8 saídas), com fusível eletrônico.
1756‑OW16I	Módulo de saída de relé de 16 pontos	Saídas de relé isoladas para comutação CA/CC; resposta muito mais lenta e maior capacidade de corrente por ponto; não fundido

Perguntas frequentes

1: O que significa o "E" em 1756‑OB16E?

A: O "E" denota fusão eletrônicaCada um dos dois grupos de saída possui proteção eletrônica integrada contra sobrecorrente e curto-circuito, que é reiniciada automaticamente assim que a condição de falha é eliminada, dispensando a necessidade de substituir fusíveis físicos.

2: Qual é a corrente máxima de saída por ponto e por módulo?

A: Cada ponto de saída pode lidar com 1A continuamente a 60°C, e a corrente total do módulo é limitada a 8A à mesma temperatura. Correntes de surto de até 2A por 10ms são permitidos por ponto.

3: Posso misturar diferentes tensões de saída neste módulo?

A: Não. Todas as saídas compartilham o mesmo barramento de alimentação. Todo o módulo deve operar dentro da faixa de 10 a 31,2 V CC a partir de uma única fonte de alimentação.
