Módulo de Saída Analógica Allen-Bradley 1756-OF8 ControlLogix

Descrição dos produtos

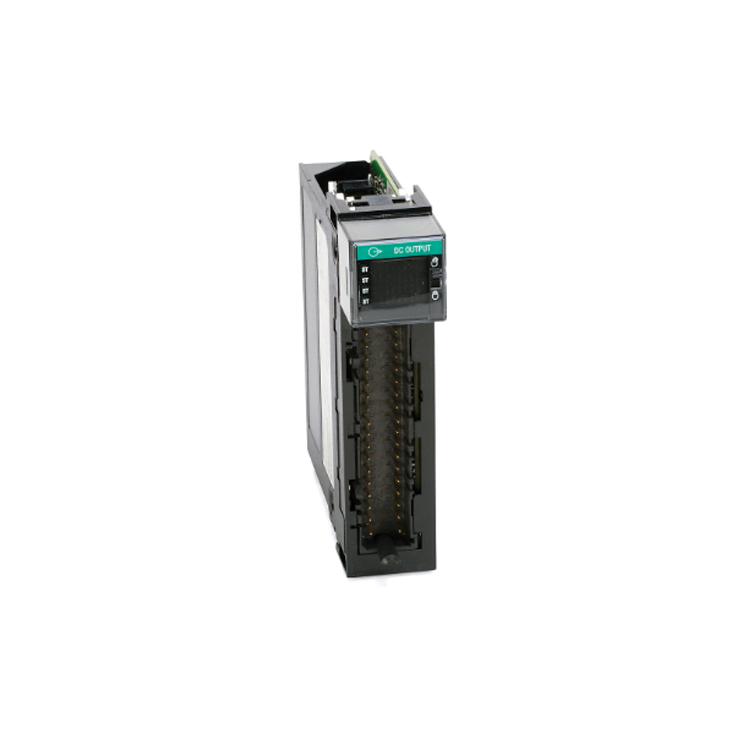

Módulo de saída analógica Allen-Bradley 1756-OF8 ControlLogix, corrente/tensão, 8 pontos

Principais características e vantagens

• Configuração flexível para diversas aplicaçõesA principal característica do módulo é a sua capacidade de configuração por canal, seja para... tensão (±10,4V) ou corrente (0-21 mA) Isso permite que um único módulo suporte diversos dispositivos de campo e se adapte às necessidades variáveis ​​da aplicação. A resolução de 15 bits proporciona um controle preciso para uma saída analógica exata. .

• Proteção e diagnóstico robustosO modelo 1756-OF8 foi projetado para oferecer confiabilidade, apresentando as seguintes características: detecção de circuito aberto para saídas atuais e proteção contra curto-circuito que limita eletronicamente a corrente para evitar danos LEDs de diagnóstico e bits de status acessíveis por software permitem a rápida resolução de problemas relacionados à integridade do módulo e do canal. .

• Integração perfeita com ControlLogixComo um módulo nativo da série 1756, ele se integra diretamente ao chassi ControlLogix, suportando configurações de E/S locais e distribuídas via redes ControlNet ou EtherNet/IP. Os dados podem ser representados em formato inteiro ou de ponto flutuante de 32 bits IEEE para maior flexibilidade com as tags do controlador. .

Aplicações típicas

O 1756-OF8 é amplamente utilizado em aplicações de automação industrial que exigem controle preciso da saída analógica, incluindo:

• Controle de ProcessosAcionamento de transdutores de corrente para pressão (I/P) para posicionadores de válvulas, controle de fluxo e regulação de pressão.

• Controle de MáquinaControle de inversores de frequência (VFDs) para controle de velocidade e torque em transportadores, misturadores e equipamentos de movimentação de materiais.

• Teste e MediçãoGeração de sinais de referência para fins de calibração ou simulação.

Embalagem e entrega

Para economizar no frete e reduzir seu orçamento, optamos por embalagens ecologicamente corretas. Utilizamos placas de espuma de 3 cm de espessura para preencher todo o interior da caixa e proteger as peças. Em seguida, embalamos as peças em caixas de papelão. Caso o peso seja muito grande, podemos providenciar caixas de madeira sob medida.Termos de envioDHL Fedex TNT EMS UPS.

Perguntas frequentes (FAQ)

Q1: Qual é a resolução do 1756-OF8?

A: O módulo oferece resolução de 15 bits em suas faixas de saída de tensão e corrente, proporcionando controle analógico preciso. Para a faixa de corrente de 0 a 21 mA, isso se traduz em uma resolução de 650 nA por bit, e para a faixa de tensão de ±10,4 V, em aproximadamente 320 µV por bit..

Q2: Quais são os requisitos de energia e a dissipação de calor?

A: O módulo consome 140 mA da fonte de alimentação de 5 V do painel traseiro e 210 mA da fonte de alimentação de 24 V do painel traseiro. A dissipação máxima de potência é de 4,9 Watts a 60 °C..

Q3: Quais são os requisitos de carga para saídas de corrente versus tensão?

A: Este é um ponto comum de confusão. Para 4-20 mA atual saídas, o módulo pode acionar cargas diretamente de 0 Ω a 750 Ω e fornece a alimentação do circuito internamente, portanto, não é necessária uma fonte de alimentação externa de 24V.. Para tensão saídas (±10V), o requisito mínimo de carga é 2 kΩ.

Q4: Por que meu módulo 1756-OF8 está exibindo um LED vermelho OK fixo?

A: Um LED vermelho aceso indicando "OK" indica uma falha grave. Tente os seguintes passos:

1. Verifique o código de falhaNo Studio 5000, clique com o botão direito do mouse no módulo na árvore de E/S, selecione Propriedades e visualize a guia Informações do Módulo..

2. Tente reiniciar.: Use o Módulo de reinicialização botão na caixa de diálogo Propriedades do Módulo.

3. Realizar um procedimento RIUP (Remoção e Inserção com Energia).Desligue o chassi (ou use a função RIUP), remova o módulo, verifique se há danos nos pinos, reinsira-o firmemente e reinicie a alimentação..

4. Verificar configuraçãoCertifique-se de que as configurações dos canais correspondam à fiação (por exemplo, um canal de saída de corrente sem carga apresentará falha).Se o problema persistir, pode ser necessário substituir o módulo..

Q5: Como configuro corretamente a escala de saída para um sinal de 4-20mA?

A: Você pode configurar a escala do módulo diretamente no Studio 5000. Para uma saída de 4-20mA, você pode definir o valor "High Engineering" para 32767 (ou o valor máximo da sua faixa de processo) e o valor "Low Engineering" para 0 (ou o valor mínimo da sua faixa de processo). O módulo realiza a conversão interna para sua saída bruta de 12 bits (4096 contagens).Não ajuste manualmente a escala da saída PID na lógica se você usar o recurso de escala integrado do módulo.
