Descrição dos produtos

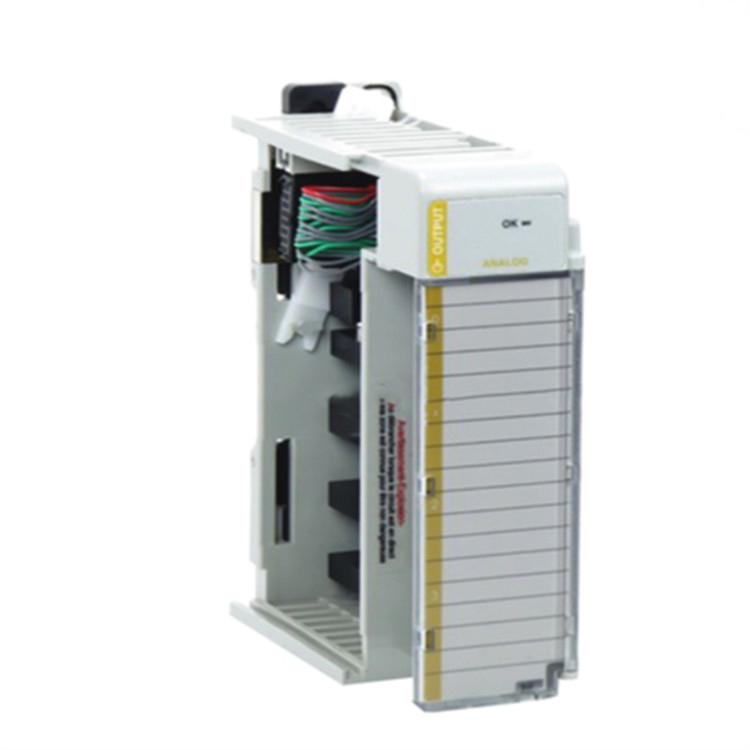

Entrada analógica de corrente/tensão Allen Bradley 1769-IF4I CompactLogix
| Número do modelo | 1769-IF4I |
| Local de origem | EUA |
| Dimensão/Peso | 0,5 kg |
| Doença | novo e original |
| Garantia | 1 ano |
Termos de envio
| DHL Fedex TNT EMS UPS |
| Pagamento | TT / Western Union |
| Prazo de entrega | 3 a 5 dias |
Serviço
| Serviço online 24 horas |
Parâmetros-chave
Principais características e vantagens
Isolamento por canal e imunidade superior a ruídosA característica mais marcante do módulo é a sua canais isolados individualmente com conversores A/D dedicados Ao contrário do 1769-IF4 não isolado, que utiliza um único conversor multiplexado, o 1769-IF4I permite que cada canal seja amostrado simultaneamente, proporcionando tempos de atualização mais rápidos e eliminando erros de medição causados por diferenças de potencial de terra entre os sensores. Isso o torna ideal para aplicações em que os sensores são alimentados por fontes diferentes ou estão localizados a grandes distâncias uns dos outros.
Alta precisão e capacidade de diagnóstico: Com Resolução de 16 bits Com uma precisão de ±0,3% para tensão e ±0,35% para corrente, o módulo proporciona medições de alta precisão. Inclui diagnósticos abrangentes, como detecção de sobrecarga e subcarga, alarmes de processo e detecção de circuito aberto para entradas de corrente, todos acessíveis por meio das tags de status do controlador para monitoramento e solução de problemas em tempo real. .
Configuração flexível e taxas de atualização rápidasCada canal pode ser configurado independentemente para entrada de tensão ou corrente, e o filtro de entrada pode ser selecionado para equilibrar a rejeição de ruído com a velocidade de atualização. A arquitetura paralela do módulo permite atualizações significativamente mais rápidas em comparação com módulos não isolados, com cada canal sendo atualizado independentemente em aproximadamente 5 ms. .
Design robusto para ambientes industriaisO módulo possui certificação c-UL-us para áreas classificadas como Classe I, Divisão 2 e certificação CE, garantindo sua adequação para aplicações industriais exigentes. Projetado para ambientes com Grau de Poluição 2, o produto suporta montagem em trilho DIN e em painel, oferecendo flexibilidade de instalação. .
Aplicações típicas
O 1769-IF4I é amplamente utilizado em aplicações de automação industrial que exigem aquisição de sinal analógico de alta precisão com isolamento, incluindo:
Controle de ProcessosMonitoramento de pressão, temperatura, vazão e nível a partir de transmissores em plantas químicas, de petróleo e gás e de tratamento de água, onde os sensores podem ter diferentes potenciais de aterramento.
Controle de MáquinaLeitura de dados provenientes de sensores em máquinas de embalagem, esteiras transportadoras e equipamentos de movimentação de materiais em ambientes com ruído elétrico.
Aquisição de dadosConectar uma combinação de sensores de saída de corrente e tensão para monitoramento e análise centralizados, em situações onde loops de terra poderiam comprometer as medições.
Perguntas frequentes (FAQ)
Q1: Qual é a principal diferença entre o 1769-IF4 e o 1769-IF4I?
A: A principal diferença é Arquitetura de isolamento de canal e conversor A/DO 1769-IF4 é um módulo não isolado com um único conversor multiplexado que amostra os canais sequencialmente. 1769-IF4I fornece isolamento por canal (500 V CA canal a canal) e Conversores A/D individuais, permitindo que todos os quatro canais sejam amostrados simultaneamente. Isso resulta em melhor imunidade a ruídos, tempos de atualização mais rápidos e a capacidade de lidar com sensores com diferentes referências de solo. .
Q2: O 1769-IF4I aceita entradas de tensão e corrente simultaneamente?
A: Sim. Cada um dos quatro canais pode ser configurado independentemente no software (Studio 5000 Logix Designer) para entrada de tensão ou corrente. .
Q3: Qual é a finalidade do jumper iRtn para entradas de corrente?
A: Para a fiação de entrada de corrente, um jumper deve O jumper deve ser colocado entre os terminais Ch#- e Ch#_iRtn no bloco de terminais de cada canal usado no modo de corrente. Isso fornece o caminho de retorno para o resistor interno de 250 Ω de detecção de corrente do módulo. Sem esse jumper, o canal reportará 0 mA ou um valor abaixo da faixa recomendada. sem Afirmar um bit de falha — um erro comum de comissionamento .
Q4: Qual é a taxa de atualização típica para o 1769-IF4I?
A: O 1769-IF4I proporciona atualizações significativamente mais rápidas do que o 1769-IF4 não isolado. Cada canal é atualizado em aproximadamente 5 msE todos os quatro canais podem ser atualizados simultaneamente devido aos conversores A/D individuais. O 1769-IF4 não isolado leva cerca de 10 ms por canal, totalizando aproximadamente 40 ms para escanear todos os quatro canais. .
Q5: O modelo 1769-IF4I pode ser usado com um controlador MicroLogix?
A: Sim, o 1769-IF4I é compatível com o MicroLogix 1500 sistema como E/S de expansão Para controladores CompactLogix, ele é montado diretamente no trilho DIN junto com o controlador.

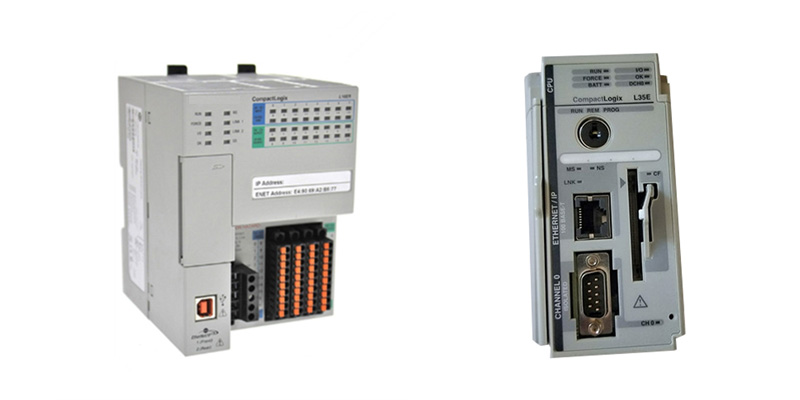

Modelos recomendados e produtos relacionados
O 1769-IF4I faz parte da família de E/S compacta 1769. Abaixo estão modelos relacionados para expandir ou substituir suas capacidades de entrada analógica:
Como escolher o modelo certo
Para aplicações com diferentes terras de sensores ou ruído.: O 1769-IF4I é a opção recomendada, oferecendo isolamento por canal e resolução de 16 bits para medições críticas. .
Para aplicações com restrições orçamentárias e bases comuns.: O 1769-IF4 Oferece uma alternativa de menor custo quando todos os sensores compartilham a mesma referência de terra e o isolamento não é necessário. .
Para mais de 4 canaisConsidere o 1769-IF8 (8 canais não isolados), 1769-IF8C (8 canais somente corrente), ou 1769-IF16C (16 canais, somente corrente) .
