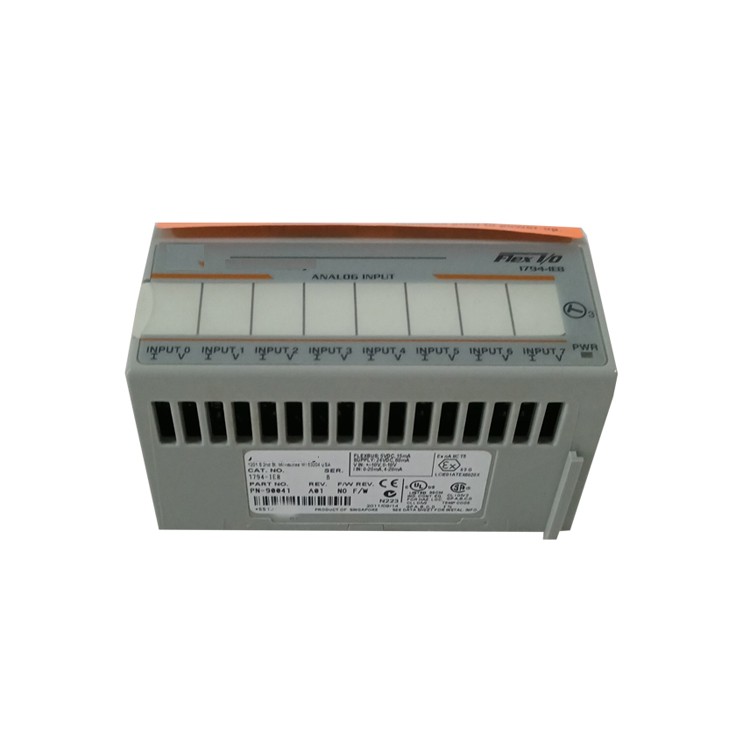

Módulo de entrada analógica Allen Bradley 1794-IE8H Flex I/O HART

Descrição dos produtos

Módulo de entrada analógica Allen Bradley 1794-IE8H Flex I/O com 8 entradas single-ended em estoque

Abaixo estão seus principais parâmetros e características:

Principais características e vantagens

• Comunicação HART integrada para diagnósticos inteligentesA principal característica do módulo é sua capacidade de combinar a medição analógica tradicional de 4-20mA com a comunicação digital HART.Isso permite o acesso a dados valiosos do dispositivo em campo — incluindo o status do dispositivo, variáveis ​​secundárias, alertas de diagnóstico e parâmetros de configuração — sem a necessidade de multiplexadores HART externos ou fiação adicional..

• Medição de precisão de alta resoluçãoCom resolução de 16 bits e precisão de ±0,1% da escala completa, o módulo garante a aquisição confiável de sinais analógicos para variáveis ​​críticas do processo.Os filtros de entrada integrados e selecionáveis ​​oferecem flexibilidade para equilibrar a imunidade a ruídos com a velocidade de resposta..

• Configuração flexível e diagnóstico integradoO módulo suporta configuração individual por canal para intervalo de entrada, formato de dados e limites de alarme.O sistema de diagnóstico integrado detecta quebra de cabos, sobrecarga/subcarga e alarmes do transmissor remoto, com indicadores LED que fornecem visualização do status local..

• Integração perfeita com sistemas de controleCompatível com adaptadores Flex I/O para redes ControlNet, EtherNet/IP e PROFIBUS, o módulo utiliza comandos de transferência de bloco (BTW/BTR) para trocar dados com controladores Allen Bradley.Ele oferece suporte a softwares de gerenciamento de ativos baseados em FDT por meio de DTMs e se integra às plataformas PlantWeb ou AMS..

Aplicações típicas

O modelo 1794-IE8H é amplamente utilizado em indústrias de processo e híbridas, onde a integração inteligente de dispositivos de campo proporciona vantagem operacional:

• Petróleo e Gás / RefinoMonitoramento de transmissores de pressão, temperatura e vazão com tecnologia HART em tubulações e colunas de destilação.

• Fabricação de produtos químicosIntegração de sensores inteligentes de pH, analisadores de condutividade e medidores de densidade em processos em lote.

• Água e EsgotoConexão com sensores inteligentes de nível e turbidez em todas as etapas do tratamento.

• Produção farmacêuticaInterfaceamento com RTDs de precisão e transdutores de pressão para monitoramento crítico de temperatura e pressão.

• Geração de energiaMonitoramento de sondas de vibração de turbinas e transmissores de pressão de vapor com capacidade de manutenção baseada em condição.

Perguntas frequentes (FAQ)

Q1: Qual é a principal diferença entre o 1794-IE8 e o 1794-IE8H?

A: O 1794-IE8H O modelo 1794-IE8 é a versão com suporte a HART, que oferece comunicação HART integrada além da funcionalidade padrão de entrada analógica. O modelo 1794-IE8 é um módulo de entrada analógica padrão sem suporte a HART.A versão HART inclui um modem HART integrado, embora todos os 8 canais compartilhem um único modem e se comuniquem por meio de polling..

P2: O 1794-IE8H suporta configurações multidrop HART?

A: Não. Este módulo opera em modo HART ponto a ponto apenas, com um dispositivo HART por canal de entrada. Cada canal mantém seu sinal analógico de 4-20mA enquanto suporta a comunicação digital HART..

P3: Posso misturar dispositivos HART e não-HART no mesmo módulo?

A: Sim. O 1794-IE8H funciona como um módulo de entrada analógica padrão para transmissores convencionais de 4-20 mA, além de fornecer capacidade de comunicação HART para dispositivos inteligentes em qualquer canal ou em todos os canais.A comunicação HART pode ser ativada ou desativada individualmente por canal..

Q4: Qual é o comprimento máximo do cabo entre o módulo e os dispositivos HART?

A: O cabo de instrumentação padrão de par trançado suporta distâncias de até 3.000 pés (914 metros) Com especificações adequadas de capacitância do cabo, normalmente inferior a 65 pF/pé. Cabos mais longos podem exigir repetidores HART..

Q5: Quais bases de terminais são compatíveis com o 1794-IE8H?

A: O módulo é compatível com 1794-TB3G (braçadeira de parafuso) e 1794-TB3GS (fixação por mola) bases de terminais.

Q6: O modelo 1794-IE8H suporta troca a quente?

A: O modelo 1794-IE8H suporta inserção/remoção online quando instalado em um sistema Flex I/O com um adaptador de comunicação compatível e configuração de sistema adequada. No entanto, consulte sempre as diretrizes específicas do sistema antes de realizar a inserção em produção.

Q7: Qual é a taxa máxima de atualização da comunicação HART?

A: Como os 8 canais do módulo compartilham um único modem HART, todos os canais HART habilitados se comunicam por meio de polling. Quando vários canais HART estão habilitados, o tempo total de atualização dos dados HART aumentará proporcionalmente..

Modelos recomendados e produtos relacionados

O modelo 1794-IE8H faz parte da família de módulos analógicos Flex I/O HART. Abaixo estão os principais modelos relacionados:
