Cabo de feedback Allen‑Bradley 2090‑CFBM7DF‑CEAF15 Kinetix

Especificações do produto

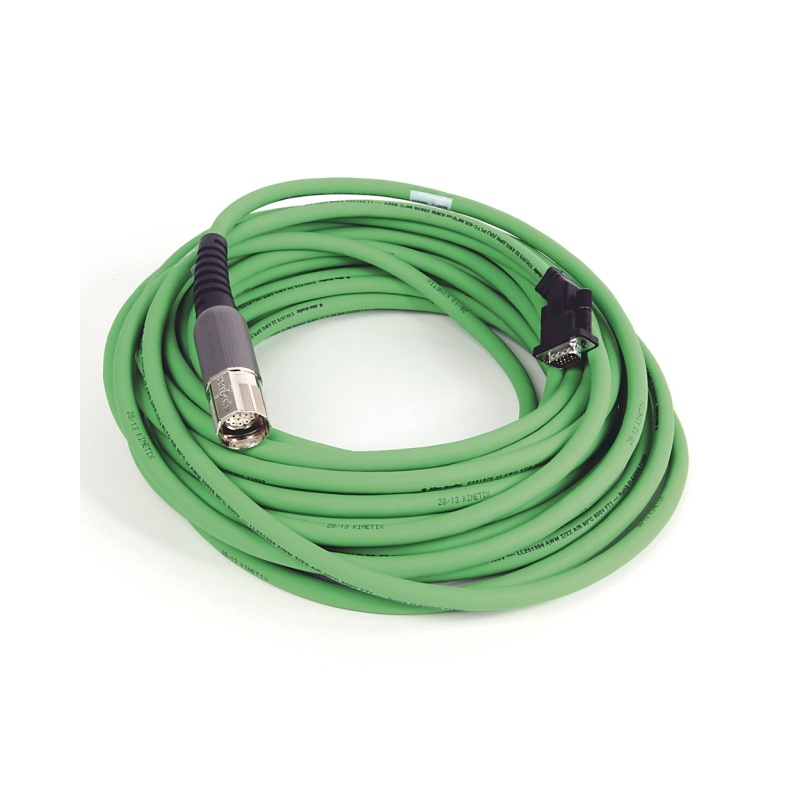

Cabo de feedback Allen‑Bradley 2090‑CFBM7DF‑CEAF15 Kinetix

Cabo de feedback contínuo flexível de 15 metros com conector SpeedTEC

Nome da marca: Allen Bradley

Nome do produto: 2090-CFBM7DF-CEAF15

Local de origem: EUA

Garantia: 1 ano

Sobre nós

A SWAN Electric é uma fornecedora de peças de reposição para automação industrial localizada na China. Somos especializados em módulos PLC e entradas/saídas analógicas.

Módulo, fonte de alimentação, painel touchscreen HMI, peça de reposição descontinuada, cabo, processador CPU, servoacionador, inversor, unidade terminal base, comunicação

Módulo, módulo de comutação, placa de controle. Ao mesmo tempo, estabelecemos relações de cooperação estreitas com diversos fabricantes de produtos PLC e DCS.

prestadores de serviços de manutenção.

Principais características e benefícios

• Classificação Continuous-FlexAdequado para: 20 milhões de ciclos flexíveis em aplicações de flexão linear e 10 milhões de ciclos Em aplicações de flexão (tic-toc), é ideal para trilhos de cabos e braços robóticos onde o movimento do cabo é constante..

• Design de cabo únicoCombina condutores de feedback, alimentação e frenagem em um único cabo blindado robusto, reduzindo a quantidade de cabos, o espaço no painel e o tempo de instalação..

• Sistema de Conexão SpeedTEC: Extremidade do motor Conector DIN SpeedTEC Oferece conexões rápidas de ¼ de volta com encaixe metálico positivo, eliminando a necessidade de ferramentas e reduzindo o tempo de instalação..

• Cabos de extensão para acionamentoCabos pré-terminados na extremidade do inversor facilitam a integração em painéis de controle; comprimento dos cabos otimizado para os inversores Kinetix 5500 e Kinetix 5700..

• Rejeição de ruído superiorO par de dados de comunicação do encoder, com rejeição de ruído de última geração, garante sinais de feedback limpos em ambientes industriais com ruído elétrico..

• Cobertura de blindagem EMC de 100%Trança de cobre estanhado com fita de alumínio/poliéster proporciona proteção geral. Cobertura de 100% para excelente desempenho de compatibilidade eletromagnética/interferência eletromagnética.

• Em conformidade com DESINAA cor verde da capa dos cabos de feedback (padrão DESINA) permite fácil identificação e separação dos cabos de alimentação laranja na fiação da máquina..

• Certificações da IndústriaEm conformidade com a norma NFPA‑79; PLTC‑ER listado pela UL (Cabo de bandeja com limitação de potência, instalação exposta) para aplicações em bandejas de cabos e instalações expostas; CSA AWM I/II A/B, 600V, 90°C construção.

• Incluído na Declaração de Conformidade da RockwellCabo incluído na documentação de conformidade (DoC) do sistema servo da Rockwell Automation, garantindo a conformidade em nível de sistema..

Especificações técnicas

Detalhamento do número da peça

Compreender o número do catálogo garante a seleção correta:

Compatibilidade do sistema

ImportanteEste cabo foi projetado para motores com Cabos de alimentação/freio e feedback separados (por exemplo, a série MP com cabos de alimentação 2090-CPxM7DF). É não Uma solução DSL de cabo único — fornece apenas feedback; a alimentação deve ser fornecida através de um cabo 2090-CPxM7DF separado..

Aplicações

O modelo 2090‑CFBM7DF‑CEAF15 é utilizado em aplicações de controle de movimento que exigem flexão contínua do cabo:

Casos de uso típicos:

• Instalações de trilhos para cabosOnde o cabo se move continuamente com o eixo da máquina.

• Aplicações Robóticas: Onde o cabo sofre movimento de flexão reversa (tic-tac)

• Sistemas de movimento de alta velocidadeOnde cabos não flexíveis padrão falhariam prematuramente

Notas de instalação

• Raio de curvatura mínimoSiga as diretrizes para cabos flexíveis contínuos — consulte a especificação do cabo da série 2090 para obter requisitos detalhados de raio..

• Terminação de blindagemA blindagem de malha de cobre estanhado deve ser devidamente conectada ao terra do inversor/motor para manter o desempenho de EMC. Certifique-se de que a conexão da blindagem esteja completa em 360° em ambas as extremidades..

• Roteamento de cabosNão passe o cabo ao lado de cabos de energia de alta tensão para evitar interferências. A excelente rejeição de ruído do cabo minimiza, mas não elimina, a necessidade de um espaçamento adequado.

• Cabos de terceirosCabos de terceiros ou modificações em cabos fornecidos de fábrica são Não recomendado e pode invalidar a conformidade do sistema..
