Especificações do produto

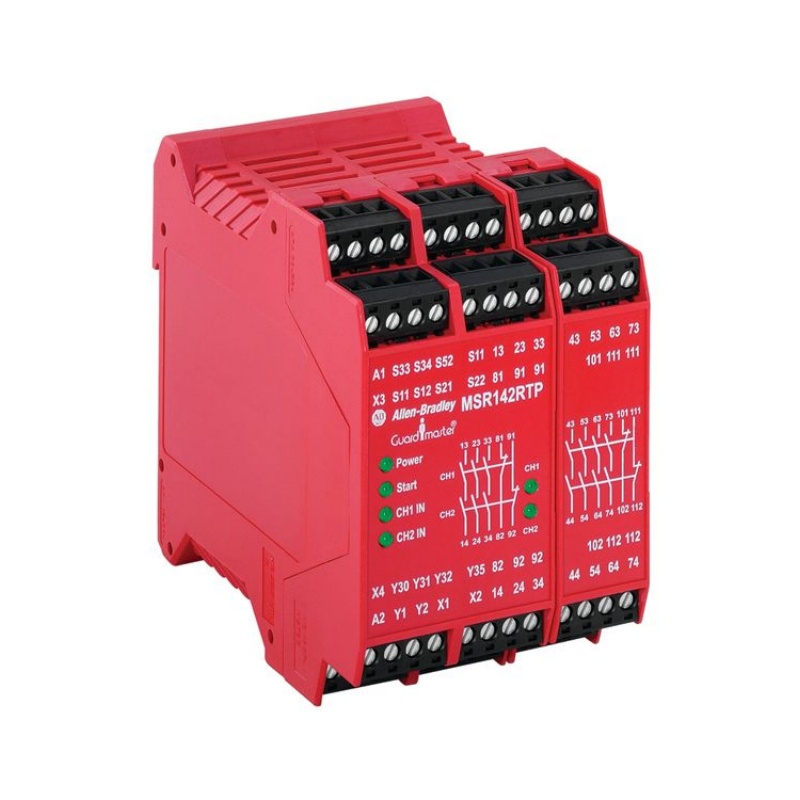

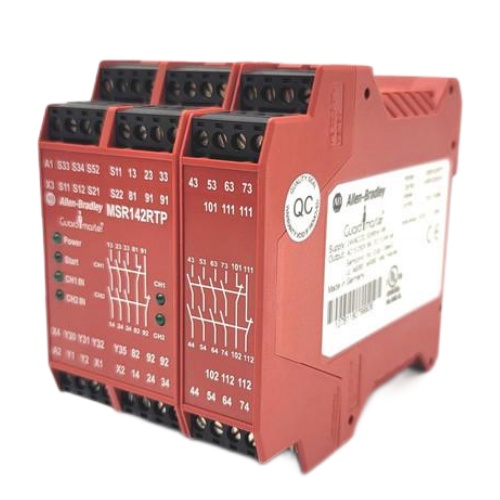

Relé de segurança Allen Bradley 440R-G23216
Principais características
Especificações técnicas
Dados de segurança funcional
Este relé oferece desempenho de segurança líder do setor. :
Aplicações
O modelo 440R-G23216 é adequado para monitorar uma variedade de dispositivos de segurança em aplicações industriais. :
Intertravamentos de guardaMonitoramento de 1 ou 2 contatos NF em proteções articuladas ou deslizantes.
Parada de emergência (E-Stop)Monitoramento de botões de parada de emergência de canal único ou duplo.
Cortinas de Luz (OSSD)Conexão direta a 2 saídas PNP OSSD de cortinas de luz de segurança.
Tapetes de segurançaMonitoramento de tapetes de segurança de 4 fios .
Máquinas de processoFabricação, manuseio de materiais, embalagem e robótica.
Notas importantes
InstalaçãoA instalação deve ser realizada somente por pessoal autorizado e treinado. O dispositivo foi projetado para montagem em trilho DIN em um painel de controle.
Avaliação de riscoAntes da instalação, deve ser realizada uma avaliação de riscos da máquina para determinar se as especificações do relé são adequadas. .
Fusão de saídaÉ necessário o uso de fusíveis externos para os contatos de segurança da saída: recomenda-se um fusível de ação lenta de 6 A ou um fusível de ação rápida de 10 A. .
Avaliações de contatoOs contatos dos relés de segurança e auxiliares são classificados para AC-15 (6 A/250 V CA indutivo) e DC-13 (3 A/24 V CC). As saídas auxiliares PNP de estado sólido possuem proteção contra curto-circuito. .
Não repararCaso haja qualquer defeito ou dano, não tente reparar. A unidade deve ser substituída. .
Terminais removíveisOs terminais de parafuso podem ser removidos para simplificar a fiação e a substituição. .
Perguntas frequentes
P1: Para que serve o 440R-G23216?
A: É um relé de segurança de função única usado para monitorar dispositivos de segurança (como botões de parada de emergência e cortinas de luz) e desligar a energia da máquina com segurança em resposta a uma falha. .
Q2: Qual é a classificação de segurança do 440R-G23216?
A: Sua classificação é de até PLe, Categoria 4 (conforme ISO 13849-1) e SIL CL3 (de acordo com a norma IEC 62061/61508) .
Q3: Que tipos de entradas o relé aceita?
A: Aceita 1 NC, 2 NC, e 2 PNP OSSD sinais de dispositivos como cortinas de luz ou tapetes de segurança .
Q4: Quantas saídas o relé possui?
A: Tem 7 saídas de segurança NO, e 4 NC mais 2 PNP de estado sólido saídas auxiliares .
Q5: Quais modos de reinicialização estão disponíveis?
A: O relé pode ser configurado para ambos os casos. Reinicialização automática/manual ou um Reinicialização manual monitorada .
Q6: Qual é a diferença entre 440R-G23216 e 440R-G23214?
A: Os três números de catálogo (440R-G23214, -G23215, -G23216) pertencem à série MSR142RTP. A configuração específica difere; o modelo -G23216 possui um Fonte de alimentação CA/CC de 24 V, 7 saídas de segurança NA (normalmente abertas) e 4 saídas auxiliares NF (normalmente fechadas) + 2 PNP (polarização de fase)., com terminais de parafuso removíveis
Vantagem
Alto desempenho: Os módulos Allen Bradley são projetados com tecnologia e design avançados para garantir alto desempenho e estabilidade.
Confiabilidade: Os módulos Allen Bradley são rigorosamente testados e certificados para garantir confiabilidade e durabilidade excepcionais.
Flexibilidade: Estão disponíveis diversos tipos e especificações de módulos, que podem ser selecionados e configurados de acordo com as necessidades reais.
Manutenção facilitada: A função Powered Plug-in (RIUP) permite fácil manutenção e substituição dos módulos.
Segurança: As funções de roteamento e ponte de segurança CIP são suportadas, fornecendo soluções com segurança funcional até o nível SIL 3.
