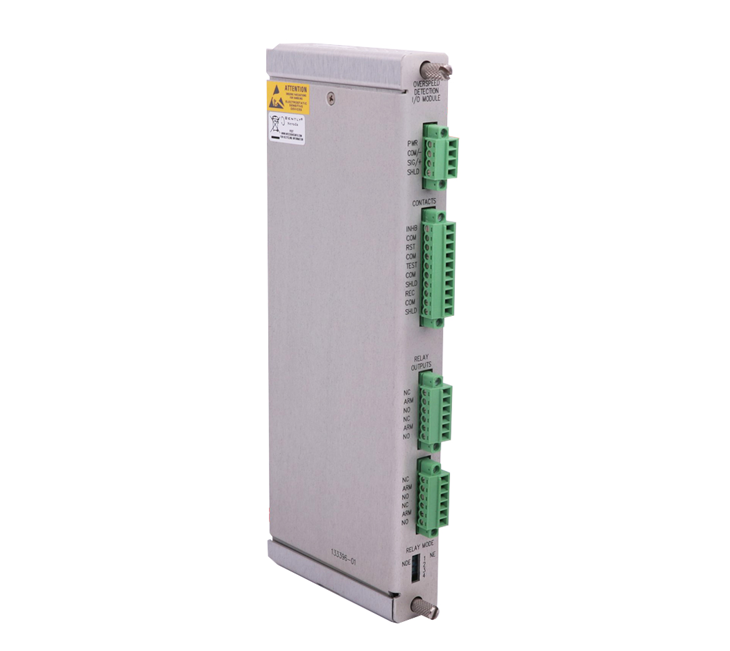

Módulo de E/S de Detecção de Sobrecarga de Velocidade Bently Nevada 133396-01

Módulo de E/S de Detecção de Sobrecarga de Velocidade Bently Nevada 133396-01

O Bently Nevada 133396-01 é um módulo de E/S especializado para detecção de sobrevelocidade, projetado para o sistema de proteção mecânica 3500. Ele atua como um componente de segurança crítico para grandes máquinas rotativas, fornecendo aquisição de sinal e processamento de saída de proteção para aplicações de detecção de sobrevelocidade em turbinas, compressores e outros equipamentos de alta velocidade. O módulo interage com sensores de velocidade para permitir proteção rápida contra excesso de velocidade e suporta arquiteturas de votação redundantes para equilibrar a prevenção de falhas e a confiabilidade.

  • Item nº :

    133396-01

  • Pedido (MOQ) :

    1 Piece

  • Pagamento :

    EXW/CIF

  • Origem do produto :

    USA

  • Porto de embarque :

    Wuhan

  • Tempo de espera :

    3-5days

  • Peso :

    3kg

  • Detalhes do produto



    EspecificaçãoDetalhe
    FabricanteBently Nevada (Baker Hughes)
    Série de produtosSistema de proteção mecânica 3500
    Tipo de móduloMódulo de E/S para Detecção de Sobrecarga (Terminação Interna)
    Canais2 canais de entrada isolados
    Compatibilidade do sensorSensores de velocidade passivos Proximitor®: correntes parasitas, captação magnética.
    Fonte de alimentação do sensor-24 VCC, 40 mA máx.
    Faixa de sinal de entrada+10,0 V a -24,0 V
    Saída do gravador+4 a +20 mA (proporcional à RPM)
    Precisão±0,1% da leitura
    Tempo de resposta<50 ms
    Consumo de energia4,0 W típico a 8,0 W máximo
    Temperatura de operação-30°C a +65°C
    Isolamento500 Vrms / 500 VCC
    MontagemSlot traseiro, formato de meia altura (suporta dois módulos por slot)
    Requisitos do sistemaRack 3500 com fontes de alimentação redundantes
    PadrõesConformidade com API 670 e API 612

    Recomendações de produtos relacionados

    3500/40M 176449-01UR 8FH
    3500/42M 176449-02UR 6CH
    3500/45 176449-04UR 6UH
    3500/50M 286566-02UR 6DH
    3500/53 133388-01UR RHH
    3500/22M 138607-01F8650X
    3500/25 149369-01F6217
    3500/32 125720-01F8621A



    Perguntas frequentes

    1: Qual é a função principal do módulo 133396-01?
    Trata-se de um módulo de E/S para detecção de sobrevelocidade que fornece aquisição de sinal e processamento de saída de proteção para sistemas eletrônicos de detecção de sobrevelocidade Bently Nevada 3500 em turbinas e compressores..

    2: Este módulo é compatível com sensores da série 3300 mais antigos?
    Sim, ele é compatível com sensores de corrente parasita Proximitor® (incluindo as séries 3300 e 3300 XL), captadores magnéticos e sensores de velocidade passivos..

    3: O rack 3500 requer alimentação redundante para este módulo?
    Sim. Como módulo de segurança para proteção contra sobrevelocidade, o rack 3500 deve ser equipado com fontes de alimentação redundantes para eliminar pontos únicos de falha..

    4: Qual é o tempo de resposta da detecção de excesso de velocidade 133396-01?
    O módulo proporciona uma resposta rápida com tempos de detecção típicos inferiores a 50 milissegundos para condições de sobrevelocidade.
