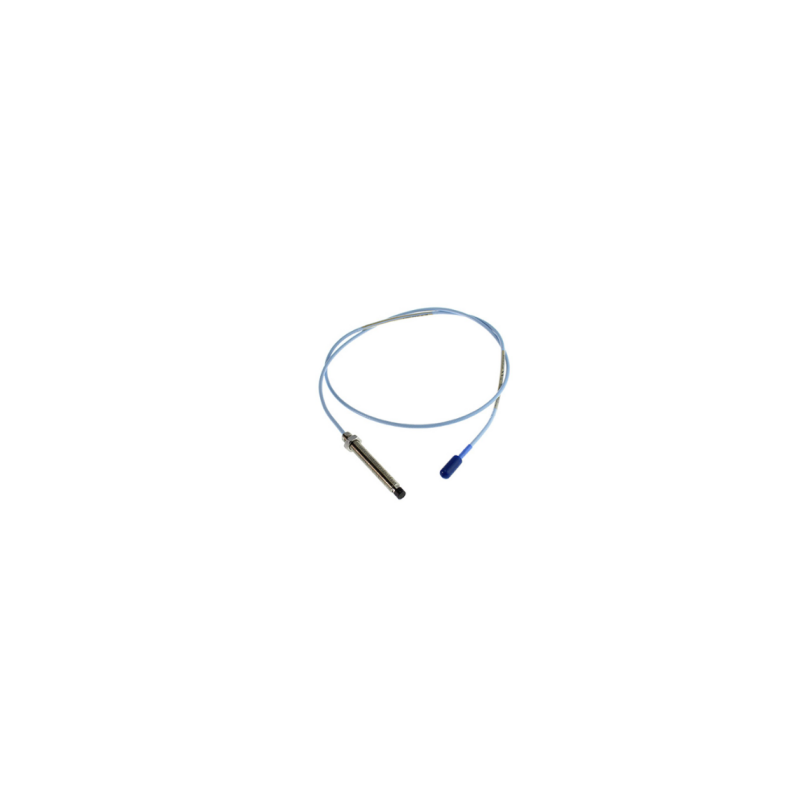

Sonda de proximidade Bently Nevada 330104-12-20-10-02-00 3300 XL de 8 mm

Principais características

• Diâmetro da ponta da sonda: 8 mm – Dimensões padrão da indústria para medições de vibração radial e posição axial

• Rosca métrica M10 × 1 com blindagem – Caixa roscada em aço inoxidável com cabo blindado para proteção mecânica

• Faixa linear de 2 mm (80 mils) – Alcance suficiente para a maioria das aplicações de monitoramento de turbinas, compressores e bombas

• Ponta de sulfeto de polifenileno (PPS) – Material da ponta da sonda resistente ao desgaste e a produtos químicos

• Caixa em aço inoxidável AISI 303/304 – Construção resistente à corrosão para ambientes industriais severos

• Conector coaxial em miniatura ClickLoc™ Conector banhado a ouro, com aperto manual e mecanismo de travamento para evitar afrouxamento por vibração.

• Anel de vedação em Viton® – Veda a pressão diferencial entre a ponta da sonda e a caixa

Especificações técnicas

Explicação do código de sufixo

Principais vantagens

1. Confiabilidade padrão da indústria

A série 3300 XL é o principal sistema de sonda de proximidade da Bently Nevada, oferecendo o desempenho mais avançado em sistemas de transdutores de proximidade por correntes parasitas. Está em total conformidade com Padrão API 670 (4ª Edição) para configuração mecânica, faixa linear, precisão e estabilidade de temperatura..

2. Proteção blindada para ambientes hostis

O construção de cabo blindado Protege o condutor triaxial interno contra danos físicos, abrasão e compressão. Isso torna o modelo 330104-12-20-10-02-00 ideal para instalações onde os cabos estão expostos a tensões mecânicas, tráfego de pedestres ou carcaças de máquinas com alta vibração..

3. Intercambiabilidade modular

As sondas, os cabos de extensão e os sensores Proximitor do sistema 3300 XL são intercambiáveis ​​elétrica e mecanicamenteAs peças podem ser trocadas sem necessidade de correspondência ou calibração em bancada, simplificando a manutenção e reduzindo o estoque de peças de reposição..

4. Confiabilidade do conector ClickLoc™

Os conectores ClickLoc™ banhados a ouro requerem apenas um aperto manual (você sente um "clique" quando estão apertados) e possuem um mecanismo de travamento patenteado para evitar que se soltem devido à vibração. Não são necessárias ferramentas especiais para instalação ou remoção..

5. Tecnologia de Vedação Robusta

O Anel de vedação Viton® Veda a pressão diferencial entre a ponta da sonda e a carcaça, evitando vazamentos de óleo e garantindo uma operação confiável em ambientes com lubrificação abundante, como turbinas e compressores..

6. Ampla tolerância ambiental

Com uma faixa de temperatura operacional de -34°C a +177°CEsta sonda suporta as condições térmicas extremas encontradas em turbinas a vapor e outras máquinas de alta temperatura..

Notas de integração de sistemas

O sistema 3300 XL é um conjunto combinado.

Um sistema de medição 3300 XL completo consiste em três partes que devem ter comprimentos elétricos consistentes.:

1. Sonda de Proximidade (este item) – Monta-se dentro da máquina, voltado para o eixo.

2. Cabo de extensão – Conecta a sonda ao sensor de proximidade

3. Sensor de proximidade – Alimenta a sonda e converte o sinal em uma saída utilizável.

Importante: O comprimento elétrico total do sistema (Comprimento da sonda + comprimento do cabo de extensão) deve ser igual ao comprimento de projeto do sensor Proximitor (normalmente 5 ou 9 metros). Para esta sonda de 1,0 m, ela é normalmente usada em conjunto com um Cabo de extensão de 8,0 m para criar um Sistema de 9,0 mComponentes incompatíveis podem causar erros de medição de 20% ou mais.

Montagem

• Fio: M10 × 1 métrico

• Lacuna recomendada: Ajustado para -9 Vdc em 1,27 mm

• Diâmetro mínimo do eixo: 50,8 mm (2 pol.)

Requisitos de fiação

• Direcione os cabos para longe das linhas de transmissão de alta tensão para minimizar a interferência eletromagnética.

• Mantenha o raio de curvatura mínimo para evitar danos ao núcleo coaxial.

• Prenda os cabos blindados usando braçadeiras adequadas para evitar o desgaste induzido por vibração.

Aplicações

O modelo 330104-12-20-10-02-00 é utilizado em aplicações críticas de máquinas rotativas:

Funções primárias de medição

• Vibração radial – Medição da vibração relativa do eixo

• Posição Axial (Empuxo) – Monitoramento do deslocamento axial do rotor

• Referência Keyphasor® – Referência de fase/velocidade para balanceamento e diagnóstico

O que está incluído

• 1 × Sonda de proximidade Bently Nevada 330104-12-20-10-02-00 3300 XL de 8 mm (1,0 m, M10 × 1, blindada)

Observação: Cabo de extensão, sensor de proximidade, acessórios de montagem e ferramentas de configuração são vendidos separadamente.

Por que comprar conosco?

• Em estoque – Pronto para envio no mesmo dia ou no próximo dia útil

• Envio rápido – Opções de envio expresso disponíveis

• Totalmente testado – cada unidade verificada quanto à funcionalidade

• Garantia incluída – Compre com confiança

• Suporte técnico – Assistência à integração disponível

Perguntas frequentes (FAQ)

Q1: O que é o Bently Nevada 330104-12-20-10-02-00?

Trata-se de uma sonda de proximidade de 8 mm da série 3300 XL, utilizada para medição sem contato da vibração e posição do eixo em máquinas rotativas industriais. Esta variante possui rosca métrica M10 × 1, comprimento estendido de 120 mm sem rosca e cabo blindado para proteção mecânica..

Q2: O que significa cada sufixo no número da peça?

12 = 120 mm de comprimento sem rosca; 20 = comprimento da caixa de 200 mm; 10 = 1,0 metro de comprimento total; 02 = Conector ClickLoc™ em miniatura com cabo padrão; 00 = Não é necessária aprovação da agência.

P3: Esta sonda é blindada?

Sim, o 330104 O número do modelo indica uma sonda com rosca métrica M10 × 1 e cabo blindado. A blindagem oferece proteção em aço inoxidável ao cabo em ambientes agressivos..

Q4: Qual é o comprimento total do cabo desta sonda?

O comprimento total é 1,0 metro (3,3 pés).

Q5: Que tipo de rosca utiliza esta sonda?

Ele usa um Rosca métrica M10 × 1.

Q6: Qual é a faixa linear e a sensibilidade?

A faixa linear é 2 mm (80 mils) com uma sensibilidade de 7,87 V/mm (200 mV/mil) quando usado com um sensor Proximitor 3300 XL.

Q7: Qual é a faixa de temperatura de operação?

A sonda opera a partir de -34°C a +177°C (-30°F a +350°F).

Q8: Que tipo de conector esta sonda possui?

Ele apresenta um Conector coaxial miniatura ClickLoc™ Com revestimento em ouro. Estes requerem apenas aperto manual e possuem um mecanismo de travamento..

P9: Esta sonda requer um cabo de extensão e um Proximitor específicos?

Sim. O sistema 3300 XL requer peças compatíveis com um comprimento elétrico total de 5 ou 9 metrosPara esta sonda de 1,0 m, emparelhe com um Cabo de extensão de 8,0 m para criar um Sistema de 9,0 m correspondente a um sensor Proximitor de 9,0 m.

P10: Posso usar esta sonda com sistemas mais antigos da série 3300?

Sim. As sondas 3300 XL de 8 mm são retrocompatíveis e intercambiáveis ​​com outros componentes do sistema de transdutores de 5 mm e 8 mm da série 3300 (exceto XL)..

Q11: Qual é a configuração de folga recomendada?

O espaçamento recomendado é definido como -9 Vcc a 1,27 mm.

Q12: Esta sonda é adequada para áreas perigosas?

Esta variante específica (sufixo 00) tem sem aprovação da agência Para áreas classificadas como perigosas. Caso seja necessária a certificação para áreas classificadas como perigosas, selecione uma variante da sonda com o sufixo de aprovação da agência competente.
