Principais parâmetros e recursos
Principais características e vantagens

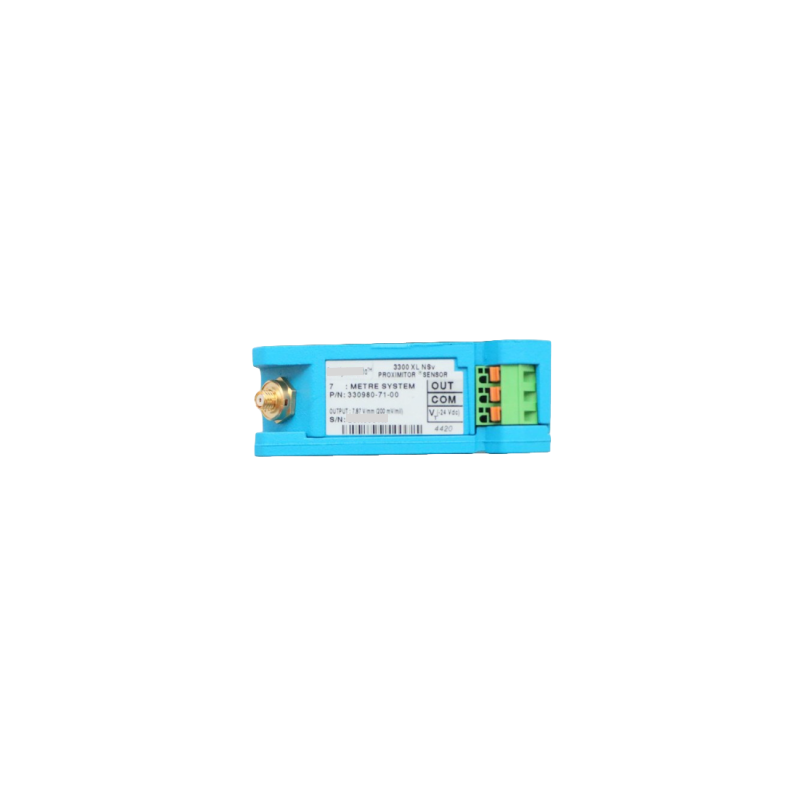

Projetado para aplicações com espaço limitado.A característica mais marcante do módulo é a sua Design NSv (Vista Lateral Estreita)Projetado especificamente para compressores de ar centrífugos, compressores de refrigeração e compressores de gás de processo, onde restrições de instalação rigorosas impedem o uso de sondas padrão 3300 XL de 8 mm. Acomoda diâmetros de eixo pequenos, inferiores a 51 mm (2 pol.), e alvos axiais menores que 15 mm (0,6 pol.)..
Imunidade aprimorada a RFI/EMIO Proximitor NSv 3300 XL apresenta imunidade aprimorada contra interferências de radiofrequência e eletromagnéticas, atendendo às aprovações da marca CE europeia. sem a necessidade de conduítes blindados especiais ou invólucros metálicos.Isso permite a instalação em invólucros de fibra de vidro ou perto de equipamentos de rádio sem degradação do sinal, reduzindo custos e complexidade de instalação..
Conexões de terminal SpringLocO módulo apresenta características patenteadas. réguas de terminais SpringLoc que não requerem ferramentas especiais de instalação. Esses terminais proporcionam conexões fortes e resistentes à vibração, eliminando mecanismos de fixação por parafuso que podem se soltar com o tempo, garantindo uma fiação de campo confiável em ambientes com alta vibração..
Alta precisão e estabilidade do sinalO sistema oferece uma faixa linear de 1,5 mm (60 mils) com um fator de escala de 7,87 V/mm, garantindo medições precisas para alvos pequenos. O NSv Proximitor mantém a precisão especificada em temperaturas ambientes de 0 °C a +45 °C e apresenta uma variação de tensão de saída inferior a 2 mV por variação de tensão de entrada..
Intercambiabilidade completaTodos os sistemas de transdutor de proximidade 3300 XL de 8 mm são compatíveis. intercambiabilidade completa de sondas, cabos de extensão e sensores Proximitor, eliminando a necessidade de combinar ou calibrar componentes individuais em bancada..
Aplicações típicas
O modelo 330980-71-05 é amplamente utilizado para monitoramento de máquinas críticas em instalações com espaço limitado.:
Compressores de ar centrífugosMonitoramento de vibração radial em locais onde a folga reduzida ao redor dos alojamentos dos rolamentos impede a instalação de sondas padrão.
Compressores de refrigeraçãoMedição da posição axial com acesso restrito ao rebaixo
Compressores de gás de processoMonitoramento da vibração de eixos de pequeno diâmetro (abaixo de 51 mm)
Instalações de Keyphasor e TacômetroReferência de fase e medição de velocidade em espaços reduzidos.
Perguntas frequentes (FAQ)
Q1: Qual é a função principal do 330980-71-05?
A: É um módulo de condicionamento de sinal (Sensor de Proximidade) que funciona com sondas de proximidade 3300 NSv e cabos de extensão para formar um sistema de transdutor completo. Ele recebe o sinal de tensão de gap da sonda, aplica linearização e compensação de temperatura e emite uma tensão CC proporcional à posição sobreposta a um sinal de vibração CA..
Q2: Qual é a diferença entre os sensores de proximidade 330980-71-05 e os sensores de proximidade padrão 3300 XL de 8 mm?
A: O 330980-71-05 é um Proximitor NSv (Narrow Side View).Projetado para aplicações com espaço limitado onde as sondas padrão 3300 XL de 8 mm não cabem, o NSv possui um formato fino e compacto e funciona com sondas NSv que acomodam diâmetros de haste pequenos (inferiores a 51 mm) e áreas de alvo pequenas (inferiores a 15 mm). Os proximitores 3300 XL padrão (por exemplo, da série 330180) são para instalações convencionais..
Q3: Qual é a faixa linear deste sistema?
A: O sistema NSv possui uma faixa linear de 1,5 mm (60 mils), com uma folga de aproximadamente 0,25 mm a 1,75 mm.
Q4: Quais opções de montagem estão disponíveis?
A: Este modelo (Opção 71) apresenta Montagem em trilho DIN Com um design compacto para instalações de alta densidade. Um padrão de montagem de 4 furos é compatível com designs anteriores da Proximitor, garantindo adaptações. Opções de montagem em painel também estão disponíveis (Opção 70)..
Q5: Qual é a tensão de gap recomendada para a instalação?
A: Um sistema saudável deve ler entre -9 V e -12 V CC no conector do monitor ou do cabo de extensão. Uma leitura próxima de -2 V indica um curto-circuito na sonda ou no cabo, enquanto uma leitura próxima de -24 V indica um circuito aberto..
Q6: Este sistema requer calibração?
A: Não. O sistema 3300 XL suporta a intercambialidade completa de sondas, cabos de extensão e sensores Proximitor, eliminando a necessidade de calibração em bancada ou de pareamento de componentes individuais..
Q7: Quais condições ambientais este módulo pode suportar?
A: O Proximitor opera a partir de -52°C a +100°C e pode suportar 100% de umidade condensada quando os conectores estão protegidos. O sistema NSv foi projetado para operação confiável em ambientes industriais com imunidade aprimorada a RFI/EMI..
Modelos recomendados e produtos relacionados
O modelo 330980-71-05 faz parte da família de sensores de proximidade NSv 3300 XL. Abaixo estão modelos relacionados para diferentes comprimentos e configurações de sistema:
Como escolher o modelo certo
Para instalações com espaço limitado: O 330980-71-05 É a escolha certa para compressores centrífugos e aplicações com espaço de montagem limitado..
Para aplicações padrão de 8 mmConsidere o Série 330180 (ex.: 330180-51-05) para instalações convencionais onde o espaço não é restrito.
Para instalações em áreas classificadas como perigosasA opção de múltiplas aprovações (incluída em 330980-71-05) garante a conformidade com as normas ATEX, IECEx e CSA..
