Módulo de Gateway de Comunicação Bently Nevada 3500/92 136180-01

Módulo de Gateway de Comunicação Bently Nevada 3500/92 136180-01

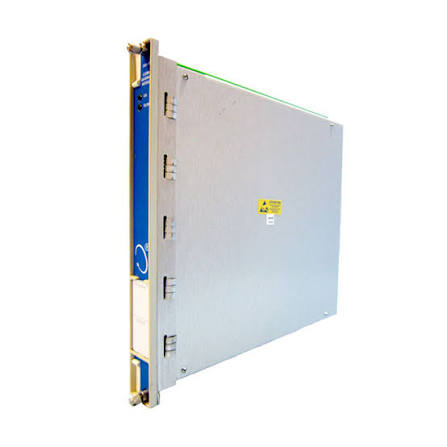

O Bently Nevada 136180-01, também conhecido como Módulo de Gateway de Comunicação 3500/92, serve como a principal ponte de dados entre o Sistema de Proteção de Máquinas 3500 e as redes de controle de toda a planta.Este módulo agrega dados em tempo real de vibração, posição, velocidade e temperatura de todos os módulos de monitoramento dentro do rack 3500 e os transmite para sistemas DCS, PLC, SCADA ou de gerenciamento de ativos como o System 1 por meio de protocolos industriais padrão. Ao fornecer acesso a dados digitais com eventos registrados com data e hora e status de alarmes, possibilita manutenção preditiva, diagnóstico remoto e integração perfeita com arquiteturas de automação modernas.

  • Item nº :

    136188-02

  • Pedido (MOQ) :

    1 Piece

  • Pagamento :

    EXW/CIF

  • Origem do produto :

    USA

  • Porto de embarque :

    Wuhan

  • Tempo de espera :

    3-5days

  • Peso :

    2kg

  • Detalhes do produto



    EspecificaçãoDetalhe
    FabricanteBently Nevada (Baker Hughes)
    Série de produtosSistema de proteção de máquinas 3500
    Designação do móduloMódulo de Gateway de Comunicação 3500/92
    Número da peça136180-01
    Portas Ethernet2 portas RJ45 de 10/100 Mbps (suporta redundância de rede dupla)
    Portas seriaisRS-232/422/485 (conector DB9)
    Protocolos suportadosModbus TCP/RTU, Ethernet/IP, SNMP, protocolo proprietário da Bently Nevada
    Taxa de atualização de dadosAté 1 kHz
    Fonte de energia24 V CC ±10% (alimentado pelo painel traseiro)
    Consumo de energiaAproximadamente 5–7 W
    Temperatura de operação-20°C a +70°C
    Apoio em caso de demissãoGateway duplo (ativo/em espera) e redundância de rede dupla
    MontagemMódulo de altura total, instala-se em slot de comunicação dedicado do rack 3500.
    Aprovações da AgênciaCertificado CE, UL e CSA.

    Recomendações de produtos relacionados



    CategoriaModeloDescrição
    Variante de firmware mais recente136180-02Versão atualizada com firmware aprimorado (suporte a OPC UA/MQTT para projetos mais recentes)
    Monitor compatívelMonitor sísmico/de proximidade 3500/40MMonitor sísmico/de proximidade para medição de vibração
    Monitor compatívelMódulo Tacômetro 3500/50MMódulo de monitoramento de velocidade/tacômetro
    Módulo de interface de rackAro 3500/20Módulo de interface de rack principal para configuração e protocolo proprietário
    Módulo de reléMódulo de relé de 4 canais 3500/32Módulo de saída de relé para sinalização de alarme/desligamento
    ChassisSistema de rack 3500/01Chassi principal para todos os módulos da série 3500.
    Software do sistemaSoftware do Sistema 1Plataforma de software para monitoramento e diagnóstico da condição de ativos

    Perguntas frequentes

    1: Qual é a função principal do módulo 136180-01?
    Ele funciona como um gateway de comunicação que coleta dados de todos os 3500 módulos de monitoramento de racks e os transmite para sistemas de controle de planta (DCS, PLC, SCADA) ou software de gerenciamento de ativos como o System 1, usando protocolos industriais padrão.

    2: Quais protocolos de comunicação o 136180-01 suporta?
    O módulo suporta Modbus TCP/RTU, Ethernet/IP, SNMP e o protocolo proprietário da Bently Nevada usado para software de configuração e aquisição de dados. O suporte a protocolos depende da versão do firmware.

    3: Qual é a diferença entre 136180-01 e 136180-02?
    O código 136180-02 geralmente representa uma revisão de firmware ou variante de configuração mais recente que pode incluir suporte para protocolos mais modernos, como OPC UA ou MQTT, para integração com sistemas de IoT Industrial e Indústria 4.0.
