Foxboro P0400YE FBM04 I/O Interface Module (I/A Series) – 4AI/4AO Analog Input/Output Module (0-20mA, Isolated) – Foxboro Spare Part

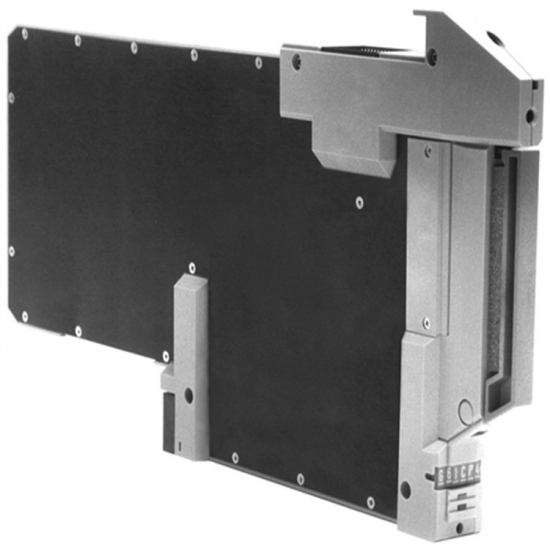

Módulo de interface de entrada/saída 0-20 mA Foxboro P0400YE (FBM04)

O Foxboro P0400YE, designado como o FBM04, é um módulo de interface mista de entrada/saída analógica para o Sistema de Controle Distribuído (DCS) da Série I/A. Ele combina quatro canais de entrada analógica CC de 0-20 mA e quatro canais de saída analógica CC de 0-20 mA em um único módulo Fieldbus, permitindo a medição simultânea do processo e a atuação do elemento de controle final a partir de um único slot de rack..

Cada canal de entrada aceita sinais analógicos de sensores provenientes de transmissores de 4-20 mA ou de fontes autoalimentadas de 20 mA. Cada canal de saída alimenta uma carga externa com um sinal de 0-20 mA, realizando a conversão de sinal necessária para interligar sensores e atuadores de campo ao barramento de campo redundante.Como um FBM do tipo principalEle se conecta de forma independente ao Fieldbus redundante, garantindo a operação contínua mesmo se um dos caminhos de comunicação falhar..

  • Item nº :

    FBM04

  • Pedido (MOQ) :

    1

  • Pagamento :

    EXW

  • Origem do produto :

    USA

  • Porto de embarque :

    Wuhan, Hubei, China

  • Tempo de espera :

    3-5 days

  • Peso :

    1kg

  • Especificações técnicas



    ParâmetroEspecificação
    ModeloP0400YE
    Designação AlternativaFBM04
    Família de produtosSérie Foxboro I/A
    Tipo de hardwareMódulo de interface de entrada/saída de 0-20 mA
    Canais de entrada4 canais isolados e independentes
    Faixa de entrada (por canal)0 a 20,4 mA CC
    Precisão de entrada±0,05% da amplitude
    Resistência de entradaAproximadamente 250 Ω
    Canais de saída4 canais isolados e independentes
    Faixa de saída (por canal)0 a 20,4 mA CC
    Carga de saída (máxima)735 Ω
    Precisão de saída±0,05% da extensão (a 25°C)
    Tensão de conformidade de saída~18,6 V a 20 mA CC
    ResoluçãoPadrão de 12 bits (até 16 bits dependendo da revisão)
    Isolamento600 V CA por 1 minuto, entre canais e entre canal e terra.
    ComunicaçãoVia Fieldbus redundante
    Fonte de alimentação (redundante)26 a 42 V CC
    Consumo de energia≤ 14 W
    Dissipação de calor≤ 12 W
    Temperatura de operação0°C a +60°C
    Temperatura de armazenamento-40°C a +85°C
    Umidade5% a 95%, sem condensação
    MontagemPlaca de base FBM da série Standard I/A
    Troca a quenteSim (inserção/remoção com o fio ligado na placa de base energizada)

    Nota: Existem algumas variações nas especificações entre as fontes. Sempre verifique no manual de hardware oficial da Foxboro a versão específica do seu sistema.

    Principais características e benefícios

    Capacidade combinada de entrada e saída analógica

    O FBM04 integra quatro canais de entrada analógica e quatro canais de saída analógica em um único módulo, reduzindo a quantidade de módulos no rack e diminuindo o consumo de slots em aproximadamente metade em comparação com placas de entrada analógica e saída analógica separadas.Este design híbrido simplifica a fiação, reduz o custo total do sistema e conserva espaço valioso no gabinete para futuras expansões..

    Conversão de sinal de alta precisão

    Cada canal de entrada e saída fornece ±0,05% de precisão do vão com resolução de 12 bitsO módulo utiliza conversão de dados sigma-delta em cada canal, garantindo medição e controle precisos para circuitos de processo exigentes.A deriva térmica é minimizada em 100 ppm/°C..

    Arquitetura de barramento de campo redundante

    Como um FBM do tipo principal, o módulo se conecta de forma independente ao Fieldbus redundante. Se um segmento do Fieldbus falhar, o módulo alterna automaticamente para o caminho alternativo, mantendo a troca contínua de dados com o processador de controle sem interrupção do processo.A habilitação e o tempo de comutação do barramento de campo são configuráveis ​​por software..

    Comportamento de saída à prova de falhas configurável

    O módulo suporta configuração à prova de falhas por canal com opções para Segurar (manter a última saída) ou Cair pra trás (Exibir um valor de fallback configurado) durante falhas do FieldbusOs dados de contingência são configuráveis ​​individualmente por canal de saída, garantindo que as válvulas de controle se comportem de maneira previsível durante condições anormais..

    Isolamento de canal para canal

    Cada canal de entrada e saída é isolado individualmente e suporta 600 V CA por um minuto entre qualquer canal e a terra, ou entre canaisEsse isolamento impede que falhas de campo, loops de terra e ruído elétrico se propaguem entre os canais ou danifiquem os componentes eletrônicos a montante..

    Suporte para bypass de saída

    Um conjunto de cabos de terminação opcional fornece conectores de bypass integrados para cada canal de saída. Esses conectores aceitam um plugue de bypass da Estação de Bypass de Saída da Série I/A ou de outra fonte externa de 20 mA, permitindo que os sinais de saída sejam mantidos durante a manutenção ou substituição do módulo — ideal para circuitos de controle críticos onde a interrupção da saída é inaceitável..

    Capacidade de troca a quente

    O FBM04 suporta inserção e remoção ao vivo em uma placa de base energizada da Série I/A. Os técnicos podem substituir uma unidade com defeito sem desligar o rack ou mexer na fiação de campo, reduzindo drasticamente o Tempo Médio de Reparo (MTTR) e permitindo a manutenção durante as operações contínuas do processo..

    Modelos relacionados recomendados



    ModeloNúmero da peçaDescriçãoDiferença fundamental
    FBM04P0400YEInterface de E/S de 0-20 mA4 IA + 4 OA (este módulo)
    FBM01P0400DAInterface de entrada de 0-20 mA8 IA, sem saídas
    FBM05P0400YFE/S redundante de 0-20 mAVersão redundante para maior disponibilidade
    FBM06P0400YGEntrada de pulso/Saída analógica4 entradas de pulso + 4 saídas analógicas
    FBM242—Módulo de Saída AnalógicaSaídas de 0 a 20 mA apenas; plataforma de substituição moderna

    Componentes da Série I/A compatíveis:

    • Processadores de controle: CP30, CP40, CP60, FCP270

    • Módulos de comunicação Fieldbus: FCM10E, FCM2F2

    • Conjuntos de cabos de terminação: incluindo opção de conector de bypass

    • Estações de bypass de saída: Para suporte à manutenção da saída.

    Perguntas frequentes (FAQ)

    Q1: Qual é a função principal do Foxboro P0400YE FBM04?

    O FBM04 é um módulo misto de entrada/saída analógica para o DCS da Série I/A. Ele fornece quatro canais de entrada analógica de 0-20 mA para medição de processos e quatro canais de saída analógica de 0-20 mA para acionamento de válvulas de controle e atuadores, todos comunicando-se através do barramento de campo redundante..

    Q2: Que tipos de sinais o FBM04 processa?

    O módulo foi projetado para Sinais de corrente de 0 a 20 mA nos canais de entrada e saída. Aceita transmissores de 4-20 mA ou fontes autoalimentadas de 20 mA na entrada e aciona circuitos de corrente industriais padrão na saída..

    Q3: Qual é a precisão de entrada e saída do FBM04?

    Os canais de entrada e saída fornecem ±0,05% de precisão do vão a 25°CO módulo utiliza conversão de dados sigma-delta em cada canal para alcançar essa precisão..

    Q4: Qual é a carga máxima para os canais de saída?

    Cada canal de saída pode alimentar uma carga máxima de 735 ΩUltrapassar esse limite pode fazer com que a corrente de saída fique abaixo da faixa total de 20 mA sem acionar o LED de FALHA do módulo, o que pode levar a um diagnóstico incorreto..

    Q5: O FBM04 pode ser substituído sem desligar o sistema?

    Sim. O FBM04 é compatível. substituição hot-swap em uma placa base energizada da Série I/A. A fiação de campo, os cabos de alimentação e de comunicação permanecem intactos, e o Fieldbus redundante garante que não haja perda de comunicação durante a troca..

    Q6: Como o FBM04 lida com a operação à prova de falhas?

    O módulo suporta configuração à prova de falhas por canal com opções para Segurar (manter a última saída) ou Cair pra trás (Exibir um valor de fallback configurado) durante falhas no Fieldbus. Os dados de fallback são configuráveis ​​individualmente para cada canal de saída..

    Q7: Qual é a finalidade dos conectores de bypass de saída?

    O conjunto de cabos de terminação opcional inclui conectores de bypass integrados para cada canal de saída. Estes aceitam um plugue de bypass de uma Estação de Bypass de Saída da Série I/A ou de uma fonte externa de 20 mA, permitindo que os sinais de saída sejam mantido durante a manutenção ou substituição do módulo—fundamental para loops onde a interrupção da saída é inaceitável.

    Q8: Que tipo de isolamento o FBM04 proporciona?

    O módulo resiste 600 V CA por um minuto entre quaisquer canais e a terra, ou entre quaisquer dois canais, sem danos. Cada canal é isolado individualmente para contenção de falhas e imunidade a ruídos..

    Q9: Quais são as opções configuráveis ​​para o FBM04?

    O programa de aplicação de E/S analógica suporta cinco opções configuráveis: Resolução de entrada analógica (por módulo), Configuração à prova de falhas (Manter em espera/Recuar), Dados de segurança de contingência para saída analógica (por canal), Habilitar comutação de barramento de campo, e Tempo de comutação do barramento de campo.

    Q10: Qual é a diferença entre o FBM04 e o FBM05?

    O FBM04 (P0400YE) É um módulo padrão de 4 canais com entrada de 0-20 mA e saída de 4 canais com entrada de 0-20 mA. FBM05 (P0400YF) É uma versão redundante com 4 canais de entrada redundante de 0-20 mA e 4 canais de saída redundante de 0-20 mA para aplicações críticas que exigem maior disponibilidade. Elas não são universalmente intercambiáveis..
