Principais características e benefícios
Arquitetura Nodebus com redundância dupla
O CP30 apresenta circuitos transceptores Nodebus A/B duplos e independentes, isolando uma falha em um único cabo do barramento da operação completa de E/S do rack. Essa arquitetura garante que, se uma das pernas do barramento estiver danificada ou degradada, toda a lógica de controle ativa permaneça online, reduzindo drasticamente o risco de paradas não planejadas do processo. .
Núcleo isolado e lógica de comunicação
O processador mantém trilhas de alimentação isoladas e isolamento galvânico de 1500 VCC entre a interface Ethernet e a lógica central da CPU. Esse projeto impede que falhas elétricas de campo e surtos se propaguem para os circuitos de processamento sensíveis, protegendo o processador contra danos causados por elevações de potencial de terra ou transientes induzidos por raios. .
Execução de controle de alto desempenho
Equipado com um núcleo RISC de 32 bits, 8 MB de memória Flash para programa e 4 MB de RAM para execução, o CP30 oferece execução rápida e determinística de estratégias de controle complexas. Ele lida com loops PID contínuos, intertravamentos sequenciais e lógica booleana com a precisão necessária para aplicações de controle em refinarias, caldeiras e reatores químicos. .
Suporte a redundância hot-swap
Em configurações de redundância dupla, o CP30 suporta a remoção e substituição em tempo real sem interrupção do processo. O processador de reserva assume o controle automaticamente caso a unidade primária falhe, garantindo a máxima disponibilidade do sistema e minimizando o Tempo Médio de Reparo (MTTR). .
Construção Industrial Robusta
O módulo é classificado para condições ambientais severas de acordo com a norma ISA S71.04 G3, sendo adequado para plantas químicas corrosivas, instalações costeiras e outros ambientes industriais exigentes. Ele atende aos padrões de teste de surto e ruído EFT de acordo com as normas IEC61000-4-2/3/4/5, garantindo operação confiável em ambientes com ruído elétrico. .
Diagnóstico abrangente
Os LEDs do painel frontal para os status RUN, FAULT e BUS-A/B permitem um diagnóstico visual rápido sem a necessidade de acesso à estação de trabalho. Os códigos de falha são registrados na memória não volátil integrada para uma análise detalhada do problema. .
Modelos relacionados recomendados
Componentes da Série I/A compatíveis:

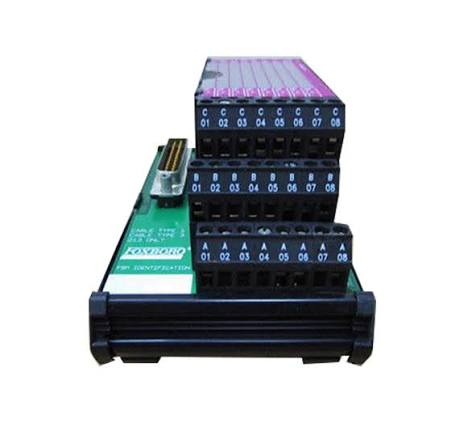

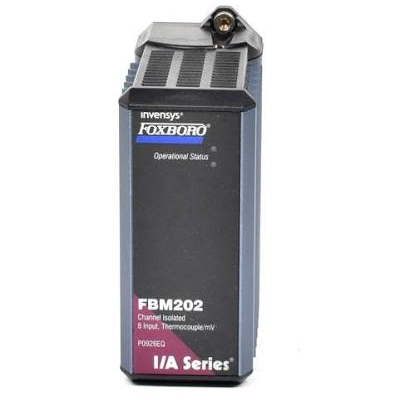

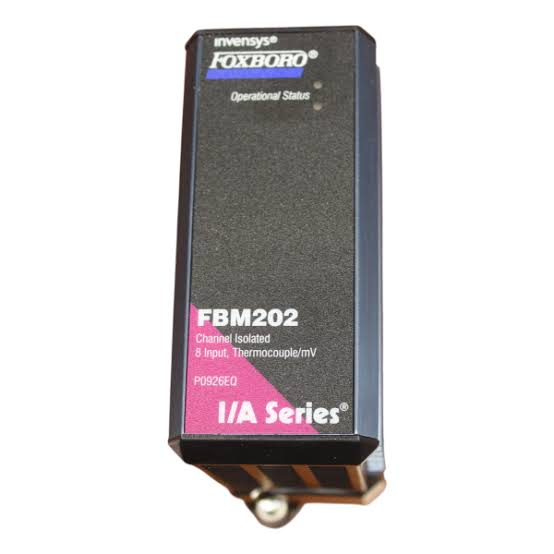

Módulos Fieldbus (FBMs): FBM201, FBM202, FBM203, FBM207, FBM242 e outros.
Módulos de comunicação Fieldbus: FCM10E (P0914YM), FCM2F2 (RH914YZ)
Fontes de alimentação do sistema: P0903CW e módulos de alimentação da série I/A compatíveis.
Estruturas de montagem: racks de aplicação AK e gabinetes padrão da série I/A.
Perguntas frequentes (FAQ)
Q1: Qual é a função principal do Foxboro P0960AW CP30?
O CP30 é o processador de controle central para um rack DCS da Série I/A. Ele executa lógica de controle contínua e sequencial, consulta os Módulos Fieldbus (FBMs) através do Nodebus, processa dados de campo de acordo com as estratégias PID e de intertravamento configuradas e comunica os valores do processo para as estações de trabalho do operador e para os sistemas de registro de dados históricos via Ethernet. .
Q2: Qual é a diferença entre o CP30 e o CP30B?
O CP30B é um modelo mais recente com um processador mais rápido, maior capacidade de memória e suporte para protocolos de comunicação adicionais, incluindo Modbus TCP/IP e Ethernet/IP. O CP30B também inclui recursos de segurança integrados e é compatível com as versões mais recentes do software da Série I/A. O CP30 continua sendo amplamente utilizado em instalações legadas.
P3: O CP30 pode ser substituído sem desligar o sistema?
Sim, mas apenas em configurações com redundância dupla. O CP30 suporta a substituição a quente em racks de CPU redundantes pré-configurados. Em instalações com um único processador sem redundância, o rack deve ser desligado antes da remoção do módulo. .
Q4: Que tipo de memória o CP30 utiliza?
O CP30 possui 8 MB de memória Flash de programa para armazenar a lógica de controle e o firmware, e 4 MB de RAM volátil de tempo de execução para executar algoritmos de controle e armazenar dados de processo em tempo real. .
Q5: Quantos FBMs o CP30 suporta?
Um único CP30 pode gerenciar diretamente até 32 módulos Fieldbus (FBMs) em sua placa base. Com a adição de um módulo expansor Fieldbus FEM100, o sistema pode ser expandido para suportar até 128 FBMs. .
Q6: Qual é a distância máxima para cabeamento Nodebus?
O Nodebus opera com uma taxa de dados HDLC fixa de 2 Mbps. O cabeamento padrão da série I/A do Nodebus suporta distâncias adequadas para instalações típicas em salas de controle e racks. Para distâncias maiores, podem ser utilizados extensores de fibra óptica, como o FCM2F2.
Q7: Quais condições ambientais o CP30 pode suportar?
O CP30 é classificado para condições ambientais severas de acordo com a norma ISA S71.04 G3, sendo adequado para atmosferas industriais corrosivas. A temperatura de operação varia de -10 °C a +60 °C, com armazenamento de -40 °C a +85 °C. Ele atende aos padrões IEC61000-4-2/3/4/5 para imunidade a surtos e ruídos. .
Q8: Quais são as considerações importantes em relação ao firmware para o CP30?
A compatibilidade da versão do firmware entre o CP30 e as placas FBM instaladas é crucial. Firmwares incompatíveis podem causar quedas aleatórias de canal e indicações persistentes de falha no barramento. Sempre verifique as revisões das peças FBM em relação às notas de versão do firmware do CP antes de baixar um novo código de tempo de execução. Em configurações redundantes, as CPUs primária e de reserva devem executar revisões de firmware idênticas. .
