Módulos de entrada analógica Hart Honeywell CC-PAIH01 51405038-175

Módulos de entrada analógica Hart Honeywell CC-PAIH01 51405038-175

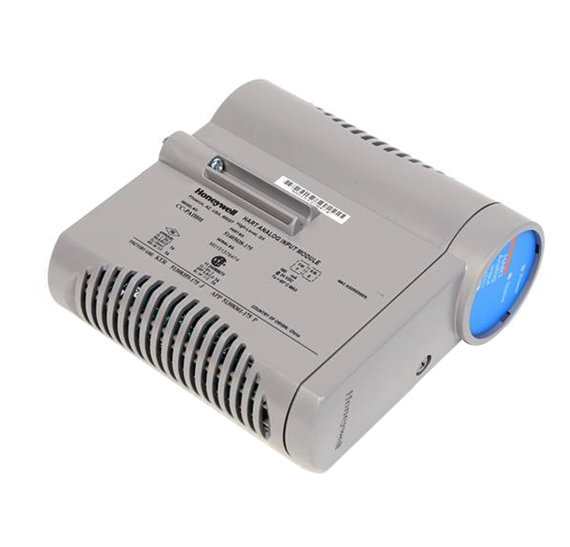

O Honeywell CC-PAIH01 51405038-175 é um módulo de entrada analógica de alto nível (HLAI) para o sistema CI/O da série Experion® PKS. Ele adquire loops de corrente padrão de 4-20 mA e sinais de tensão de ±10 V de transmissores de campo, enquanto simultaneamente suporta HARTH Comunicação via protocolo HERT (Highway Addressable Remote Transducer) para diagnóstico inteligente de dispositivos e gerenciamento de ativos. Apresentando 16 canais isolados (12 de terminação única, 4 diferenciais) com Resolução de 16 bitsEste módulo proporciona aquisição de sinais de alta precisão para variáveis ​​de processo críticas nas indústrias de petróleo e gás, química, geração de energia e farmacêutica.

  • Item nº :

    CC-PAH01 51405038-175

  • Pedido (MOQ) :

    1 Piece

  • Pagamento :

    EXW

  • Origem do produto :

    USA

  • Porto de embarque :

    Wuhan

  • Tempo de espera :

    3-5days

  • Peso :

    3kg

  • Detalhes do produto

    Informações gerais



    AtributoEspecificação
    Tipo de produtoMódulo de entrada analógica de alto nível (HLAI)
    Número do pedido51405038-175
    ModeloCC-PAIH01
    SérieExperion PKS Série C / C300 E/S
    Canais16 (12 de terminação única, 4 diferenciais)
    StatusDescontinuado pelo fabricante

    Especificações de entrada



    ParâmetroEspecificação
    Tipos de entrada suportados4-20 mA (com HART), 0–5 V, 1–5 V, 0,4–2 V, ±10 V
    Resolução do conversor A/D16 bits
    Impedância de entrada (tensão)>10 MΩ (alimentado)
    Faixa de entrada (atual)4-20 mA (através de 250 Ω)
    Taxa de varredura50 ms

    Precisão e desempenho



    ParâmetroEspecificação
    Precisão do hardware a 25°C±0,075% da escala completa
    Precisão do hardware (0–60°C)±0,15% da escala completa
    Taxa de rejeição de modo comum70 dB (CC a 60 Hz)
    Taxa de rejeição do modo normal19 dB a 60 Hz
    Interrogatório-60 dB (CC a 60 Hz)

    Poder e Físico



    ParâmetroEspecificação
    Consumo de energia0,195 A a 24 VCC (~4,7 W)
    Temperatura de operação0 a +60°C (algumas variantes: -40 a +70°C)
    DimensõesAproximadamente 15,8 × 5,7 × 14,6 cm
    PesoAproximadamente 0,4 kg

    Modelos alternativos recomendados



    Número do modeloDescriçãoPrincipais diferenças
    TC-IAH161Módulo de entrada analógica de 16 canais (versão antiga)HLAI compatível com os modelos anteriores C200/C300; tensão/corrente configuráveis ​​por software; descontinuado; oficialmente substituído pelo CC-PAIH01.
    CC-PAIX02Módulo de entrada analógica de alto nível (não-HART)HLAI de 16 canais similar, porém sem suporte ao protocolo HART; para aplicações que não requerem comunicação digital entre dispositivos.
    CC-PAIM01Módulo LLMUX de entrada analógica de baixo nívelPara sinais de termopar/milivolt (TC/RTD); não compatível com entradas de 4-20mA ou tensão.
    CC-PAIX01Módulo de entrada analógica de 16 canaisEntradas de 4-20mA/0-10V sem suporte a HART

    Perguntas frequentes

    1: Que tipos de sinais de entrada o CC-PAIH01 aceita?

    A: O módulo suporta Loops de corrente de 4-20 mA (com sobreposição do protocolo HART), Entradas de tensão de 0–5 V, 1–5 V e 0,4–2 Ve algumas variantes suportam ±10V e sinais de termopar/RTD dependendo da configuração.

    2: Este módulo suporta comunicação HART?

    A: Sim. O CC-PAIH01 foi projetado com capacidade HART, permitindo que o módulo extraia dados digitais de diagnóstico e configuração de transmissores de campo inteligentes sem interferir na medição analógica primária de 4-20 mA.

    3: O módulo pode ser trocado a quente?

    A: Sim. O módulo foi projetado para inserção e remoção online (troca a quente) em locais não classificados como perigosos. Sempre siga os procedimentos de segurança específicos do local ao realizar manutenção com o equipamento em funcionamento.
