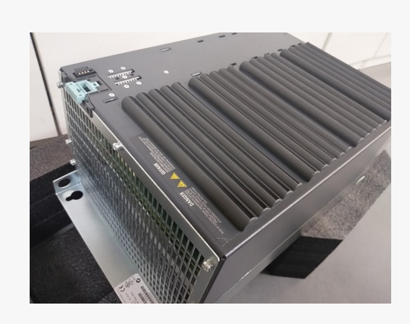

O Siemens 6SL3224-0BE33-7AA0 O PM240 é um módulo de potência para a série de inversores SINAMICS G120. Esta unidade robusta fornece 37 kW (alta sobrecarga) ou 45 kW (baixa sobrecarga) e possui um filtro de entrada Classe A integrado e um chopper de frenagem, tornando-a a escolha ideal para aplicações exigentes de inversores de frequência.
Item nº :
6SL3224-0BE33-7AA0Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
GermanyPorto de embarque :
WuhanTempo de espera :
3-5daysPeso :
25kg| Recurso | Descrição |
|---|---|
| Fabricante | Siemens |
| Família de produtos | SINAMICS G120 |
| Tipo de módulo | Módulo de alimentação PM240 |
| Tensão de entrada | 380-480 VCA, trifásico, +10/-10% |
| Frequência de entrada | 47-63 Hz |
| Potência de Sobrecarga Alta (HO) | 37 kW (200% por 3s, 150% por 57s, 100% por 240s) de -10 a +50 °C |
| Potência de Sobrecarga Baixa (LO) | 45 kW (150% para 3s, 110% para 57s, 100% para 240s) de -10 a +40 °C |
| Filtro integrado | Filtro de entrada Classe A (para conformidade com EMC) |
| Chopper de frenagem | Integrado, suporta frenagem dinâmica |
| Classificação de proteção | IP20 |
| Dimensões (A x L x P) | 635 x 275 x 204 mm |
| Peso | Aproximadamente 23 kg |
| Temperatura de operação. | -10 °C a +50 °C (HO); -10 °C a +40 °C (LO) |
| Observação | Requer uma unidade de controle separada (ex.: CU240B/E) e um painel de operação básico (BOP). |
| Categoria | Modelo | Descrição |
|---|---|---|
| PM240 menor (30kW) | 6SL3224-0BE33-0UA0 | PM240 sem filtro, potência nominal de 30 kW HO / 37 kW LO |
| PM240 menor (11kW) | 6SL3224-0BE31-1AA0 | PM240 com filtro, potência nominal de 11 kW HO / 15 kW LO |
| PM240 menor (4kW) | 6SL3224-0BE24-0AA0 | PM240 com filtro, potência nominal LO de 4 kW. |
| PM240 menor (3kW) | 6SL3224-0BE23-0AA0 | PM240 com filtro, potência nominal LO de 3 kW. |
| Unidade de controle | CU240B-2 / CU240E-2 | Unidade de controle necessária para operar o PM240; fornece E/S e comunicação. |
P1: Qual a diferença entre as classificações de Sobrecarga Alta (HO) e Sobrecarga Baixa (LO)?
A função de Alta Sobrecarga é indicada para aplicações com sobrecargas frequentes e de curta duração, como transportadores ou compressores (torque constante). A função de Baixa Sobrecarga é indicada para aplicações com torque de partida menor, como bombas e ventiladores (torque variável). Para este módulo, a potência HO é de 37 kW e a potência LO é de 45 kW. .
Q2: O modelo 6SL3224-0BE33-7AA0 vem com uma unidade de controle?
Não, este é um Módulo de Potência independente (PM240). Ele requer uma Unidade de Controle (UC) separada, como a CU240B-2 ou CU240E-2, para funcionar como um inversor completo. .
P3: Este módulo inclui um resistor de frenagem?
O módulo possui um chopper de frenagem integrada Mas é necessário conectar um resistor de frenagem externo aos terminais do módulo para dissipar a energia regenerativa.
Q4: Quais são as dimensões físicas e o peso do módulo?
As dimensões são 635 mm (A) x 275 mm (L) x 204 mm (P) e pesa aproximadamente 23 kg.
