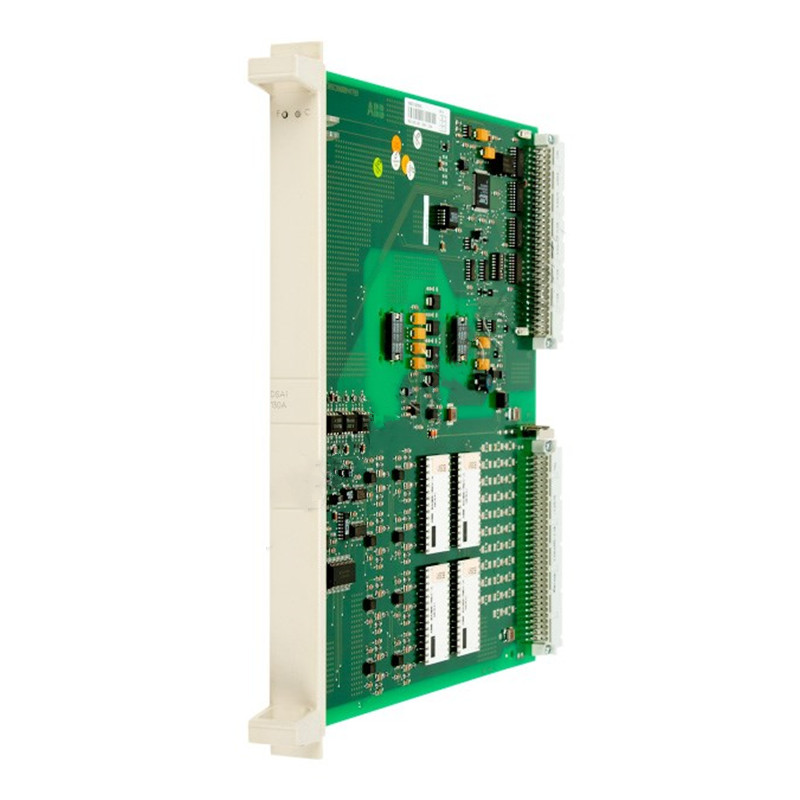

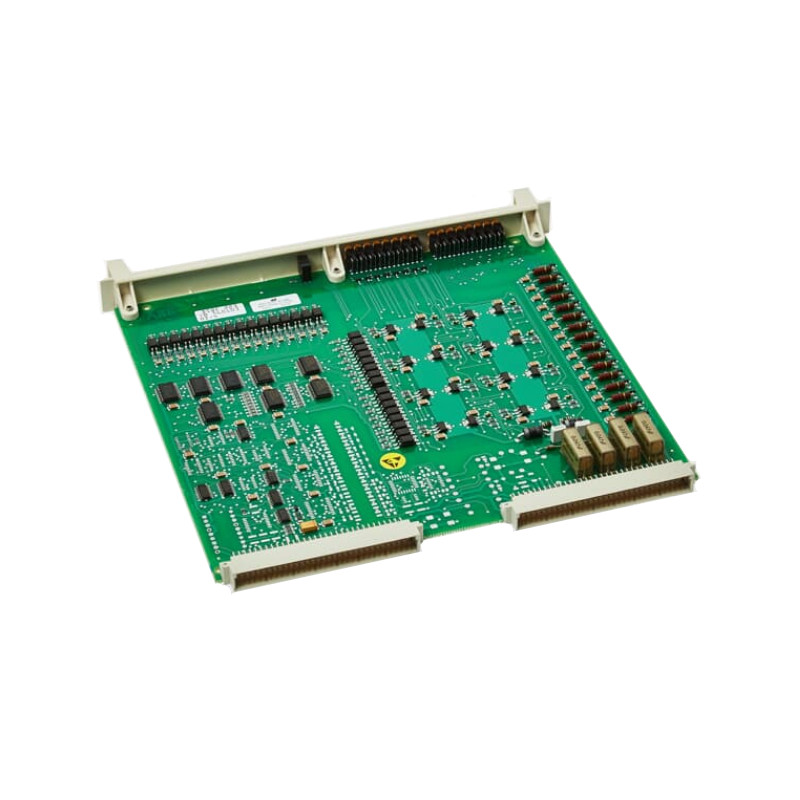

Módulo de entrada digital ABB DDI01 (3BSE018597R1)

Principais vantagens

• Design de alta densidade com 16 canais: O módulo oferece 16 canais de entrada digital independentes em um formato compacto, maximizando a densidade de E/S e reduzindo os requisitos de espaço no gabinete. Os canais são organizados em dois grupos de 8, cada um com seu próprio terminal de potencial de referência para configurações de cabeamento flexíveis. .

• Isolamento Galvânico Avançado: Cada canal apresenta isolamento óptico entre o lado do campo e o barramento do backplane, com tensão de isolamento de até 500 V CA (resistência de 1 minuto). Isso bloqueia eficazmente transientes de alta tensão e loops de terra, evitando danos ao sistema de controle e garantindo a transmissão confiável do sinal mesmo em ambientes industriais com ruído elétrico. .

• Capacidades de diagnóstico abrangentes: O módulo está equipado com indicadores LED por canal para monitoramento visual do status, permitindo que os técnicos identifiquem sinais ativos, sinais perdidos ou falhas de fiação rapidamente, sem precisar conectar um laptop. A detecção de circuito aberto e curto-circuito em nível de canal aprimora ainda mais os recursos de manutenção preventiva. .

• Suporte a troca a quente: Quando utilizado com unidades de terminal de E/S S800 compatíveis, o DDI01 suporta a substituição a quente (hot-swap replacement), permitindo a troca de módulos sem interromper a operação do sistema. Isso reduz significativamente o tempo médio de reparo (MTTR) e melhora a disponibilidade geral do sistema. .

• Integração perfeita do sistema: Projetado para compatibilidade nativa com o software de engenharia Control Builder M da ABB, o módulo suporta configuração em nível de canal, incluindo nomenclatura personalizada, configurações de tempo de filtro e parâmetros de alarme de diagnóstico, possibilitando aplicações altamente personalizadas. .

• Ampla tolerância à tensão: O módulo aceita entrada nominal de 24 V CC (faixa de operação de 18 a 30 V CC), proporcionando flexibilidade para diversas configurações de alimentação de dispositivos de campo e reduzindo a necessidade de equipamentos adicionais de condicionamento de sinal. .

Especificações técnicas

Cenários de aplicação

O ABB DDI01 é essencial em diversos sistemas de automação industrial que exigem aquisição de sinal digital precisa e confiável:

• Geração de energia: Monitoramento do status de equipamentos auxiliares, posições de disjuntores e contatos de alarme em usinas termelétricas e subestações. A alta imunidade a ruídos do módulo garante operação confiável em ambientes de painéis elétricos ruidosos. .

• Indústria química e petroquímica: Captura de sinais de feedback de posição de válvulas, status de bombas e intertravamentos de segurança em sistemas de controle de processos onde a aquisição confiável de sinais é crítica para a segurança da planta. .

• Instalações de tratamento de água: Monitoramento do status das estações de bombeamento, posições das válvulas e alarmes de equipamentos em estações de tratamento de água e esgoto, com suporte à integração remota de sistemas SCADA. .

• Automação da Manufatura: Diagnóstico de máquinas-ferramenta, monitoramento de sistemas de transporte e controle de células robotizadas, onde tempo de resposta rápido e alta densidade de canais são essenciais. .

• Sistemas Instrumentados de Segurança: Aplicações de desligamento de emergência (ESD) e intertravamento de segurança onde entradas isoladas e recursos de diagnóstico são necessários para circuitos com classificação SIL. .

• Automação predial: Monitoramento do status de portas/janelas, contatos de alarme de incêndio e estados de equipamentos de climatização em sistemas inteligentes de gerenciamento predial. .

O que está incluído

• 1 × Módulo de Entrada Digital ABB DDI01 (3BSE018597R1)

• Embalagem original de fábrica (nova e original)

Antes de comprar

• Situação do estoque: Em estoque – Pronto para envio imediato.

• Doença: Novo e original. Cada unidade é 100% testada e verificada antes do envio.

• Nota de compatibilidade: O DDI01 foi projetado para uso com as Unidades Terminais de E/S (TU) S800. Verifique se a sua unidade terminal atual é compatível antes de fazer o pedido. O módulo requer o software Control Builder M para configuração. .

• Instalação: A instalação deve ser realizada por técnicos qualificados. Certifique-se de que todas as fontes de energia estejam desconectadas antes da instalação. Siga as práticas adequadas de aterramento para conformidade com a EMC (Compatibilidade Eletromagnética). .

• Garantia: Acompanha garantia padrão de 12 meses que cobre defeitos de materiais e de fabricação.

Perguntas frequentes

P: O que representa o número de modelo DDI01 3BSE018597R1?
A: O número do modelo é composto da seguinte forma: DDI01 = Módulo de Entrada Digital para sistemas de E/S S800; 3BSE018597R1 = Número de encomenda específico da ABB para esta configuração de 16 canais. .

P: Qual a diferença entre os módulos DDI01 e DI01?
A: DDI01 é a designação antiga, enquanto DI01 (3BSE008514R1) é o equivalente moderno de E/S do S800. Ambos são módulos de entrada digital de 16 canais; o DI01 representa a versão de produção atual com especificações semelhantes. .

P: Que tipos de sensores podem ser conectados a este módulo?
A: O DDI01 suporta entradas de contato seco (passivo) e contato úmido (24 V CC ativo). Os dispositivos de campo compatíveis incluem botões de pressão, chaves fim de curso, contatos de relé, sensores de proximidade (tipo PNP) e sensores fotoelétricos. .

P: Qual é a função dos indicadores LED por canal?
A: Cada canal possui um indicador LED independente. A luz verde (ou amarela) indica um sinal ativo (nível lógico “1”), enquanto a luz apagada indica ausência de sinal (nível lógico “0”). Isso permite uma rápida solução de problemas visual sem a necessidade de ferramentas de software. .

P: Este módulo suporta troca a quente?
R: Sim, o DDI01 suporta substituição a quente quando usado com unidades de terminal de E/S S800 compatíveis. Isso permite a substituição do módulo sem interromper a operação do sistema, minimizando o tempo de inatividade. .

P: Qual software de configuração é necessário para este módulo?
A: O módulo é configurado usando o software de engenharia Control Builder M da ABB, que permite nomear canais, configurar o tempo de filtro e configurar alarmes de diagnóstico. .

P: Qual o prazo de entrega deste módulo?
A: Como este é um item em estoque, geralmente enviamos em até 24 horas após a confirmação do pedido por meio de serviços expressos internacionais como DHL ou FedEx.

Recomendando modelos

O ABB DDI01 funciona perfeitamente com os seguintes componentes de automação da ABB:

• DI01 (3BSE008514R1): Equivalente moderno de E/S S800 ao DDI01, oferecendo a mesma funcionalidade de entrada digital de 16 canais para configurações de sistemas atuais. .

• DO01: Módulo de saída digital para controle de relés, válvulas solenoides e lâmpadas indicadoras, complementando o DDI01 em configurações completas de E/S. .

• DCP02: Módulo de entrada analógica para medição de temperatura, pressão e vazão, ampliando as capacidades de aquisição de sinal do sistema. .

• PM802F: Controlador AC 800M para processamento de sinais do DDI01 e execução da lógica de controle. .

• Unidades terminais de E/S S800: Diversas opções de unidades terminais (TU) para conexões de fiação em campo, incluindo versões com terminais de parafuso e com presilhas de mola.

• Construtor de Controle M: Software de engenharia da ABB para configurar e programar o DDI01 e outros módulos de E/S do S800. .
