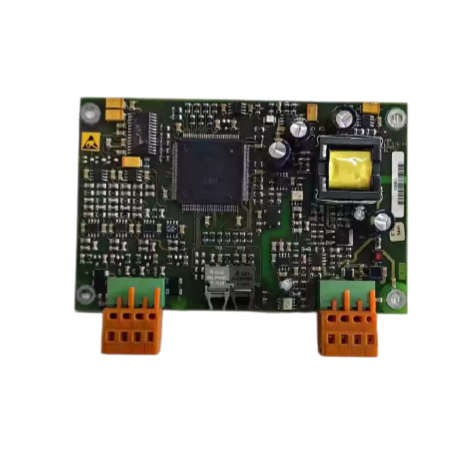

Módulo de Sincronização ABB LDSYN-101 3BHE005555R0101

Descrição dos produtos

Principais características e vantagens

• Medição de tensão de sincronização para missões críticasA principal característica da placa é sua capacidade de adquirir com precisão sinais de tensão trifásica do gerador ou da barra de rede. Esses sinais fornecem a referência essencial para o funcionamento do controlador de excitação. Sincronização automática (verificação de sincronização), controle do ângulo de fase e lógica de relés de proteção. Sem uma medição precisa da tensão de sincronização, um gerador não pode ser conectado à rede com segurança. .

• Sincronização de tempo multiprotocolo para consistência em toda a plantaO LDSYN-101 suporta IRIG-B, IEEE 1588 PTP e NTP protocolos simultaneamente, possibilitando uma arquitetura de sincronização de tempo em camadas. Dispositivos sensíveis ao tempo, como relés de proteção e registradores de falhas, podem ser sincronizados via cabeamento IRIG-B, enquanto a rede de controle usa PTP para precisão de submicrossegundos e os sistemas de registro de dados históricos da planta usam NTP para sincronização em nível de milissegundos. .

• Design de alta disponibilidade com suporte a redundânciaO módulo suporta Entradas de alimentação duplas e redundância de espera ativa., garantindo operação contínua mesmo em caso de falha da fonte de alimentação principal. Ele foi projetado para integração perfeita em arquiteturas de controladores redundantes, mantendo as funções de sincronização durante eventos de failover. .

• Diagnóstico abrangente e monitoramento do estado de saúdeOs LEDs do painel frontal fornecem feedback em tempo real sobre o status de sincronização, a integridade da energia e a comunicação. O módulo também oferece suporte a monitoramento e diagnóstico de falhas baseados em software, permitindo uma rápida resolução de problemas. .

• Produto ABB com suporte ativoAo contrário de muitos módulos DCS legados da ABB, o LDSYN-101 é ativamente fabricado e apoiado Fabricado pela ABB. Disponível em distribuidores autorizados em todo o mundo, a revisão R0101 substitui diretamente a versão anterior, R0001. .

Aplicações típicas

O LDSYN-101 é amplamente utilizado em aplicações de geração de energia e automação industrial que exigem sincronização precisa:

• Geração de energiaUsinas hidrelétricas, térmicas, de ciclo combinado e nucleares para conexão e sincronização seguras de geradores à rede elétrica.

• Paralelismo de gradeSincronização de subestações e redes elétricas isoladas

• Instalações industriais com geração própriaUsinas de energia próprias em instalações de mineração, químicas e de manufatura.

• Sincronização de tempo DCSSistemas Symphony Plus e Advant 800xA que requerem registros de tempo consistentes para gravação de sequência de eventos (SOE) e análise de falhas.

Perguntas frequentes (FAQ)

Q1: Qual é a função principal do LDSYN-101?

A: Trata-se de uma placa de controle de comunicação e medição de tensão de sincronização. Sua função principal é medir com precisão os sinais de tensão de sincronização trifásica, gerenciar o controle de sincronização de fase para uma conexão segura do gerador à rede e fornecer sincronização de tempo de alta precisão em toda a rede de controle. .

P2: O LDSYN-101 ainda está em produção?

A: Sim. Isto é um Apoiava ativamente os produtos da ABB.Não está obsoleto. É fabricado na Suíça e amplamente distribuído por distribuidores autorizados em todo o mundo. A revisão R0101 é a versão atual, substituindo a versão anterior R0001. .

Q3: Qual é a diferença entre 3BHE005555R0001 e 3BHE005555R0101?

A: O R0101 é o substituto direto para o R0001Oferecendo desempenho aprimorado e maior compatibilidade. Novas instalações devem especificar R0101 diretamente. .

Q4: Quais interfaces de comunicação o módulo oferece?

A: Ele apresenta Duas portas Ethernet (RJ45) para conexão da rede de controle da planta, mais Portas seriais RS-232 (uma com sinais de controle de modem, uma isolada) para conexão de ferramentas de engenharia. Cada placa possui um endereço MAC programado de fábrica. .

Q5: Quais protocolos de sincronização de tempo são suportados?

A: O módulo suporta IEEE 1588 (PTP) para sincronização em sub-microssegundos, NTP/SNTP para sincronização em nível de milissegundos, e IRIG-B para conexão direta a relés de proteção e registradores de falhas .

Q6: Quais são as principais especificações técnicas?

A: A tensão de operação é 24V CCEle opera a partir de -20°C a +70°C Com proteção IP20. As dimensões são aproximadamente 150 × 100 × 50 mm com um peso de aproximadamente 0,15 kgO MTBF é classificado em ≥100.000 horas .

Q7: Qual é a importância da função de medição da tensão de sincronização?

A: A placa adquire com precisão os sinais de tensão trifásica do gerador ou da barra de rede. Esses sinais são a base para que o controlador de excitação execute a sincronização automática (verificação de sincronismo), o controle do ângulo de fase e a lógica do relé de proteção. Sem essa medição, o gerador não pode ser conectado à rede com segurança. .

Modelos recomendados e produtos relacionados

O LDSYN-101 faz parte da família de módulos de sincronização e comunicação da ABB. Abaixo estão os modelos e componentes relacionados:

Como escolher o modelo certo

• Para sistemas de excitação UNITROL 6000 existentes: O LDSYN-101 (3BHE005555R0101) A placa de sincronização correta garante a conexão segura do gerador à rede e o alinhamento de fase. .

• Para sincronização de tempo DCSO módulo fornece saídas IRIG-B, PTP e NTP para consistência de tempo em toda a planta nos sistemas Symphony Plus e Advant 800xA. .

• Para novas instalaçõesSempre especifique o R0101 revisão da versão de produção atual com desempenho aprimorado .
