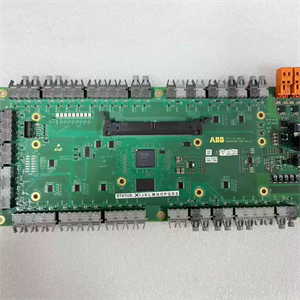

Módulo DCS ABB UF C921 A101 3BHE024855R0101

Descrição dos produtos

Principais características e vantagens

• Geração PWM integrada e proteção de hardwareO principal diferencial do módulo é a integração precisa da geração de pulsos PWM e da proteção em nível de hardware em uma única arquitetura DSP+FPGA.Isso encurta o caminho de resposta, permitindo desligamento de hardware em nível de microssegundos para proteção contra curto-circuito em IGBTs/IGCTs. Em acionamentos de média tensão, onde a energia de curto-circuito pode atingir vários quiloamperes, essa velocidade é crítica — um atraso de apenas algumas centenas de nanossegundos pode resultar na destruição catastrófica do semicondutor de potência..

• Controle de motor de alta precisão com DTCEquipada com um DSP de ponto flutuante de 32 bits, a placa executa a tecnologia proprietária da ABB. Controle Direto de Torque (DTC) algoritmo com um período de atualização do laço de controle de 50 µsIsso proporciona uma resposta de torque rápida e um controle de velocidade preciso (precisão no modo encoder de ±0,1% da velocidade nominal; precisão do controle de torque de ±3%) sem a necessidade de um dispositivo de feedback na maioria das aplicações, garantindo alta eficiência e operação suave em toda a faixa de velocidade..

• Aquisição de sinal abrangente e E/S flexívelA placa integra amplas capacidades de E/S, incluindo 6 entradas analógicas configuráveis ​​para tensão do barramento CC, corrente do motor e monitoramento da temperatura do IGBT; 16 entradas digitais isoladas para paradas de emergência e sinais de intertravamento; e 2 interfaces de encoder de alta frequência para feedback de velocidade em malha fechada.Isso elimina a necessidade de muitos componentes externos de condicionamento de sinal, simplificando a arquitetura do sistema.

• Isolamento por fibra óptica para segurança em alta tensãoO módulo emite pulsos PWM para as unidades de potência IGBT através de canais de fibra óptica, proporcionando isolamento galvânico completo entre a eletrônica de controle de baixa tensão e o estágio de potência de alta tensão.O isolamento entre o lado de controle e a fibra óptica/lado de alimentação é classificado em ≥2,5 kV CA, bloqueando efetivamente as tensões transitórias do painel de energia, impedindo que elas entrem nos circuitos de controle sensíveis..

Aplicações típicas

O UF C921 A101 é amplamente utilizado como um componente de controle crítico em sistemas de acionamento e excitação de média tensão da ABB:

• Acionamentos de média tensãoPlaca de controle principal para inversores ACS 6000 / ACS 2000, responsável pelo controle do disparo PWM de transistores IGBT/IGCT em guindastes de mineração, acionamentos principais de moinhos de cimento e sistemas de propulsão naval..

• Sistemas de excitaçãoAmplificador de pulso de disparo e placa de interface de fibra óptica nos sistemas de excitação estática UNITROL 5000/6000, transmitindo pulsos de disparo para as placas receptoras de pulso do painel de potência e enviando alarmes de status do painel para o regulador..

• Integração DCSPlaca de interface que conecta controladores Advant Master a dispositivos de rede Masterbus 300, suportando até 16 nós para aplicações de controle de processos nas indústrias química, de petróleo e gás e de geração de energia..

Perguntas frequentes (FAQ)

Q1: Qual é a função principal do UF C921 A101?
A: Trata-se de uma placa de controle de inversor que gera sinais de disparo PWM para acionar módulos de potência IGBT/IGCT, monitora a tensão e a corrente do barramento CC para fins de proteção e se comunica com o sistema de controle de nível superior por meio de interfaces de barramento interno ou de campo..

P2: Com quais sistemas de acionamento da ABB esta placa é compatível?
A: É usado principalmente em Inversores de média tensão ABB ACS 6000 / ACS 5000 (controle da unidade inversora), ACS 2000 dirige, e Sistemas de excitação UNITROL 5000/6000Também serve como placa de interface em Advant Master DCS para comunicação Masterbus 300.

P3: Esta placa pode ser trocada a quente?
A: Não. O módulo faz Não suporta troca a quente.A alimentação principal do gabinete e os links CC de alta tensão devem ser totalmente isolados e descarregados antes de remover ou inserir a placa para evitar danos ao driver de gate, reinicialização do controlador ou descargas disruptivas perigosas..

Q4: Qual a diferença entre as versões UFC921 A101 e A102/B?
A: O A101 É a placa de controle da versão inicial para o ACS 6000. Versões A102 e B são sucessores com firmware atualizado e arquivos de carregamento CPLD. Embora as interfaces de hardware sejam em grande parte compatíveis, Incompatibilidades na versão do firmware podem causar erros de comunicação com o ASUP (Processador da Unidade de Alimentação Ativa).Recomenda-se manter ambas as placas UFC921 no mesmo gabinete, na mesma versão, ou atualizar o firmware conforme os boletins de serviço da ABB..

Q5: O que indica a falha "PERDA DE PULSO"?
A: Uma falha de "PERDA DE PULSO" no regulador de excitação normalmente indica que o UFC921 A101 não está emitindo pulsos de disparo. Isso pode ser causado por uma ruptura no cabo de fibra óptica, uma falha no circuito de acionamento do gate na placa ou uma incompatibilidade de firmware/comunicação com a placa de controle (UNS2880B-P). Painel frontal LEDs PWR/ERR/LINK Pode ajudar a determinar rapidamente se a ligação de fibra está interrompida ou se a própria placa falhou..

Q6: Que precauções devem ser tomadas antes de substituir esta placa?
A: Antes da substituição: (1) Desligue e descarregue o barramento CC; (2) Parâmetros de backup e fotografar informações da versão e configurações de jumpers; (3) Certifique-se de que a placa de substituição tenha o mesmo número de peça, revisão de hardware e versão de firmware.(4) Use uma pulseira antiestática durante o manuseio; (5) Após a instalação, verifique se todos os conectores de fibra óptica estão devidamente encaixados e aperte os parafusos de fixação do painel frontal..

Modelos recomendados e produtos relacionados

A UF C921 A101 faz parte da família de placas de controle UFC da ABB. Abaixo estão os modelos relacionados para diferentes configurações de inversores e sistemas:

Como escolher o modelo certo

• Para inversores de média tensão ACS 6000: O UF C921 A101 (3BHE024855R0101) É a placa de controle do inversor correta para a INU (Unidade Inversora), responsável pelo gerenciamento do disparo PWM e pela proteção dos módulos de potência IGBT/IGCT..

• Para atualizações ou substituições de sistemas: Verificar compatibilidade de versão de firmware entre a placa UFC921 e o ASUP (Processador da Unidade de Alimentação Ativa). Se o gabinete já contiver as versões A102 ou B, utilize a mesma versão ou consulte a documentação de serviço da ABB para os procedimentos de atualização de firmware..

• Para aplicações em sistemas de excitação: Combine com UNS2880B-P placa de controle e RDCU Placas receptoras de pulso para integração completa da cadeia de disparo UNITROL.
