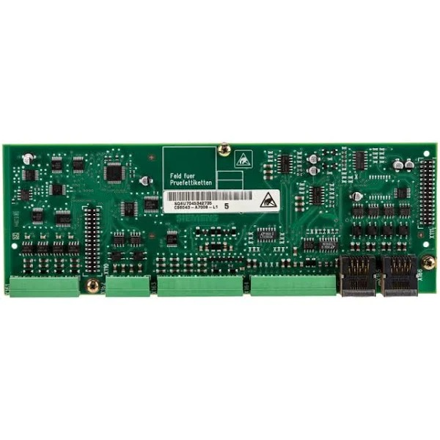

O Siemens C98043-A7006-L1 É uma placa de expansão de terminais (CUD2) para a família de inversores SIMOREG DC-MASTER. Ela é montada na placa eletrônica básica CUD1 para fornecer recursos adicionais de E/S, incluindo entradas/saídas binárias e analógicas, uma interface para sensor de temperatura do motor e uma interface serial.
Item nº :
C98043-A7006-L1Pedido (MOQ) :
1 PiecePagamento :
EXW/CIFOrigem do produto :
GermanyPorto de embarque :
WuhanTempo de espera :
3-5daysPeso :
3kg| Recurso | Descrição |
|---|---|
| Fabricante | Siemens |
| Família de produtos | SIMOREG DC-MASTER |
| Tipo de produto | Placa de Expansão de Terminal / CUD2 |
| Compatibilidade | Monta-se na placa eletrônica básica CUD1. |
| Principais características | 4 entradas binárias (optoacoplador), 2 entradas binárias (referência de terra), 2 entradas analógicas (referência de terra), entrada para sensor de temperatura do motor (PTC/KTY84), 2 saídas analógicas (0...±10V), 1 interface serial RS485, 1 interface paralela |
| Interface serial | RS485 de 2 e 4 fios, até 187,5 kbaud |
| Interface Paralela | Para conectar até 5 unidades de energia em paralelo. |
| Peso | Aproximadamente 0,28 kg |
| Categoria | Modelo | Descrição |
|---|---|---|
| Placa base | C98043-A7001 | A placa eletrônica básica CUD1 à qual esta expansão de terminal se conecta. |
| Interface de alimentação | C98043-A7002/A7003 | Placa de interface de alimentação para SIMOREG DC-MASTER |
| Conselho da PMU | C98043-A7005 | Painel de controle e exibição do operador (PMU) |
| CUD padrão | C98043-A7100-L1 | Placa CUD padrão de nova geração para SINAMICS DCM, com número de encomenda 6RY1803-0AA00 |
| CUD avançado | C98043-A7100-L2 | Placa CUD avançada para SINAMICS DCM, com número de encomenda 6RY1803-0AA05 |
Recomendação de Oferta Imperdível
| 6ES7550-1AA01-0AB0 | 6ES7134-4GB11-0AB0 | 6AV2128-3MB06-0AX1 |
| 6ES7531-7MH00-0AB0 | 6ES7193-4CB30-0AA0 | 6ES7954-8LC03-0AA0 |
| 6ES7590-1BC00-0AA0 | 6ES7334-0KE00-0AB0 | 6ES7590-1AB60-0AA0 |
| 6ES7505-0RA00-0AB0 | 6ES7153-1AA03-0XB0 | 6ES7590-1AC40-0AA0 |
| 6ES7521-1BL10-0AA0 | 6ES7223-1PH32-0XB0 | 6ES7516-3AP03-0AB0 |
| 6ES7522-1BL10-0AA0 | 6ES7157-0AD82-0XA0 | 6ES7541-1AB00-0AB0 |
P1: Para que serve o C98043-A7006-L1?
Trata-se de uma placa de expansão de terminais (CUD2) que adiciona entradas e saídas extras à placa básica CUD1 em um inversor Siemens SIMOREG DC-MASTER, ampliando sua conectividade para aplicações de controle mais complexas..
P2: Como instalo esta placa?
O C98043-A7006-L1 foi projetado para ser montado diretamente na placa eletrônica básica CUD1. Não requer nenhum componente integrado adicional para a instalação..
P3: Que tipos de E/S esta placa de expansão oferece?
A placa oferece uma variedade de E/S, incluindo 4 entradas binárias via optoacoplador, 2 entradas binárias referenciadas ao terra, 2 entradas analógicas referenciadas ao terra, uma entrada para sensor de temperatura do motor para sensores PTC ou KTY84 e 2 saídas analógicas (0...±10V)..
Q4: Quais interfaces de comunicação estão disponíveis nesta placa?
Inclui uma interface serial RS485 que pode ser configurada com 2 ou 4 fios, suportando velocidades de comunicação de até 187,5 kbaud, bem como uma interface paralela para interligar até 5 unidades de alimentação em paralelo..
