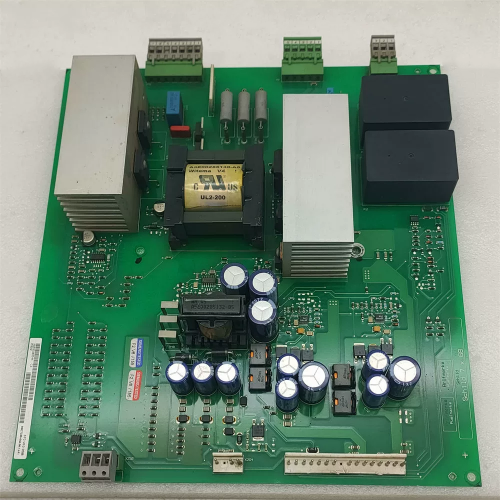

O Siemens 6SE7038-6GL84-1JA1 é um módulo de fonte de alimentação PSU2 projetado para o SIMOVERT MASTERDRIVES série, especificamente para dispositivos com Desenhos J a M – o chassi de alta potência normalmente corresponde à faixa de potência de 315 kW a 400 kW Este módulo serve como a "base energética" para o sistema de acionamento, convertendo a entrada CA/CC de alta tensão em CC estável de baixa tensão para alimentar as placas de controle, os circuitos de disparo dos IGBTs e os ventiladores de refrigeração de alta capacidade.
Item nº :
6SE7038-6GL84-1JA1Pedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
GermanyPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5 daysPeso :
1.32kgEspecificações
Módulo de fonte de alimentação Siemens 6SE7038-6GL84-1JA1 SIMOVERT MASTERDRIVES PSU2
Módulo de fonte de alimentação de alto desempenho para inversores JM Design Masterdrives
Módulo de fonte de alimentação de alta potência 2: Projetado para o maior chassi MASTERDRIVES (Design JM), fornecendo a base de potência para inversores na classe de 315 kW a 400 kW.
Ampla faixa de tensão de entrada: Suporta corrente alternada trifásica de 380-480 V / 660-690 V e corrente contínua de 510-620 V / 890-930 V, adaptando-se a diversos ambientes de energia industrial.
Saída CC estável: Fornece 24 V CC regulados a 20 A para operação confiável de componentes eletrônicos internos e sistemas de refrigeração.
Alta eficiência: Atinge uma eficiência de conversão superior a 92%, reduzindo a perda de energia e a geração de calor.
Proteção robusta: Monitoramento integrado de sobretensão, bloqueio por subtensão, sobrecorrente, sobretemperatura e falha do ventilador.
Essencial para o funcionamento do acionamento: Alimenta diretamente a placa de controle CUVC/CUMC, fornece energia isolada para os drivers de gate IGBT e aciona ventiladores de refrigeração de alta potência – uma falha implica no desligamento completo do inversor.
Construção de nível industrial: Faixa de temperatura operacional de 0°C a 60°C, adequada para ambientes industriais exigentes.
| Categoria | Especificação |
|---|---|
| Fabricante | Siemens |
| Número do modelo | 6SE7038-6GL84-1JA1 |
| Tipo de produto | Módulo de fonte de alimentação PSU2 |
| Série de produtos | SIMOVERT MASTERDRIVES |
| Compatibilidade | Modelos J, K, L, M (classe de 315kW a 400kW) |
| Parâmetro | Detalhe |
|---|---|
| Tensão de entrada (CA) | 3AC 380-460V / 660-690V, +10%/-15% |
| Tensão de entrada (CC) | CC 510-620V / 890-930V |
| Frequência de entrada | 47-63 Hz |
| Potência nominal | 15 kW (com entrada de 400 V) |
| Parâmetro | Detalhe |
|---|---|
| Tensão de saída | 24V CC |
| Corrente de saída | 20A |
| Eficiência | >92% em plena carga |
| Parâmetro | Detalhe |
|---|---|
| Temperatura de operação | 0°C a +60°C |
| Temperatura de armazenamento | -25°C a +70°C |
| Umidade Relativa | 5-95% sem condensação |
| Classificação de proteção | IP20 |
| Peso | Aproximadamente 1,34 - 1,4 kg |
| Dimensões | Aproximadamente 27 x 25 x 5 cm |
| Origem do produto | Alemanha |
| Status do produto | Peça de reposição / Descontinuada |
O modelo 6SE7038-6GL84-1JA1 é utilizado em aplicações industriais pesadas que exigem inversores MASTERDRIVES de grande porte:
| Indústria | Aplicativo |
|---|---|
| Aço e metais | Acionamentos principais de laminadores, laminadores de chapas grossas |
| Mineração | Guinchos de mina, sistemas de esteiras transportadoras |
| Marinho | Sistemas de propulsão naval, acionamentos de propulsores |
| Cimento e Mineração | Acionamentos de fornos de grande porte, acionamentos de britadores |
| Celulose e Papel | Acionamentos de seção pesada, guinchos |
| Água/Esgoto | Grandes estações de bombeamento, sistemas de ventiladores de alta capacidade |
| Projeto | Faixa de potência típica | Compatibilidade |
|---|---|---|
| J | 315 kW | ✓ Totalmente compatível |
| K | 355 kW - 400 kW | ✓ Totalmente compatível |
| L | 400kW+ | ✓ Totalmente compatível |
| M | Alta potência | ✓ Totalmente compatível |
Estado da peça de reposição: Este produto consta como descontinuado/obsoleto pela Siemens e deve ser considerado uma peça de reposição para manutenção de instalações existentes. .
Precauções de instalação: Ao substituir este módulo, certifique-se de que o barramento CC principal esteja totalmente descarregado antes da remoção. Sempre verifique a placa T e os módulos IGBT antes de ligar uma fonte de alimentação de substituição. .
Parâmetro chave: Este módulo é específico para projetos. De J a MNão utilize com chassis Design CF menores.
