Pepperl+Fuchs S1SD-1AI-1U transmitter power supply module
Pepperl+Fuchs S1SD-1AI-1U Signal Isolator Terminal Wiring Diagram

Fonte de alimentação do transmissor Pepperl+Fuchs S1SD-1AI-1U

O Pepperl+Fuchs S1SD-1AI-1U (código 276396) é um condicionador de sinal de 1 canal projetado para fornecer isolamento galvânico entre circuitos de campo e circuitos de controle em aplicações de automação industrial. Como fonte de alimentação para transmissores, ele alimenta transmissores de 2 e 3 fios, bem como fontes de corrente de 2 fios, fornecendo sinais de saída de corrente e tensão para integração flexível do sistema.



Alojado em uma caixa S1 ultrafina de 6,2 mm, este módulo economiza espaço valioso no painel de controle, ao mesmo tempo que oferece alta precisão de 0,1%. O dispositivo é facilmente configurado por meio de chaves DIP e pode ser alimentado por terminais ou pelo sistema de barramento de energia.

  • Item nº :

    S1SD-1AI-1U

  • Pedido (MOQ) :

    1

  • Pagamento :

    EXW

  • Origem do produto :

    Germany

  • Porto de embarque :

    Wuhan, Hubei, China

  • Tempo de espera :

    3-5 days

  • Peso :

    0.2KG

  • Descrição dos produtos

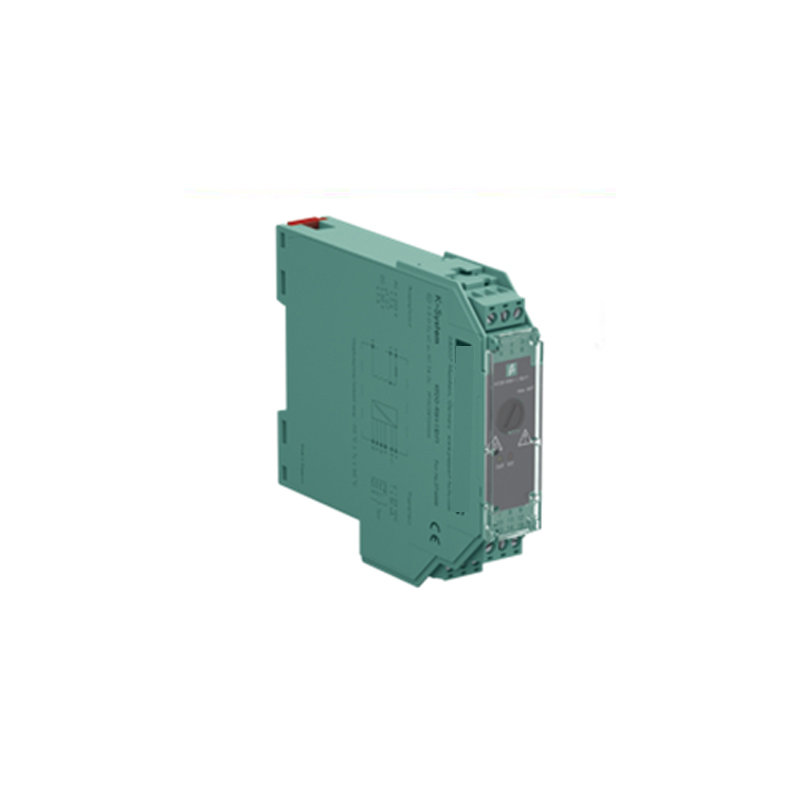

    Fonte de alimentação do transmissor Pepperl+Fuchs S1SD-1AI-1U

    Condicionador de sinal de 1 canal com saída de corrente e tensão

    Número do modeloS1SD-1AI-1U
    Local de origemAlemanha
    Dimensão/Peso6,2 mm x 97 mm x 107 mm / 0,2 kg
    Doençanovo e original
    Garantia1 ano
    Termos de envio
    		DHL Fedex TNT EMS UPS
    PagamentoTT / Western Union
    Prazo de entrega3 a 5 dias
    Serviço
    		Serviço online 24 horas

    KF-CTT-3GN2BU

    Principais características e benefícios

    • Isolamento galvânico: Proporciona isolamento reforçado entre os circuitos de campo e de controle (tensão de teste de 3 kV, 50 Hz, 1 min), protegendo contra loops de terra e falhas elétricas.

    • Sinais de saída dupla: Fornece simultaneamente saídas de corrente de 0/4 a 20 mA e de tensão de 0/2 a 10 V, oferecendo máxima flexibilidade de aplicação.

    • Compatibilidade de entrada versátil: Aceita sinais de transmissores de 2 e 3 fios, bem como fontes de corrente de 2 fios.

    • Alta precisão: A precisão de 0,1% da escala completa garante a transmissão confiável do sinal para medições precisas.

    • Configuração fácil: Configuração simples através de chaves DIP, sem necessidade de software.

    • Carcaça compacta S1: Com uma espessura ultrafina de 6,2 mm, economiza espaço no painel de controle.

    • Opções de alimentação flexíveis: Pode ser alimentado através de terminais de parafuso ou do sistema Power Bus.

    • Aprovações para áreas classificadas como perigosas: Certificações ATEX Zona 2, IECEx e UL para uso em atmosferas potencialmente explosivas.

    • Ampla faixa de temperatura de operação: -25 °C a +70 °C para ambientes industriais severos

    • MTBF longo: 445 anos de acordo com o número de série 29500 a uma temperatura ambiente média de 40°C.

    Especificações técnicas



    CategoriaEspecificação
    FabricantePepperl+Fuchs
    Número da peça276396
    Tipo de produtoFonte de alimentação/condicionador de sinal do transmissor
    Número de canais1
    Tipo de sinalEntrada analógica
    Tipo de habitaçãoS1 (6,2 mm de largura)

    Fornecer



    ParâmetroDetalhe
    ConexãoBarramento de alimentação ou terminais 1-, 2+
    Tensão nominal16,8 ... 31,2 V CC
    Dissipação de energia0,9 W
    Consumo de energia1,3 W
    MTBF445 anos (SN 29500, 40°C)

    Especificações de entrada



    ParâmetroDetalhe
    Compatibilidade de dispositivos de campoTransmissores de 2 e 3 fios, fontes de corrente de 2 fios
    ConexãoTerminais 5+, 6, 7-
    Sinal de entrada0/4 ... 20 mA
    Resistência de entrada25 Ω
    Tensão de circuito aberto≤ 22 V
    Corrente de curto-circuito30 mA
    Tensão disponível16 V a 20 mA
    Faixa de linearidade-1 ... 110%

    Especificações de saída



    ParâmetroDetalhe
    ConexãoTerminais 3-, 4+
    Saída de corrente analógica0/4 ... 20 mA (carga ≤ 600 Ω)
    Saída de tensão analógica0/2 ... 10 V (carga ≥ 2 kΩ)
    Ondulação≤ 10 mVefe

    Características de transferência



    ParâmetroDetalhe
    PrecisãoMáx. 0,1% do valor total
    Influência da temperatura< 100 ppm/K de valor em escala real
    Faixa de frequência0 ... 100 Hz
    Horário de subida / Horário de descida≤ 3,5 ms

    Isolamento Galvânico



    ParâmetroDetalhe
    Fonte de alimentação/saídaIsolamento reforçado, com classificação de 300 Vefe, teste 3 kV, 50 Hz, 1 min
    Circuitos de entrada/outrosIsolamento reforçado, com classificação de 300 Vefe, teste 3 kV, 50 Hz, 1 min
    PadrõesIEC/EN 61010-1

    Especificações ambientais e mecânicas



    CategoriaEspecificação
    Temperatura ambiente-25 ... 70°C (-13 ... 158°F)
    Temperatura de armazenamento-40 ... 85°C (-40 ... 185°F)
    Grau de proteçãoIP20
    Gás prejudicialProjetado para ISA-S71.04-1985, nível de severidade G3
    ConexãoTerminais de parafuso
    Seção transversal do núcleo0,5 ... 2,5 mm² (20 ... 14 AWG)
    MassaAproximadamente 70 g
    Dimensões (L x A x P)6,2 x 97 x 107 mm
    MontagemTrilho DIN de 35 mm (EN 60715)

    Aprovações para áreas classificadas como perigosas



    CertificaçãoAvaliação
    ATEXII 3G Ex nA IIC T4 Gc
    IECExEx nA IIC T4 Gc
    Aprovação ULE106378
    CertificadoDEMKO 16 ATEX 1750X

    Conformidade com as normas: EN 60079-0:2012+A11:2013, EN 60079-15:2010

    Aplicações

    O S1SD-1AI-1U é ideal para uma ampla gama de aplicações de automação industrial:





    IndústriaAplicativo
    Automação de ProcessosAlimentação e isolamento de transmissores de 4-20 mA para monitoramento de pressão, temperatura, vazão e nível.
    Petróleo e gásCondicionamento de sinalização para áreas classificadas como perigosas com aprovações ATEX/IECEx.
    Processamento QuímicoConexão de transmissores de campo a sistemas de controle com isolamento elétrico
    Automação de FábricaConversão e isolamento de sinais em painéis de controle
    Água e EsgotoMonitoramento de sensores de pressão, fluxo e nível.
