Principais características
Processador AMD SC520 de 133 MHz – Execução de alta velocidade a 0,15 ms por 1K de lógica booleana
Duas portas Ethernet de 10/100 Mbps – Switch de rede integrado com detecção automática de taxa de dados, duplex e crossover de cabos.
240 KB de memória configurável pelo usuário – Compartilhado entre a lógica do programa, os registradores %R, as entradas analógicas %AI e as saídas analógicas %AQ
Suporte a Ethernet Global Data (EGD) – Compartilhamento determinístico de dados entre produtores e consumidores, entre controladores.
Coprocessador matemático de ponto flutuante de hardware – Execução de processos mais rápida para cálculos avançados
Suporte a cliente/servidor Modbus TCP – Integração direta com sistemas SCADA e HMI de terceiros
Relógio com bateria de reserva – Mantém a hora e a data mesmo após ciclos de energia.
Endereço IP único para ambas as portas – Simplifica a configuração da rede
Parâmetros técnicos
Principais vantagens
1. Melhor desempenho da família Série 90-30
O CPU374 é o CPU mais rápida Disponível para a plataforma Série 90-30, apresentando um Processador AMD SC520 de 133 MHz que oferece uma taxa de varredura típica de 0,15 ms por 1K lógica booleana Isso o torna adequado para aplicações exigentes que requerem processamento de alta velocidade, como bancadas de teste, sistemas de inspeção e controle de processos complexos. .
2. Switch Ethernet de duas portas integrado
O CPU374 elimina os custos e a necessidade de espaço de módulos Ethernet separados, integrando um switch Ethernet de duas portas 10/100 Mbps diretamente na CPU As portas detectam automaticamente a taxa de dados, o modo duplex e a inversão do cabo, simplificando as conexões de rede e permitindo configurações em cadeia fáceis. Ambas as portas compartilham um endereço IP único, reduzindo a complexidade da rede .
3. Suporte abrangente ao protocolo
O CPU374 suporta Servidor SRTP, Ethernet Global Data (EGD), e Cliente/Servidor Modbus TCP protocolos Isso permite a troca de dados ponto a ponto determinística entre controladores via EGD e a integração direta com sistemas SCADA e HMI de terceiros via Modbus TCP. O servidor web integrado também permite que os usuários verifiquem os dados do PLC e as tabelas de falhas por meio de acesso à página web. .
4. Configuração flexível de memória
O 240 KB de memória de usuário configurável Pode ser alocado dinamicamente entre o armazenamento do programa e as tabelas de referência (%R, %AI, %AQ), permitindo a otimização para requisitos específicos da aplicação. O coprocessador matemático de ponto flutuante de hardware acelera ainda mais os cálculos complexos. .
5. Arquitetura comprovada da Série 90-30
O CPU374 integra-se perfeitamente com o extenso ecossistema de módulos de E/S e opcionais da Série 90-30, incluindo: Genius I/O, Profibus DP e DeviceNet redes Suporta até 8 placas de base (CPU mais 7 racks de expansão/remotos) e mais 4.000 pontos de entrada/saída no total .
Notas importantes sobre compatibilidade
Requisitos da fonte de alimentação
O CPU374 requer um Fonte de alimentação de alta capacidade — IC693PWR321 (Revisão K ou posterior), IC693PWR322 ou IC693PWR330 Utiliza aproximadamente 60% da capacidade de uma fonte de alimentação padrãoPortanto, verifique seu orçamento de energia antes da instalação. .
Programador portátil não suportado
A Série 90-30 O programador portátil (IC693PRG300) não pode ser usado. com a CPU374. A configuração completa, incluindo a configuração Ethernet, requer Edição Máquina Proficy, software Logic Developer, Control ou VersaPro .
Considerações sobre a inicialização
O CPU374 foi colocado em qualidade mantida por volta de 2006 Devido a um problema intermitente de inicialização, no qual o processador ocasionalmente não consegue entrar no modo de execução no primeiro ciclo de energia. Em ambientes com ruído elétrico e grandes cargas indutivas, a CPU pode iniciar no modo Parar/Programar em vez do modo Executar automático. Medidas de mitigação incluem verificar o estado da bateria antes de desligamentos programados, confirmar a integridade do aterramento e armazenar programas em memória não volátil. .
Aplicações
O CI693CPU374 é utilizado em diversas aplicações de controle industrial:
Modelos recomendados e produtos relacionados
O que está incluído
Observação: a fonte de alimentação, a placa de base, os módulos de E/S e o software de programação são vendidos separadamente.
Por que comprar conosco?
Em estoque – Pronto para envio imediato
Totalmente testado – Cada módulo foi verificado quanto à funcionalidade.
Garantia incluída Compre com confiança
Suporte técnico – Assistência de compatibilidade disponível
Perguntas frequentes (FAQ)
P1: O que é o GE Fanuc IC693CPU374?

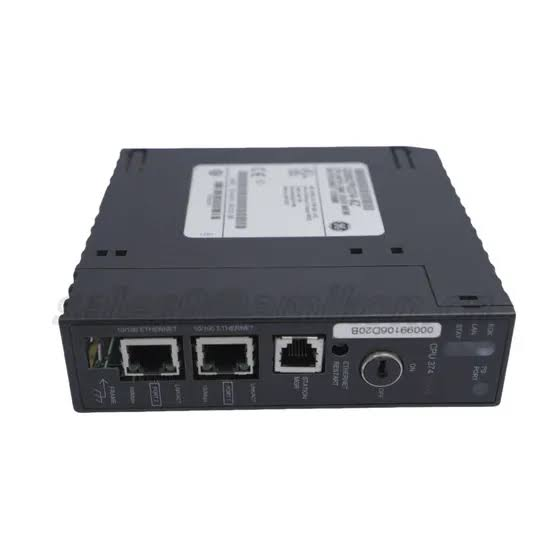

É o módulo de CPU de mais alto desempenho para a plataforma PLC Série 90-30, apresentando um Processador AMD SC520 de 133 MHz, 240 KB de memória de usuário configurável, e switch Ethernet de porta dupla integrado .
P2: O que diferencia o CPU374 de outros CPUs da Série 90-30?
O CPU374 é o CPU mais rápida na família (taxa de varredura de 0,15 ms/K) e inclui duas portas Ethernet 10/100 integradas Com um switch integrado, eliminando a necessidade de módulos Ethernet separados. .
Q3: Quanta memória de usuário o CPU374 possui?
Tem 240 KB (245.760 bytes) da memória total do usuário, compartilhada entre a lógica do programa, os registradores %R, as entradas analógicas %AI e as saídas analógicas %AQ. .
Q4: Quais protocolos Ethernet o CPU374 suporta?
Isso suporta Servidor SRTP, Ethernet Global Data (EGD), e Cliente/Servidor Modbus TCP protocolos .
Q5: O CPU374 suporta matemática de ponto flutuante?
Sim. Inclui um coprocessador matemático de ponto flutuante de hardware para uma execução de processo mais rápida .
Q6: Qual é a fonte de alimentação necessária para a CPU374?
É necessário um Fonte de alimentação de alta capacidade — IC693PWR321 (Revisão K ou posterior), IC693PWR322 ou IC693PWR330. Utiliza aproximadamente 60% da capacidade de uma fonte de alimentação padrão. .
Q7: Posso usar o programador portátil com a CPU374?
Não. O programador portátil não pode visualizar ou editar programas de usuário na CPU374. Edição Máquina ProficyPara a configuração completa, é necessário o software Logic Developer, Control ou VersaPro. .
Q8: Quantas placas base o CPU374 suporta?
Suporta até 8 placas de base — uma placa base para CPU mais sete placas base de expansão e/ou remotas .
Q9: Quais são as dimensões físicas e o peso?
O módulo possui o formato Series 90-30 de slot único. O peso é de aproximadamente 0,32 kg .
Q10: Qual é a faixa de temperatura de operação?
A CPU374 opera a partir de 0 a 60°C (32 a 140°F) .
