Principais parâmetros e recursos
Principais características e vantagens
Bypass de hardware sem interrupçãoO principal diferencial da placa é o seu nível de hardware. lógica de bypass 2oo3 com um tempo de comutação de < 3,2 nsIsso permite que o sistema de excitação permaneça em regulação de circuito fechado mesmo quando o barramento principal InSync estiver offline para manutenção ou atualizações. Essa característica possibilita estratégias de atualização sem tempo de inatividade para unidades geradoras críticas em usinas de energia, instalações de GNL e sistemas de propulsão marítima. .
Compatibilidade com múltiplos sinais e condicionamento de sinaisA placa processa diversos sinais analógicos, incluindo: Entradas/saídas de 4–20 mA, sinais de posição LVDT/LVDR, entradas de termopar e saídas de servoválvula.Ele realiza o escalonamento e o condicionamento de sinais otimizados para ambientes de controle de turbinas, reduzindo a necessidade de transmissores externos adicionais. .
Comunicação independente de protocoloEle suporta múltiplos protocolos de barramento.RS-485, CAN, Profibus DP e interfaces seriais proprietárias.—permitindo integração flexível com arquiteturas de controle existentes sem exigir reconfiguração da rede .
Jumpers de hardware configuráveisA placa possui jumpers de hardware (J1/J2 para seleção do circuito de saída em mA, J5/J6 para faixa de corrente de 20 mA/200 mA, J7 para teste RS-232, J8 para ativação do oscilador) que permitem a personalização para requisitos específicos de aplicação e testes funcionais. .
Design robusto e com possibilidade de troca a quenteA placa suporta substituição hot-swapCom um tempo médio de substituição inferior a 2 minutos, sua carcaça de alumínio e revestimento conformal oferecem resistência à névoa salina e vibração (5 g), tornando-o adequado para ambientes industriais severos, incluindo aplicações marítimas e offshore. .
Aplicações típicas
O IS200ISBBG2AAB é implantado em sistemas de controle críticos onde a excitação ininterrupta é essencial. :
Usinas Termoelétricas a CarvãoPermitir a manutenção da excitação do gerador enquanto a unidade permanece online, reduzindo o tempo de inatividade em até 80% em um estudo de caso de uma usina de 600 MW. .
Modernização do sistema de controle da turbina a gásMelhoria da precisão do sinal de fluxo de combustível (4–20 mA) e redução das perdas de eficiência da turbina em 3% em uma usina termelétrica a gás natural. .
Fundição contínua em siderúrgicaManutenção de um campo magnético constante durante modificações no sistema de excitação CC para evitar a quebra de tarugos de aço. .
Estações de compressão de gasodutos de GNLContinuar enviando comandos de limite de torque para os inversores de frequência durante a manutenção do barramento para evitar sobretensão no compressor. .
Sistemas de propulsão marítima: Assumir automaticamente o controle da excitação caso a estrutura principal falhe devido à corrosão por névoa salina durante viagens marítimas. .
Perguntas frequentes (FAQ)
Q1: Qual é a função principal do IS200ISBBG2AAB?

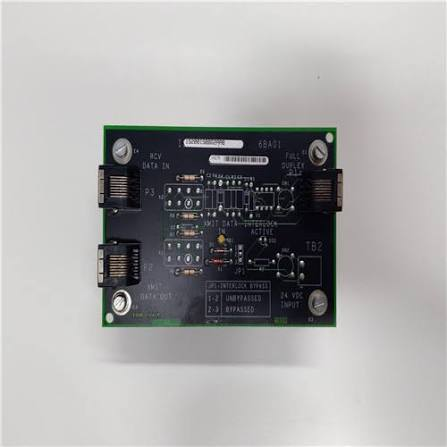

A: Trata-se de uma placa de circuito impresso (PCB) de bypass do barramento InSync para sistemas de excitação GE EX2100 e controles de turbina Mark VI. Sua função é fornecer um canal de bypass de hardware que mantém a transmissão de dados críticos de controle de excitação quando o barramento InSync principal está offline, garantindo a regulação ininterrupta da excitação do gerador. .
P2: O IS200ISBBG2AAB ainda está em produção?
A: O quadro está listado como em serviço/ativo na fase do ciclo de vida por algumas fontes, com fornecimento a longo prazo e suporte técnico disponíveis. A disponibilidade é feita principalmente por meio de fornecedores terceirizados e canais de excedentes. .
P3: O motor IS200ISBBG2AAB pode ser trocado com o motor ligado?
A: Sim. A placa suporta substituição a quente quando instalada em configurações redundantes, com um tempo médio de substituição inferior a 2 minutos. No entanto, sempre verifique se o caminho redundante está intacto antes da remoção. .
Q4: Qual é o tempo de comutação da função de bypass?
A: A lógica de bypass em nível de hardware atinge um tempo de comutação de < 3,2 nanossegundos, garantindo uma transição perfeita sem interromper a regulação da excitação .
Q5: Quais são as placas complementares compatíveis?
A: O conselho se comunica com conselhos complementares, incluindo TCQC, STCA e TCTG através de conectores dedicados (3PL, JE, JD) para integração nos núcleos Mark VI/O R1/R2/R3 .
Q6: Qual é a importância dos jumpers de hardware J1–J8?
A: Os jumpers configuram as faixas de corrente e permitem testes funcionais: J1/J2 para seleção do circuito de saída em mA; J5/J6 para faixa de corrente de 20 mA/200 mA; J7 para teste de placa RS-232; J8 para ativação do oscilador .
Q7: O que deve ser verificado antes de substituir a placa?
A: Confirme o A alimentação do gabinete de 24 VCC é isolada. Antes de realizar a troca a quente, faça a manutenção para evitar danos por sobretensão no conversor flyback e na placa traseira. Inspecione os contatos dourados dos conectores de borda a cada 6 meses e limpe-os com álcool isopropílico para evitar erros de comunicação relacionados à oxidação. Verifique os capacitores eletrolíticos de alumínio na placa a cada 12 meses e substitua a placa se forem detectados estufamentos. .
Modelos recomendados e produtos relacionados
O IS200ISBBG2AAB faz parte do ecossistema de excitação GE EX2100 e controle de turbina Mark VI. Abaixo estão os modelos e componentes relacionados:
Orientações para a seleção: Para sistemas EX2100 ou Mark VI existentes que requerem capacidade de bypass do barramento InSync, o IS200ISBBG2AAB é a peça correta. Verifique se a revisão funcional (1A) e a revisão da arte (B) correspondem à configuração do seu sistema. Para novas instalações ou grandes atualizações, consulte a GE Vernova para obter alternativas de produção atuais.
