Principais características
Terminação PROFIBUS passiva – Oferece conexão de campo DB9 padrão, adaptação de impedância e condicionamento de sinal sem processamento integrado.
Isolamento galvânico de 2500 VCA – Separa a fiação PROFIBUS de campo do backplane Mark VIe, protegendo os componentes eletrônicos de controle contra loops de terra e transientes.
Chip de identificação eletrônica integrado – O resistor de identificação não volátil transmite o modelo da placa e a contagem de canais para o pacote PPRFH na inicialização, para reconhecimento automático de hardware.
Proteção abrangente contra ESD e surtos – Proteção ESD de ±6kV por contato / ±12kV por entreferro; supressão de surtos TVS e filtragem RC nos terminais de campo.
Suporte à arquitetura redundante TMR – Compatível com sistemas triplamente redundantes modulares; três placas SPID podem distribuir um tronco PROFIBUS para três pacotes PPRFH redundantes para votação 2oo3.
Compatível com troca a quente – Projetado para substituição sem desligamento do sistema em configurações redundantes
Porta de serviço DB9 montada lateralmente – Derivação PROFIBUS secundária para conexão temporária de ferramentas de serviço sem interromper o tronco do barramento principal.
Parâmetros técnicos
Principais vantagens
1. Interface crítica da camada física PROFIBUS
O IS200SPIDG1A fornece a conexão essencial da camada física entre o módulo de gateway PPRFH do controlador Mark VIe e a rede PROFIBUS de campo. Dispositivos de campo, como reguladores Woodward, controladores de excitação ABB, monitores de vibração Bently Nevada, estações de E/S remotas e inversores de frequência, conectam-se através da porta DB9 e dos terminais de parafuso da placa SPID.Sem esta placa de terminação, o pacote PPRFH não consegue interagir fisicamente com o tronco PROFIBUS.
2. Integridade de sinal robusta em ambientes eletricamente ruidosos
Os painéis de controle de turbinas são repletos de inversores de frequência, sistemas de excitação e equipamentos de comutação de alta potência que geram significativa interferência eletromagnética. A placa SPID inclui redes de filtros passa-baixa RC por canal, Supressão de surtos TVS, e Isolamento galvânico de 2500 VCA para suprimir esse ruído antes que os sinais PROFIBUS cheguem ao pacote PPRFHIsso garante uma comunicação estável no barramento e evita desconexões falsas ou timeouts de comunicação.
3. Redundância TMR para aplicações críticas de segurança
Nas configurações Mark VIe TMR (Triple Modular Redundant), três placas SPID funcionam em paralelo com três módulos PPRFH. O hardware da placa SPID pode distribuir um único tronco PROFIBUS para vários módulos de gateway, permitindo votação de hardware 2003 status da comunicação PROFIBUSEssa arquitetura atende aos requisitos de tolerância a falhas dos sistemas ETS (Sistema de Desligamento de Emergência) de turbinas a gás e dos esquemas de proteção de turbinas a vapor.
4. Identificação automática de hardware
O chip de identificação eletrônica integrado transmite o modelo da placa e a configuração do canal PROFIBUS para o pacote PPRFH ao ligar.Esse reconhecimento automático elimina a configuração manual das chaves DIP para identificação da placa, reduzindo o tempo de comissionamento e evitando erros de configuração ao substituir placas em campo.
5. Confiabilidade comprovada na geração de energia
O IS200SPIDG1A é utilizado em usinas de turbinas a gás, turbinas a vapor e ciclos combinados em todo o mundo. Seu design passivo (sem processamento ou firmware integrados) elimina o risco de incompatibilidade com revisões de software — a placa transmite os sinais corretamente ou não, facilitando a solução de problemas em campo..
Aplicações
O IS200SPIDG1A é utilizado em aplicações críticas de geração de energia e controle industrial:
Funções principais
Terminação de sinal PROFIBUS – Fornece conexão de campo DB9 e adaptação de impedância para tronco PROFIBUS DP
Filtragem e isolamento de sinais – Filtragem RC, proteção contra surtos e isolamento de 2500 VCA entre o campo e o backplane
Reconhecimento de ID de hardware – Chip de identificação integrado para identificação automática da placa pelo pacote PPRFH
Distribuição do sinal TMR – Divide o tronco PROFIBUS para pacotes PPRFH redundantes em configurações TMR
Acesso ao serviço – Porta DB9 lateral para conexão temporária de ferramentas de serviço sem interromper o barramento principal.
Modelos recomendados e produtos relacionados
Nota importante sobre compatibilidade: O IS200SPIDG1A não podem operar de forma independenteDeve ser emparelhado com um Pacote de E/S do Gateway Mestre PROFIBUS IS220PPRFHA variante SPIDG2A é uma geração de hardware revisada com firmware incompatível e não pode ser trocado com o G1AVerifique o sufixo exato na documentação do seu sistema.
O que está incluído
Observação: o pacote de E/S IS220PPRFH, os cabos PROFIBUS, os acessórios de montagem e o software de configuração ToolboxST são vendidos separadamente.
Por que comprar conosco?
Em estoque – Pronto para envio imediato
Totalmente testado – Cada placa foi verificada quanto à funcionalidade.
Garantia incluída – Garantia de 12 meses para sua confiança na compra
Suporte técnico – Assistência de compatibilidade disponível
Perguntas frequentes (FAQ)
P1: O que é o GE IS200SPIDG1A?

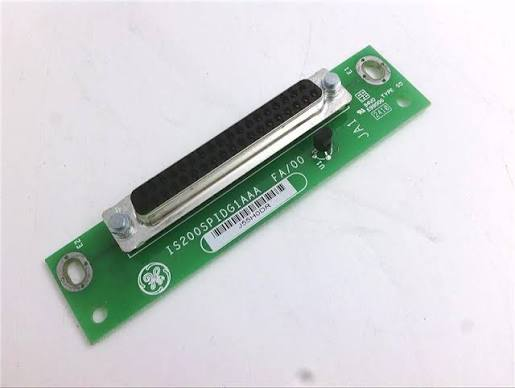

É um Placa de Terminal de Gateway Mestre PROFIBUS (SPID) para o sistema de controle da turbina GE Mark VIe. Ele fornece a interface física entre o módulo de E/S mestre PROFIBUS IS220PPRFH e as redes PROFIBUS-DP de campo, gerenciando a terminação, filtragem e isolamento de sinais..
Q2: O IS200SPIDG1A pode operar de forma autônoma?
Não. A placa SPID é uma placa de terminação passiva sem processamento integrado. Deve ser emparelhado com um Pacote de E/S do Gateway Mestre PROFIBUS IS220PPRFH, que executa todo o processamento da pilha mestre PROFIBUS e a detecção de falhas no barramento..
Q3: Qual é a diferença entre IS200SPIDG1A e IS200SPIDG1ABA?
O Sufixo ABA indica o totalmente revestido conforme Revisão de produção. A base G1A possui um revestimento mais fino. Ambas são funcionalmente idênticas; a ABA oferece proteção aprimorada contra umidade, névoa de óleo e contaminantes em ambientes agressivos de turbinas..
Q4: Qual é a taxa de transmissão PROFIBUS e a capacidade de dispositivos escravos?
A placa suporta taxas de transmissão PROFIBUS DP de 9,6 kbps a 12 Mbps. Até 31 dispositivos escravos DP pode ser conectado por tronco de barramento em um segmento RS485 padrão.
Q5: Esta placa suporta configurações redundantes TMR?
Sim. Nos sistemas Mark VIe TMR, três placas SPID funcionam com três módulos PPRFH. O hardware SPID pode distribuir um tronco PROFIBUS para vários módulos de gateway, permitindo votação de hardware 2003 sobre o status da comunicação.
Q6: Qual é o nível de isolamento?
O conselho fornece Isolamento galvânico de 2500 VCA entre a fiação PROFIBUS de campo e os circuitos do backplane do rack. Também inclui Proteção ESD de contato ±6kV / entreferro ±12kV em terminais de campo.
Q7: Qual é a função da porta DB9 lateral?
O montado lateral Porta DB9 D-Sub Fornece uma conexão PROFIBUS secundária para conexão temporária de ferramentas de serviço. Isso permite acesso para diagnóstico sem interromper o barramento principal, o que prejudicaria a comunicação com todos os dispositivos escravos subsequentes..
P8: Posso substituir esta placa com o sistema em funcionamento?
Troca a quente É suportado em configurações redundantes. Em configurações simples (simplex), a alimentação do rack deve ser desligada antes da substituição para evitar a interrupção da comunicação PROFIBUS..
Q9: Qual é o país de origem?
Estados Unidos (EUA), fabricado em Salem, Virgínia..
Q10: O que devo verificar antes de fazer o pedido?
Sempre verifique o número de peça exato (SPIDG1A vs. SPIDG1ABA vs. SPIDG2A), confirme o seu configuração do sistema (simplex ou TMR) e verifique se você tem a correspondência. Pacote de E/S IS220PPRFH no seu sistema.
