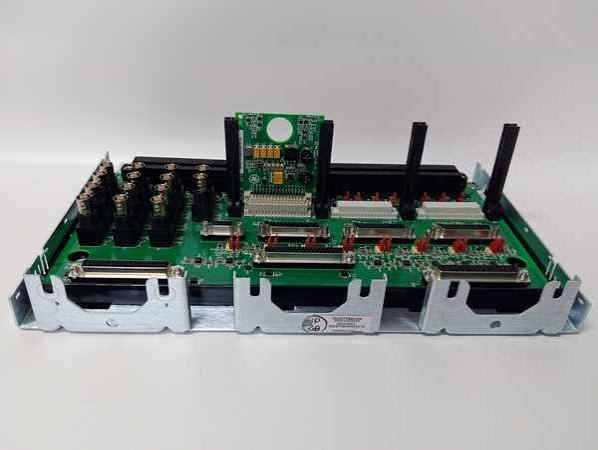

Principais características
Capacidade de entrada multicanal – Suporta 8 canais de vibração independentes, 4 canais de posição, e 1 Circuito de sonda de referência/fasador chaveado
Ampla compatibilidade com sensores – Interface direta com sondas de proximidade de correntes parasitas (Série Bently Nevada 3300/3500), Velocímetros, sensores de velocidade sísmica, acelerômetros, e Transmissores alimentados por loop de 4–20 mA
Excitação do sensor CC de -24 V integrada – Fornece excitação isolada de -24 V CC para pré-amplificadores de sonda de proximidade, até 12 mA por canal.
Saídas em buffer – Saídas de teste com buffer BNC por canal mais Conectores DB9 e DB25 para conectar equipamentos de diagnóstico externos sem interferir no caminho do sinal principal.
Alto nível de isolamento – Isolamento galvânico de 1500 V CC a 2500 Vrms entre o lado do campo e o lado do rack de controle, rejeitando interferências do circuito de aterramento da planta
Proteção e diagnóstico contra interferência eletromagnética (EMI) – Supressão de EMI/RFI por canal, proteção contra surtos e detecção de circuito aberto/curto-circuito do sensor com indicadores LED de status para alarmes de falha de alimentação da placa e do canal.
Parâmetros técnicos
Principais vantagens
1. Interface de sinal crítico para proteção de turbinas
O IS200TVBAH2ACC serve como interface de sinal principal entre os sensores de vibração de campo e o pacote de E/S de monitoramento de vibração VVIB/PVIB do sistema de controle Mark VIe. Ele converte os sinais brutos dos sensores em dados de vibração de alta resolução, permitindo que o sistema detecte desequilíbrio mecânico, deslocamento do eixo, desgaste do rolamento ou desalinhamento em tempo real.
2. Excitação de sensores a bordo e condicionamento de sinal
Diferentemente das placas analógicas padrão, a TVBA foi projetada especificamente para lidar com os sinais CA de alta frequência e a excitação de tensão negativa (-24 V CC) exigidos pelas sondas de vibração industriais. Ela fornece excitação isolada de -24 V CC para pré-amplificadores de sondas de proximidade e realiza filtragem e condicionamento de sinal por hardware, convertendo sinais de vibração de campo fracos em valores analógicos padronizados antes da transmissão para o processador.
3. Revestimento Conformal (ACC) para Ambientes Agressivos
O "ACC" O sufixo indica que a placa foi tratada com revestimento conforme, proporcionando proteção extra contra umidade, poeira, produtos químicos e contaminantes industriais. Em ambientes com condensação ou corrosivos, como gabinetes de turbinas a vapor, placas sem revestimento podem desenvolver falhas de fuga em entradas de alta tensão em poucos meses.
4. Suporte para arquiteturas redundantes
A placa foi projetada para uso em simplex, redundância dupla e TMR (Redundância Modular Tripla) Em aplicações TMR, os sinais de vibração são distribuídos para três pacotes de E/S redundantes (R, S e T) para lógica de proteção por votação, melhorando a disponibilidade do sistema e a tolerância a falhas.
5. Diagnóstico abrangente e capacidade de teste externo
O sistema de diagnóstico integrado monitora continuamente circuitos abertos/curtos-circuitos nos sensores, anomalias na alimentação de excitação e falhas nos cabos planos, reportando-as ao controlador principal da turbina por meio de indicações em LED e alarmes. Saídas BNC com buffer por canal permitem a conexão de analisadores de vibração externos para verificação offline do sinal sem a necessidade de desconectar a fiação de campo.
Aplicações
O IS200TVBAH2ACC é utilizado em aplicações críticas de monitoramento e proteção de condições de máquinas rotativas:
Funções principais
Terminação do sinal – Fornece terminais de parafuso removíveis para fiação em campo de sensores de proximidade, acelerômetros, sensores sísmicos e transmissores de 4–20 mA.
Excitação do sensor – Fornece alimentação CC isolada de -24 V para pré-amplificadores de sondas de proximidade.
Condicionamento de sinal – Filtragem e condicionamento de hardware de sinais analógicos de vibração para transmissão ao processador
Saídas em buffer – Saídas BNC por canal para acesso a equipamentos de diagnóstico externos.
Detecção de falhas – Detecção de circuito aberto/curto-circuito do sensor e anomalia na alimentação de excitação com emissão de alarmes
Modelos recomendados e produtos relacionados
Nota importante sobre compatibilidade: O conselho da TVBA não pode operar de forma independente—deve ser emparelhado com um Mark VI/Mark VIe Pacote de processador de monitoramento de vibração PVBA ou VVIBUm teste simulado de vibração completo é obrigatório após a substituição. Em configurações TMR, todos os três racks devem usar o mesma versão (H2ACC); a mistura de placas H1A e H2A causa falhas de votação por "incompatibilidade de hardware".
O que está incluído
Observação: o pacote de processadores PVBA/VVIB, os cabos planos, os sensores de campo e o software de configuração são vendidos separadamente.
Por que comprar conosco?
Em estoque – Pronto para envio imediato
Totalmente testado – Cada placa foi verificada quanto à funcionalidade.
Garantia incluída Compre com confiança
Suporte técnico – Assistência de compatibilidade disponível
Perguntas frequentes (FAQ)
P1: O que é o GE IS200TVBAH2ACC?
É um Placa de terminais de entrada de vibração (TVBA) para os sistemas de controle de turbina GE Speedtronic Mark VI e Mark VIe. Serve como interface de sinal entre os sensores de vibração de campo e os processadores de monitoramento de vibração (PVBA/VVIB), fornecendo condicionamento de sinal, excitação do sensor e terminação.
Q2: Quais tipos de sensores esta placa suporta?
Isso suporta sondas de proximidade de correntes parasitas (como a série Bentley Nevada 3300/3500), Velocímetros, sensores de velocidade sísmica, acelerômetros, e Transmissores alimentados por loop de 4–20 mA.
Q3: O que significa o sufixo ACC?
ACC indica revestimento conformeEssa camada protetora oferece resistência adicional contra umidade, poeira, produtos químicos e contaminantes industriais, tornando-a adequada para ambientes agressivos em usinas de energia e instalações industriais.
Q4: Esta placa pode ser trocada a quente?
Não. A alimentação do rack deve ser desenergizado Antes da substituição da placa, é estritamente proibida a troca a quente para evitar que transientes elétricos interfiram no caminho do sinal de monitoramento ou danifiquem os circuitos de comunicação do backplane. Devem ser observadas precauções contra ESD ao manusear a placa de circuito impresso.
Q5: Esta placa suporta configurações TMR (Triple Modular Redundant)?
Sim. Ele foi projetado para uso em simplex, duplamente redundante e TMR Em aplicações TMR, os sinais são distribuídos para três módulos de E/S redundantes (R, S e T) para lógica de proteção de votação. No entanto, todos os três racks devem usar a mesma versão (H2ACC).
Q6: O que deve ser feito se a entrada Keyphasor não for usada?
O circuito de entrada Keyphasor (circuito 13) deve ser encerrado conforme documentação do sistema Quando nenhuma sonda está conectada. Deixar a entrada flutuando pode causar captação de ruído no backplane, potencialmente acionando sinais de diagnóstico espúrios.
Q7: Quais itens principais devem ser verificados durante a instalação?
Confirmar tensão de intervalo está dentro da faixa operacional especificada de -10 VCC (para sondas de proximidade)
Garantir Os parafusos de montagem da placa estão totalmente apertados. (eles servem como o caminho de aterramento principal do chassi)
Usar fiação de par trançado blindada Para sensores de campo, com blindagens terminadas no barramento de aterramento da placa de terminais.
Verificar conectores de cabo plano estão totalmente travadas, sem pinos soltos.
Q8: Qual é o país de origem?
Estados Unidos (EUA).
Q9: Esta placa pode ser usada apenas com o processador GE?
Sim. O conselho não pode operar de forma independente—deve ser emparelhado com um Mark VI/Mark VIe Pacote de processador de monitoramento de vibração PVBA ou VVIBÉ obrigatório um teste simulado de vibração completo após a substituição.
Q10: O que devo verificar antes de fazer o pedido?
Sempre verifique o número de peça exato (IS200TVBAH2ACC), confirme o seu configuração do sistema (simplex, dual ou TMR) e verifique o versão de placa existente (H1A vs. H2A) para compatibilidade.
