Novo kit de unidade de processador redundante ABB 3BSE018157R1 PM861AK01

Novo kit de unidade de processador redundante ABB 3BSE018157R1 PM861AK01

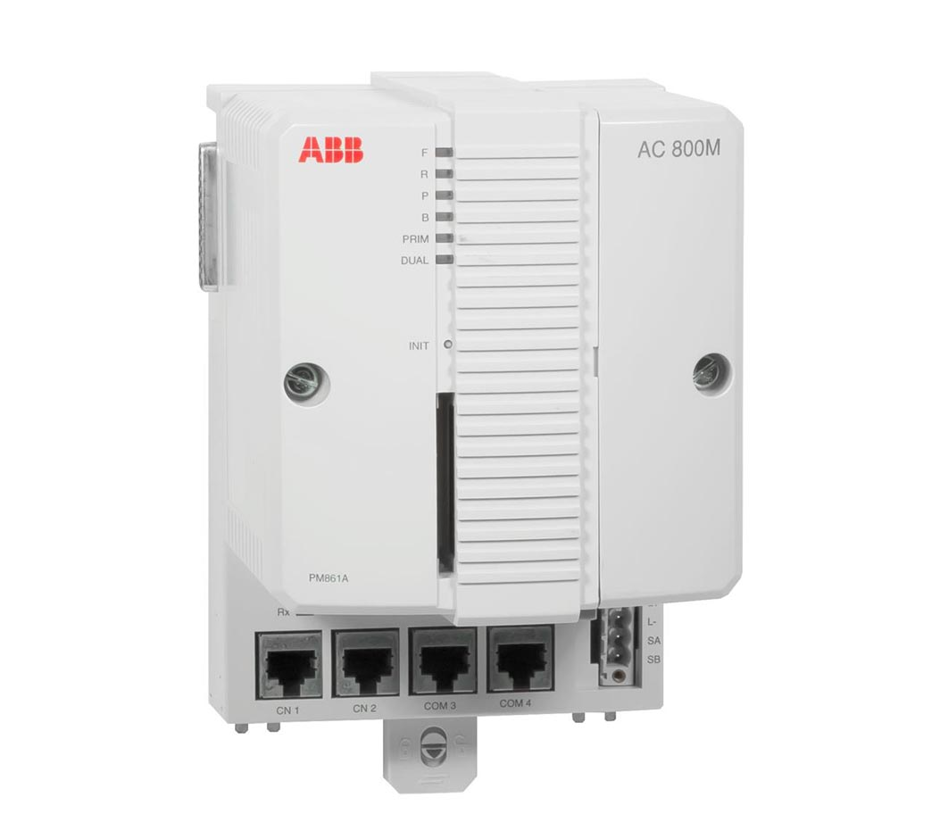

O ABB PM861AK01 3BSE018157R1 é um kit de unidade de processador redundante Da família de controladores AC 800M, que serve como núcleo central de processamento para os sistemas de controle distribuído ABB System 800xA.O controlador suporta redundância completa, incluindo CPU, barramento CEX, interfaces de comunicação e E/S S800, com tempo de failover inferior a 10 ms, tornando-o ideal para o controle de processos críticos nas indústrias de geração de energia, petróleo e gás e química.

  • Item nº :

    3BSE018157R1 PM861AK01

  • Pedido (MOQ) :

    1 Piece

  • Pagamento :

    EXW

  • Origem do produto :

    Germany/Finland/Sweden

  • Porto de embarque :

    Wuhan

  • Tempo de espera :

    3~5 days

  • Peso :

    3kg

  • Detalhes do produto



    EspecificaçãoDescrição
    FabricanteABB
    ModeloPM861AK01
    Número do artigo3BSE018157R1
    Família de produtosAC 800M / Sistema 800xA
    Tipo de produtoKit de Unidade de Processador Redundante (Kit de CPU)
    ProcessadorMPC860, 48 MHz
    Desempenho0,23 ms por 1000 operações booleanas
    Memória16 MB de RAM (com detecção e correção de erros ECC)
    Memória Flash8 MB para armazenamento de firmware
    RedundânciaSim – CPU, barramento CEX, interfaces de comunicação, E/S S800
    Tempo de transição≤ 10 ms em configuração redundante
    Portas Ethernet2 x RJ45 (CN1, CN2) para rede de controle
    Portas seriais2 x RJ45 (COM3: RS-232C com controle de modem; COM4: porta isolada para ferramenta de configuração)
    Fonte de energia24 V CC (19,2–30 V CC)
    Consumo de energiaTip. 6,0 W, Máx. 10,3 W
    Bateria de reservaBateria de lítio de 3,6 V (incluída)
    Módulos CEX-BusAté 12 módulos de comunicação
    Capacidade de E/SAté 96 módulos de E/S (não redundantes); 12 clusters de E/S S800
    Classe de proteçãoIP20
    MontagemTrilho DIN (mecanismo de deslizamento e travamento)
    Dimensões119 mm L × 189 mm A × 135 mm P
    PesoAproximadamente 1,15 kg (apenas o módulo)
    CertificaçõesCE, UL, cULus, ATEX Zona 2, Marinha (ABS, DNV, LR, BV)
    Status do ciclo de vidaAtivo (Maduro)

    Conteúdo do kit (PM861AK01):

    • 1 x Módulo de CPU PM861A (3BSE018168R1)

    • 1 x placa de base TP830

    • 1 x Terminador de barramento CEX TB850

    • 1 x Terminador ModuleBus TB807

    • 1 x bateria de reserva (4943013-6)

    • Tomada de energia

    Recomendações de modelos de produtos relacionados



    ModeloDescriçãoAplicação típica
    PM861AK01 (este modelo)Kit de CPU redundante, PM861A, 16 MB de RAMControle de processos críticos de alta disponibilidade
    PM861K01Kit com uma única CPU, 1 x PM861AAplicações não redundantes
    PM856AK01Kit de CPU redundante de baixo desempenho (24 MHz)Aplicações menores que exigem redundância
    PM862AK01Kit de CPU redundante de alto desempenho (32 MB de RAM)Aplicações exigentes que requerem mais capacidade
    PM866AK02Kit de CPU redundante de alto desempenho (64 MB de RAM)Aplicações DCS em larga escala
    TP830Placa de base para PM861APlaca de base de substituição
    TB850Terminador CEX-BusTerminação de barramento para CEX-Bus
    TB807Terminador ModuleBusTerminação de barramento para expansão de E/S
    CI854BK01Interface de comunicação PROFIBUS DP-V1Conectividade de dispositivos de campo PROFIBUS
    CI867K01Interface de comunicação Modbus TCPIntegração Modbus TCP

    Pagamento e entrega

    Perguntas frequentes

    P1: O que está incluído no kit PM861AK01?

    O PM861AK01 é um kit completo de CPU redundante Contém: 1 módulo de CPU PM861A, 1 placa de base TP830, 1 terminador de barramento CEX TB850, 1 terminador de barramento ModuleBus TB807, 1 bateria de backup (4943013-6) e um plugue de alimentação.

    Q2: Qual é o tempo de comutação em uma configuração redundante?

    O PM861AK01 atinge tempo de failover de ≤ 10 ms em configuração redundante. Isso garante uma transferência perfeita e sem interrupções da CPU primária para a CPU de backup, o que é fundamental para processos contínuos como geração e refino de energia.

    Q3: Quais interfaces de comunicação este controlador oferece?

    A placa de base do controlador inclui:

    • 2 portas Ethernet RJ45 (CN1, CN2) para conexão de rede de controle (suporta redundância)

    • 2 portas seriais RJ45 (COM3, COM4)COM3 é RS-232C com sinais de controle de modem; COM4 é isolado para conexão da ferramenta de configuração.

    Q4: Qual é a diferença entre PM861AK01 e PM861K01?

    O PM861AK01 é um kit redundante Contendo uma única unidade de CPU projetada para emparelhamento com outra PM861AK01 em uma configuração de espera ativa. PM861K01 é um kit de CPU única Para aplicações não redundantes. Para processos críticos que exigem alta disponibilidade, recomenda-se a versão redundante AK01.

    Q5: Quais são os sintomas comuns de uma falha no PM861AK01?

    Os sinais comuns de falha incluem: O processador está demorando mais para iniciar., Indicações inesperadas de status por LED, problemas ocasionais de comunicação com o sistema AC 800M, ou O controlador não está respondendo como esperado.Antes de substituir a CPU, verifique as conexões da fonte de alimentação, os indicadores de status da CPU, os cabos e módulos de comunicação e o estado da bateria.
