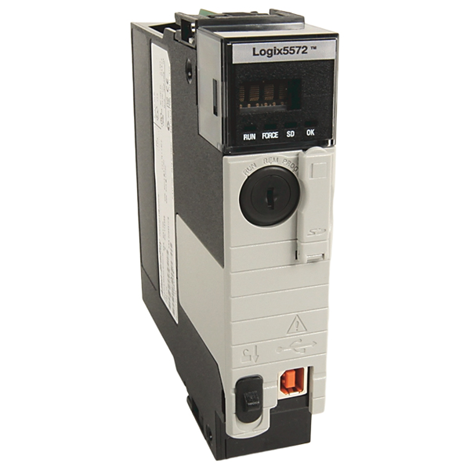

O Allen-Bradley 1756-L72 é um Controlador de automação programável ControlLogix 5572 apresentando 4 MB de memória do usuário e 0,98 MB de memória de E/SSuporta até 128.000 pontos de E/S digitais e 4.000 pontos de E/S analógicos, tornando-o ideal para aplicações de automação industrial de médio a grande porte.
Item nº :
1756-L72Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
USAPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
5kg| Especificação | Descrição |
|---|---|
| Fabricante | Rockwell Automation (Allen-Bradley) |
| Modelo | 1756-L72 |
| Família de produtos | ControlLogix 5572 |
| Tipo de produto | Controlador de Automação Programável (PAC) |
| Memória do usuário | 4 MB |
| Memória de E/S | 0,98 MB |
| Memória não volátil | Cartão SD de 1 GB (1784-SD1) incluído; atualizável com 1784-SD2. |
| Entradas e saídas digitais máximas | 128.000 pontos |
| Entrada/Saída Analógica Máxima | 4.000 pontos |
| Tarefas do Controlador | Máximo de 32 tarefas (contínuas, periódicas, por evento) |
| Programas por tarefa | Até 1.000 programas por tarefa (Logix Designer v24 ou posterior) |
| Portas integradas | 1 x USB 2.0 Tipo B (somente para programação) |
| Comunicação local | USB 2.0 de velocidade máxima |
| Mostrar | Visor LCD integrado para diagnóstico e informações de funcionamento. |
| Dissipação de energia | 2,5 W |
| Consumo de corrente do backplane | 800 mA a 5,1 V CC; 5 mA a 1,2 V CC |
| Temperatura de operação | 0°C a +60°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Umidade Relativa | 5% a 95% (sem condensação) |
| Slots do chassi | 1 |
| Peso | Aproximadamente 0,25 kg |
| Software de programação | Studio 5000 Logix Designer v20 ou posterior |
| Status do ciclo de vida | Ativo |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| 1756-L71 | ControlLogix 5571 com 2 MB memória do usuário | Aplicações menores que exigem menos memória. |
| 1756-L73 | ControlLogix 5573 com 8 MB memória do usuário | Aplicações maiores com lógica mais complexa |
| 1756-L74 | ControlLogix 5574 com 16 MB memória do usuário | Aplicações de ponta e com uso intensivo de dados |
| 1756-L75 | ControlLogix 5575 com 32 MB memória do usuário | Requisitos máximos de memória para sistemas de grande escala |
| 1756-L72S | Controlador de segurança GuardLogix com 4 MB + 2 MB de memória de segurança | Aplicações que exigem controle de segurança integrado |
| 1756-L72EROM | Versão com armadura EtherNet/IP de porta dupla e 4 MB memória | Aplicações em ambientes extremos ou em máquinas |
| 1756-ESMCAP | Módulo de armazenamento de energia (substitui a bateria de lítio) | Retenção de memória sem necessidade de manutenção da bateria |
Q1: Qual é a capacidade de memória do usuário do 1756-L72?
O modelo 1756-L72 possui 4 MB de memória do usuário e 0,98 MB de memória de E/SO controlador também inclui um Cartão Secure Digital (SD) de 1 GB (1784-SD1) que fornece memória não volátil para armazenamento de programas e registro de dados .
P2: O modelo 1756-L72 possui Ethernet integrada ou outras portas de comunicação?
Não. Assim como todos os controladores padrão da série 1756-L7x, o 1756-L72 possui apenas um Porta de programação USB 2.0 integrado. Para conectividade de rede, você deve instalar módulos de comunicação separados, como o 1756-EN2T (EtherNet/IP), 1756-CN2 (ControlNet), ou 1756-DNB (DeviceNet) no mesmo chassi .
Q3: Qual software é necessário para programar o 1756-L72?
O controlador é programado usando Studio 5000 Logix Designer versão 20 ou posteriorVersões anteriores do RSLogix 5000 também podem ser compatíveis com o controlador, dependendo da revisão específica. O controlador requer a revisão de firmware 20.012 ou posterior. .
Q4: O modelo 1756-L72 requer uma bateria para backup de memória?
Não. O modelo 1756-L72 utiliza um Módulo de armazenamento de energia (ESM), especificamente o 1756-ESMCAP, em vez de uma bateria de lítio tradicional. Isso elimina os problemas de manutenção e descarte ambiental associados às baterias de lítio. O cartão SD de 1 GB também oferece armazenamento não volátil para backup de programas. .
Q5: Qual é a diferença entre o 1756-L72 e o 1756-L72S?
O 1756-L72 É um controlador ControlLogix padrão para aplicações que não sejam de segurança. 1756-L72S é um Controlador de segurança GuardLogix que fornece 4 MB de memória padrão mais 2 MB de memória de segurança., permitindo funções de segurança integradas até SIL 3 e PLe além do controle padrão.
