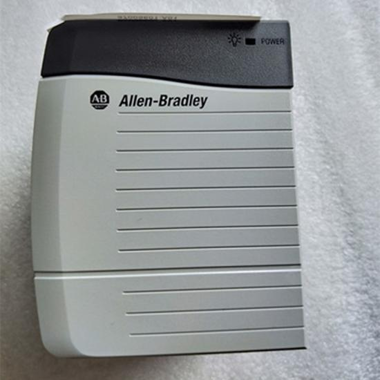

Nova fonte de alimentação CA Allen Bradley 1756-PA75 ControlLogix

Detalhes do produto

Recomendações de modelos de produtos relacionados

Pagamento e entrega

Perguntas frequentes

Q1: Qual é a função principal do 1756-PA75?

É um fonte de alimentação do backplane que é montado na extremidade esquerda de um chassi ControlLogix 1756. Ele converte a energia de entrada CA em tensões CC reguladas (5 V, 3,3 V, 1,2 V e 24 V) e as distribui através do backplane do chassi para alimentar todos os módulos instalados, incluindo processadores, placas de comunicação e módulos de E/S. .

Q2: Qual é a tensão de entrada aceita pelo 1756-PA75?

A fonte de alimentação aceita 85–265 V CA a 47–63 Hz. A tensão de entrada é detecção automáticaIsso significa que não é necessário nenhum jumper ou seleção manual de tensão — basta conectar a alimentação CA e a fonte se ajustará automaticamente. .

Q3: Quais são as capacidades de corrente de saída desta fonte de alimentação?

O modelo 1756-PA75 prevê:

• 5V CC: 13 A

• 3,3 V CC: 4 A

• 1,2 V CC: 1,5 A

• 24 V CC: 1,75 A (para dispositivos de campo)

Q4: O que devo verificar se a fonte de alimentação não ligar ou desligar intermitentemente?

As causas comuns incluem:

• Fusível a montante queimado — Certifique-se de que um fusível de retardo de 15 A esteja instalado nas conexões de energia não aterradas.

• Proteção contra sobrecorrente acionada — Verifique se há módulos de E/S em curto-circuito ou falhas no backplane.

• Envelhecimento de capacitores eletrolíticos — Se a unidade tiver mais de 10 anos, a degradação do capacitor pode causar desligamentos intermitentes.

• Operação do interruptor de alternância — O interruptor frontal é um interruptor de alimentação fixo, não um botão de reinicialização; pressioná-lo e despressioná-lo executa um autoteste completo de inicialização.

Q5: Qual é a diferença entre o 1756-PA75 e o 1756-PA75R?

O 1756-PA75 é a fonte de alimentação padrão (não redundante). 1756-PA75R É a versão redundante projetada para aplicações críticas. Um sistema redundante requer duas fontes de alimentação 1756-PA75R, um Adaptador de chassi 1756-PSCA2, e Cabos 1756-CPR2Se uma das fontes de alimentação falhar, a fonte restante suporta toda a carga do chassi sem interrupção.
