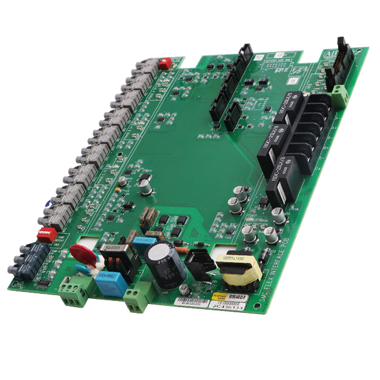

Placa de interface flexível SMC Allen Bradley 80190-440-03-R nova em estoque.

O Allen-Bradley 80190-440-03-R é um Placa de interface flexível SMC Projetado para a série de controladores de motor inteligentes SMC Flex (Boletim 150). Garante perfis de aceleração e desaceleração suaves para motores industriais, suportando recursos avançados como controle de bombas, partida/parada suave e frenagem eletrônica do motor.

Item nº :
80190-440-03-R
Pedido (MOQ) :
1 Piece
Pagamento :
EXW
Origem do produto :
USA / Mexico
Porto de embarque :
Wuhan
Tempo de espera :
3~5 days
Peso :
5kg

Detalhes do produto

Especificação	Descrição
Fabricante	Allen-Bradley / Rockwell Automation
Modelo	80190-440-03-R
Tipo de produto	Placa de circuito impresso com interface flexível SMC
Linha de produtos	Controlador de motor inteligente SMC Flex (Boletim 150)
Função	Interfaceamento de sinais, lógica de acionamento de portas SCR e ponte de comunicação
Compatibilidade	Partidas suaves SMC Flex (Boletim 150) e série SMC-50
Classe de tensão	Normalmente utilizado em sistemas de 200V a 600V.
Classificação atual	Projetado para estruturas de alta amperagem (por exemplo, estrutura 3, 4 ou 5)
Montagem	Montagem interna no chassi por meio de espaçadores.
Conectividade	Conectores de cabo plano multipinos e terminais de ligação de porta
Porta de comunicação	DPI integrado (Interface periférica de unidade)
Temperatura de operação	0°C a +50°C (32°F a +122°F)
Temperatura de armazenamento	-40°C a +85°C
Umidade de operação	Até 80% (sem condensação)
Altitude de instalação	Até 1000 m acima do nível do mar
Peso	Aproximadamente 0,43 kg (0,95 lb) – peso líquido; 3,0 kg (6,6 lb) – peso para envio
Dimensões	22,8 cm x 15,2 cm x 4,5 cm
Conformidade	UL, CSA, CE (quando instalado no equipamento original)
País de origem	EUA / México
Status do ciclo de vida	Descontinuado – disponível como peça de reposição/substituto

Recomendações de modelos de produtos relacionados

Modelo	Descrição	Aplicação típica
80190-440-02-R	Placa de interface de revisão alternativa	Substituição para unidades de revisão anteriores
150-SCMD1	Módulo de controle de substituição SMC Flex	Substituição completa do módulo de controle
150-F135NBD	Controlador de estado sólido SMC Flex 135A	Partida suave completa para aplicações de 135A
150-F251NBD	Controlador de motor inteligente SMC Flex 251A	Partida suave completa para aplicações 251A
150-F85NBD	Controlador de motor SMC Flex 85A	Partida suave completa para aplicações de 85A
20-COMM-E	Módulo de comunicação EtherNet/IP	Integração de rede via porta DPI
20-COMM-D	Módulo de comunicação DeviceNet	integração de rede DeviceNet

20AD040A0AYNANC0	1756-L74	1747-L552C
20BC037AOAYNANCO	1756-EN2T	1785-L40L
20AC8P7A0 AYNANCO	1756-EN2TR	2094-BM01-S
2711P-K6M20D	1756-RM2	1769-L33ERM
2711P-T10C22D9P	1756-PAR2	1769-OF8C
2711-K10C3	1756-A4	1769-IF8
2711-K5A2	1756-RMC1	1769-IF16C
2711-K5A20	1756-PAR2	1769-IR6
2711P-T10C4D8	1756-N2	1769-OW16
2711P-T7C22D9P	1756-A10	1769-PA4
2711P-RP8D	1756-IF16	1747-L553/C
2711P-T12W22D9P	1756-OF8	1783-LMS8
2711P-T7C21DBS	1756-IB16	1783-USBT
2711PT15C21D8S	1756-OB16	1784-CF64
2711P-T10C21D8S	1756-TBCH	1734-OE2C
2711P-T12C4D8	1756-TBNH	1734-IR2E
2711P-RDT10C	1756 L83E	1734-OB8S
2711P-K10C4D8	1756 IF8H	MVI56E-MNET

Pagamento e entrega

Perguntas frequentes

Q1: Qual é a função principal do 80190-440-03-R?

É o placa de interface para arrancadores suaves SMC Flex. Sua função principal é gerenciar os sinais de disparo dos SCRs (Retificadores Controlados de Silício) e coordenar os dados entre a seção de potência e o módulo de controle principal. Ele atua como a ponte crítica de comunicação e controle dentro do arrancador suave.

Q2: Esta placa pode ser trocada a quente?

Não. As placas de interface devem ser substituídas somente quando o conjunto SMC-Flex estiver instalado. totalmente desenergizadoAguarde pelo menos 5 a 10 minutos após desconectar a alimentação para permitir que os capacitores internos descarreguem antes de realizar qualquer manutenção. Sempre utilize uma pulseira antiestática aterrada e manuseie a placa apenas pelas bordas.

P3: Quais são os sintomas comuns de uma placa de interface com defeito?

Os sinais comuns de falha incluem:

Erros de "falha de portão" (Falhas F1 ou F2)
Rampas de partida inconsistentes
Perda total de comunicação entre o HIM (Módulo de Interface Humana) e a seção de energia
Falha na pré-carga ou na comunicação interna

Q4: Esta placa requer atualizações de firmware?

Não. O tabuleiro contém sem firmware programável ou memória flash. Toda a interpretação lógica ocorre no controlador SMC-Flex conectado. Problemas de compatibilidade surgem apenas quando emparelhado com controladores SMC-Flex atualizados.

Q5: Qual é a diferença entre o 80190-440-03-R e o 80190-440-02-R?

O 80190-440-03-R é o última revisão da placa de interface. A 80190-440-02-R é a revisão anterior. O sufixo "-R" geralmente indica uma peça revisada ou "Renovável", frequentemente usada na manutenção e reparo de unidades de controle de motores de alta potência. Ambas são funcionalmente semelhantes, mas a revisão -03-R inclui circuitos atualizados e melhor compatibilidade com firmware de controlador mais recente.
