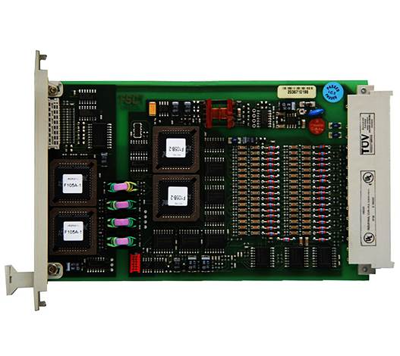

O Honeywell 10105/2/1 é um módulo de entrada analógica de alta densidade à prova de falhas Do sistema Honeywell FSC (Controle à Prova de Falhas), projetado para aplicações críticas de segurança em indústrias de processo. Ele fornece 16 canais de entrada analógica com uma gama de entrada nativa de 0–4,1 V CC e uma entrada de leitura de tensão externa, alcançando classe de segurança AK1–AK6 (AK6 em modo redundante).
Item nº :
10105/2/1Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
USAPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
5kg| Especificação | Descrição |
|---|---|
| Fabricante | Honeywell |
| Modelo | 10105/2/1 |
| Família de produtos | Sistema FSC (Controle à Prova de Falhas) |
| Tipo de produto | Módulo de entrada analógica de alta densidade à prova de falhas |
| Número de canais | 16 entradas analógicas (0–4,1 V) + 1 entrada de leitura de tensão externa |
| Faixa de entrada | 0 a 4,1 V CC (nominal) |
| Resistência de entrada | > 1 MΩ |
| Conversor A/D | 12 bits; imprecisão de ±1 LSB |
| Imprecisão do módulo | < 0,25% |
| Entrada máxima absoluta | ±36 V CC (proteção) |
| Interferência entre canais | > 60 dB |
| Classe de segurança | AK1–6 (AK6 em modo redundante) |
| Certificação SIL | SIL 2/3 |
| Requisitos de energia | 5 V CC a 35 mA; 24 V CC a 35 mA |
| Versão de software necessária | ≥ 500 |
| Requisitos de espaço | 4 TE, 3 HE (4 HP, 3U) |
| Aprovações | CE; TÜV, UL (pendente) |
| Conversão de sinal | Via conjunto de terminação de campo FTA-T-14 ou conversor de backplane 10105/A/1 |
| Peso | Aproximadamente 0,15 kg |
| País de origem | Estados Unidos |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| 10105/2/1 (este modelo) | Módulo de entrada analógica de alta densidade à prova de falhas, 16 canais | Aquisição de entrada analógica FSC padrão |
| 10105/A/1 | Módulo de conversão de entrada analógica (0–20 mA para 0–4,1 V) | Necessário para sinais de campo de loop de corrente |
| FTA-T-14 | Conjunto de terminação de campo para conversão de sinal | Método alternativo de conversão para sinais de 0–20 mA |
| 10105/1/1 | Módulo de entrada analógica FSC (configuração de canal diferente) | Requisitos alternativos de entrada analógica FSC |
| 10302/2/1 | módulo repetidor Watchdog | Integração de monitoramento e diagnóstico de sistemas |
Q1: Qual é a função principal do Honeywell 10105/2/1?
O 10105/2/1 é um módulo de entrada analógica de alta densidade à prova de falhas para o sistema Honeywell FSC. Ele adquire até 16 sinais de campo analógicos (após conversão para 0–4,1 V CC) e os converte em dados digitais para monitoramento crítico de segurança e cálculos de intertravamento em sistemas de controle de processos..
Q2: Qual é a classe de segurança deste módulo?
O módulo atende classe de segurança AK1–6 De acordo com o padrão do sistema FSC, atingindo AK6 em modo redundanteTambém possui certificação para SIL 2/3 aplicações, tornando-o adequado para os mais altos requisitos de integridade e segurança nas indústrias de processo..
P3: Como faço para conectar transmissores padrão de 4–20 mA a este módulo?
O intervalo de entrada nativo do módulo é 0–4,1 V CC e requer conversão externa para sinais de malha de corrente. Isso pode ser feito usando o Conjunto de terminação de campo FTA-T-14 ou o Módulo de conversão de entrada analógica 10105/A/1 localizado no conector de programação do backplane de E/S.
Q4: Quais são os recursos de autodiagnóstico incluídos no modelo 10105/2/1?
O módulo executa autotestes abrangentes controlados pela CPU do sistema FSC, incluindo: verificações de precisão absoluta, verificação de conversão de gama completa, interferência entre entradas, verificação do filtro de entrada do canal, e monitoramento da tensão de alimentação interna.
Q5: Qual é a tensão máxima de entrada que o módulo pode suportar?
O módulo pode suportar um Sinal de entrada máximo absoluto de ±36 V CC Sem causar danos, oferece proteção robusta contra surtos transitórios em ambientes industriais.
