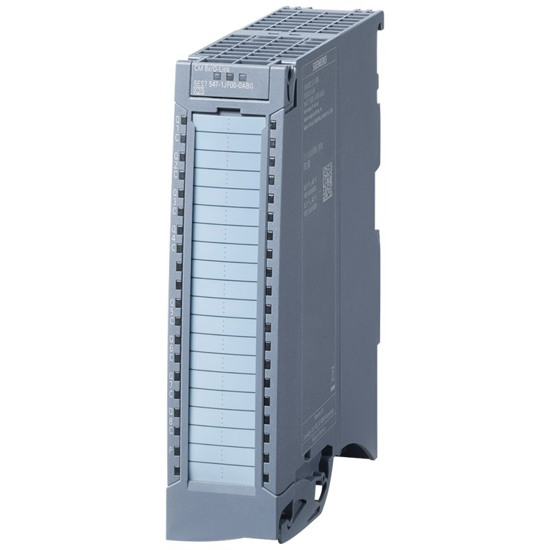

O Siemens 6ES7547-1JF00-0AB0 é um Módulo de comunicação CM 8xIO-Link para o SIMATIC S7-1500 e ET 200MP sistemas, servindo como um Mestre IO-Link Para conectar dispositivos de campo IO-Link inteligentes. Ele fornece 8 portas IO-Link em conformidade com Protocolo IO-Link V1.0 e V1.1, suportando o controle simultâneo de todas as 8 portas com um tempo de ciclo mínimo de 2 ms.
Item nº :
6ES7547-1JF00-0AB0Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
GermanyPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | Siemens |
| Modelo | 6ES7547-1JF00-0AB0 |
| Família de produtos | SIMATIC S7-1500 / ET 200MP |
| Tipo de produto | Módulo de comunicação mestre IO-Link (CM 8xIO-Link) |
| Portas IO-Link | 8 (controlável simultaneamente) |
| Protocolo IO-Link | V1.0 e V1.1 |
| Tempo mínimo de ciclo | 2 ms |
| Processar dados (entrada/porta) | Máx. 33 bytes |
| Processar dados (entrada/módulo) | Máx. 240 bytes |
| Dados do Processo (Saída/Módulo) | Máx. 240 bytes |
| Tensão de alimentação | 24 V CC (20,4–28,8 V) |
| Consumo atual | Máx. 50 mA (sem carga) |
| Corrente de alimentação do codificador | 1 A por canal; 4 A no total por módulo |
| Proteção contra curto-circuito | Sim, por canal, eletrônico |
| Isolamento | 707 V CC (teste de tipo) |
| Diagnóstico | Monitoramento da tensão de alimentação, ruptura de fio, curto-circuito, erro de grupo |
| Engenharia | STEP 7 TIA Portal V15.1 com HSP 274; configurável via arquivo GSD |
| Dimensões (L x A x P) | 35 mm x 147 mm x 129 mm |
| Temperatura de operação | -30°C a +60°C (horizontal); até +40°C (vertical) |
| Peso | Aproximadamente 0,35 kg |
| Status do ciclo de vida | Ativo |
ObservaçãoO conector frontal (terminais de parafuso ou de encaixe) deve ser encomendado separadamente. .
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| 6ES7547-1JF00-0AB0 (este modelo) | CM 8xIO-Link, IO-Link Master V1.1, 8 portas | Integração de dispositivos IO-Link padrão |
| 6ES7540-1AB00-0AA0 | CM PtP RS422/485 BA (Básico) | Comunicação serial básica |
| 6ES7541-1AB00-0AB0 | CM PtP RS422/485 HF (Alto Recurso) | Comunicação serial avançada com Modbus RTU |
| 6ES7540-1AD00-0AA0 | CM PtP RS232 BA (Básico) | Comunicação serial RS232 básica |
| 6ES7541-1AD00-0AB0 | CM PtP RS232 HF (Alto Recurso) | Comunicação serial RS232 avançada |
| 6ES7542-1AX00-0XE0 | Módulo de comunicação PROFINET CM 1542-1 | integração de rede PROFINET |
| 6GK7542-5DX00-0XE0 | Módulo de comunicação PROFIBUS CM 1542-5 | integração de rede PROFIBUS |
Q1: Qual é a função principal do 6ES7547-1JF00-0AB0?
É um Módulo de comunicação IO-Link Master para os sistemas SIMATIC S7-1500 e ET 200MP. Permite que o controlador se comunique com até 8 dispositivos IO-Link Simultaneamente, atua como mestre em uma rede IO-Link. Isso permite a integração perfeita de sensores e atuadores inteligentes no sistema de automação. .
Q2: Quais versões do protocolo IO-Link este módulo suporta?
O módulo suporta ambos Protocolo IO-Link V1.0 e V1.1Isso garante a compatibilidade com uma ampla gama de dispositivos IO-Link, incluindo dispositivos mais recentes que exigem recursos da versão 1.1. .
Q3: Qual é o comprimento máximo do cabo para dispositivos IO-Link conectados a este módulo?
O comprimento máximo do cabo para sem blindagem Os cabos IO-Link são 20 metrosIsso é padrão para a tecnologia IO-Link e suficiente para a maioria das conexões de dispositivos de campo. .
Q4: Este módulo requer um conector frontal separado?
Sim. O conector frontal (terminais de parafuso ou tipo Push-In) deve ser encomendados separadamenteNão está incluído no módulo. .
Q5: Que software é necessário para configurar este módulo?
O módulo é configurado usando PASSO 7 TIA Portal V15.1 com HSP 274 (Pacote de suporte de hardware). Alternativamente, ele pode ser configurado por meio de um Arquivo GSD para sistemas que não sejam da Siemens.
