Principais características
Especificações técnicas
Em geral
Classificações de potência
Controle do motor
Comunicação e conectividade
Configuração de E/S
Segurança
Físico e Ambiental
EMC e Conformidade
Aplicações

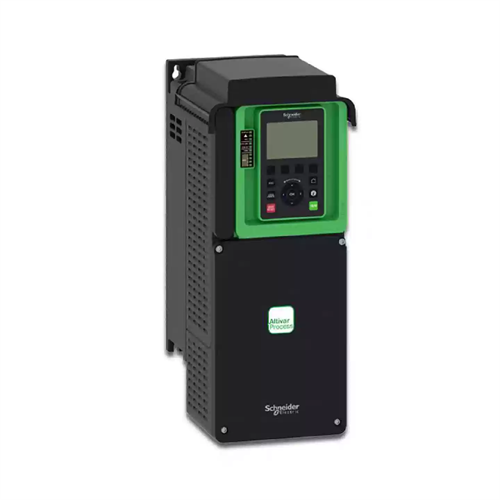

O ATV930D30M3 foi projetado para aplicações em processos industriais em diversos segmentos de mercado.:
Petróleo e gásControle de bombas, acionamentos de compressores e aplicações em linhas de processo.
Mineração, minerais e metaisBritadores, transportadores e movimentação de materiais pesados
Alimentos e bebidasMisturadores, transportadores e equipamentos de processamento
Água e EsgotoEstações de bombeamento, sopradores de aeração e controle do processo de tratamento.
Indústrias de Processo em GeralAplicações de ventiladores e bombas que exigem regulação precisa de velocidade e torque.
Principais benefícios
Notas importantes
Configuração do gabineteO produto é fornecido com classificação IP21/UL Tipo 1 para montagem em parede. Para montagem em painel, os componentes de alimentação são acessíveis pela parte inferior, tornando o produto IP00. Um kit de conformidade IP21/UL Tipo 1 (VW3A9704) é necessário separadamente para determinadas configurações de montagem..
Filtro EMCEste modelo não inclui um filtro EMC integrado de série. Uma placa EMC opcional está disponível para conformidade com os requisitos de EMC..
Resistor de frenagemO inversor inclui um chopper de frenagem integrado, mas o resistor de frenagem em si não está incluído e deve ser especificado separadamente caso seja necessária frenagem dinâmica.
DesativaçãoPara operação contínua acima da frequência de comutação nominal de 2,5 kHz, é necessário reduzir a corrente de saída do inversor. Consulte as curvas de redução de corrente..
Função de segurançaA função STO foi projetada para parada de emergência e não substitui um circuito de segurança completo. É necessário um projeto e validação adequados do sistema de segurança.
Atualizações de firmwareA versão mais recente do firmware está disponível na Schneider Electric para recursos aprimorados e melhorias de desempenho..
Perguntas frequentes
P1: Qual é a potência nominal do ATV930D30M3?
A: A unidade é classificada em 30 kW (40 HP) para serviço normal aplicações (até 120% de sobrecarga) e 22 kW (30 HP) para serviço pesado aplicações (até 150% de sobrecarga).
Q2: Qual a diferença entre as classificações de serviço normal e serviço pesado?
A: Serviço Normal (ND) É indicado para aplicações que requerem uma ligeira sobrecarga (até 120%), normalmente ventiladores e bombas. Serviço Pesado (HD) É indicado para aplicações que exigem sobrecarga significativa (até 150%), tipicamente cargas de torque constante, como transportadores e extrusoras..
Q3: Quais protocolos de comunicação são suportados?
A: O dispositivo apresenta Modbus TCP, Modbus Serial e EtherNet/IP como protocolos embutidos padrãoProtocolos adicionais, incluindo Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen e Ethernet Powerlink estão disponíveis através de módulos opcionais no Slot A..
Q4: Este acionamento inclui um chopper de frenagem?
A: Sim, o ATV930D30M3 inclui um chopper de frenagem integrada (unidade de frenagem) para desaceleração controlada de cargas de alta inércia.
Q5: Qual é o nível de proteção do invólucro?
A: A unidade é classificada IP21 em conformidade com as normas IEC 61800-5-1 e IEC 60529, e UL Tipo 1 em conformidade com a norma UL 508C.
Q6: O inversor suporta funções de segurança?
A: Sim, a unidade inclui Certificação Safe Torque Off (STO) de acordo com o nível de segurança SIL 3., que remove a energia do motor com segurança, sem a necessidade de comutação por contator..
Q7: Qual é a faixa de frequência de comutação?
A: A frequência de comutação nominal é 2,5 kHz, com uma gama ajustável de 1 a 8 kHzA operação acima de 2,5 kHz requer redução da corrente nominal..
Q8: Que tipos de motores este inversor pode controlar?
A: O inversor controla ambos motores assíncronos (torque variável, torque otimizado, perfis de torque constante) e motores síncronos (ímã permanente e relutância síncrona).
Q9: Qual é a faixa de temperatura de operação?
A: O acionamento funciona a partir de -15°C a 50°C sem redução de potência, com opções de operação até 60°Ce pode operar por 2 horas a 70°C sob condições específicas.
Q10: Quais são as dimensões físicas da unidade?
A: A unidade mede aproximadamente 290 mm (L) × 922 mm (A) × 325,5 mm (P) e pesa aproximadamente 57,6 kg.
