Principais características
Especificações técnicas
Layout do tabuleiro e indicadores

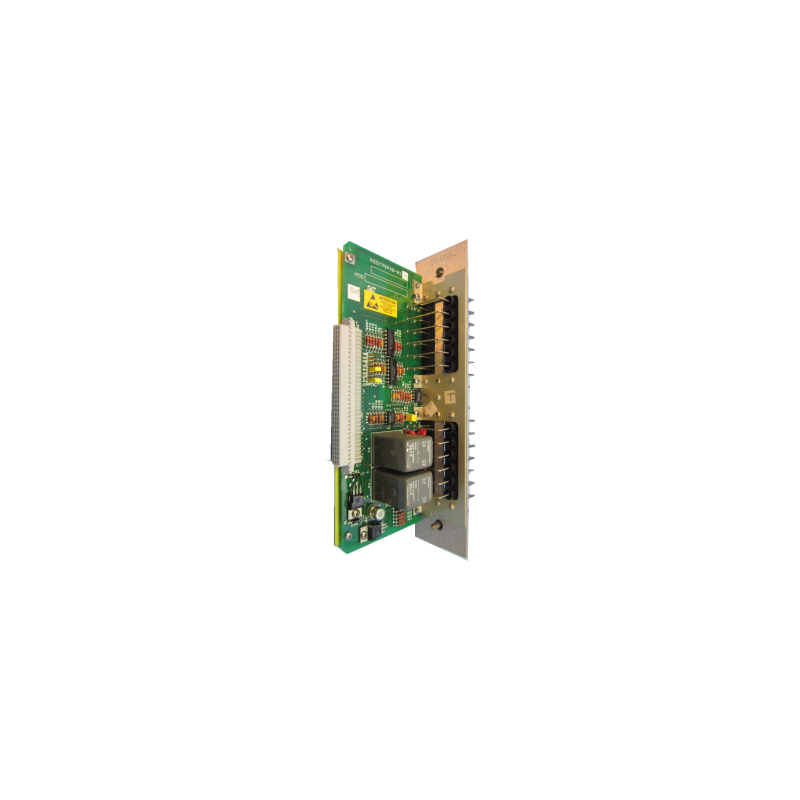

O modelo 0-52808-2 apresenta uma disposição de LEDs distinta no painel frontal:
Painel superior de LEDs:
Comparador de tensão ARM — Monitora o estado do comparador de tensão da armadura
SEQ. FASE — Indica o estado da sequência de fases
FORNECIMENTO DE CAMPO — Mostra a condição do fornecimento em campo
Conjunto inferior de LEDs:
O botão vermelho de reinicialização está posicionado centralmente entre os dois conjuntos de LEDs, permitindo fácil acesso para reinicializações em caso de falha..
Aplicações
A placa OLVC 0-52808-2 é adequada para:
Sistemas de inversores de frequência (VFD) Reliance MaxPak
Proteção do acionamento do motor e monitoramento de tensão
Detecção e isolamento de falhas de sobrecarga
Sequenciamento de fases e monitoramento de linhas de tensão
Solução de problemas e manutenção de controles de motores industriais
Reparo de sistemas de acionamento e suporte a equipamentos antigos
Compatibilidade
Compatível com:
Sistemas de acionamento MaxPak da Reliance Electric
Racks de acionamento da Reliance Electric que requerem funcionalidade de módulo OLVC
Sistemas que utilizam versões deste módulo com as marcas Baldor-Reliance ou ABB
Ambientes de automação industrial com infraestrutura de acionamento MaxPak
Substitui / Substituição direta para:
Unidades originais ou desgastadas da Reliance Electric 0-52808-2
Equivalentes Baldor-Reliance 0-52808-2
Versões 0-52808-2 com a marca ABB (placas antigas com marcas diferentes)
Tabela de Referência da Série
A série 0-52808 inclui diversas variantes com configurações diferentes:
Notas importantes
Este é um componente antigo; unidades usadas e recondicionadas são geralmente adquiridas como substitutas diretas em cenários de manutenção e resolução de problemas.
Informações completas sobre instalação e operação estão disponíveis nas publicações originais da Reliance Electric, incluindo manuais do produto, guias do usuário e fichas técnicas.
Devido à idade deste equipamento, recomenda-se o manuseio adequado e precauções contra descarga eletrostática (ESD) durante a instalação e remoção.
Perguntas frequentes
Q1: Qual é a função principal da placa 0-52808-2?
A: A placa 0-52808-2 é uma placa de Controle de Tensão de Sobrecarga (OLVC) projetada para fornecer proteção contra sobrecarga e sobretensão em sistemas de acionamento MaxPak da Reliance Electric. Ela monitora parâmetros críticos como tensão de armadura, sequência de fases, alimentação de campo e condições de falha, com indicadores LED que fornecem o status de diagnóstico em tempo real..
Q2: O modelo 0-52808-2 é compatível com sistemas de acionamento que não sejam da Reliance?
A: A placa foi projetada especificamente para racks de acionamento da Reliance Electric, particularmente para os sistemas MaxPak. Embora possa ser fisicamente compatível com outros racks que utilizam a mesma configuração de conectores de backplane, o funcionamento adequado fora dos sistemas de acionamento da Reliance não pode ser garantido. Algumas versões podem apresentar marcas da ABB ou da Baldor-Reliance devido a mudanças corporativas, mas a compatibilidade funcional com os equipamentos da Reliance permanece a mesma..
P3: O que significam os cinco indicadores LED?
A: Os LEDs fornecem informações de diagnóstico: Comparador de tensão ARM Monitora o estado do comparador de tensão da armadura; SEQ. FASE Indica a correção da sequência de fases; FORNECIMENTO DE CAMPO Mostra o estado da alimentação do campo; FALHA DE SOBRECARGA Acende quando é detectada uma condição de sobrecarga; FALHA IET sinaliza uma falha de disparo eletrônico instantâneo.
Q4: Posso usar o 0-52808-2 como substituto do 0-52808-1 ou do 0-52808-3?
A: Embora essas placas compartilhem o mesmo número de série, elas possuem configurações diferentes e são projetadas para aplicações distintas. A placa 0-52808-2 (OLVC) possui 5 LEDs e é destinada a sistemas MaxPak, enquanto as variantes -1 (OLVA) e -3 (OLVD) possuem conjuntos de recursos diferentes. Verifique a compatibilidade com o seu sistema de acionamento específico antes de substituir a placa..
P5: Onde posso encontrar a documentação de instalação e manutenção?
A: As publicações originais da Reliance Electric, incluindo manuais de produtos, guias do usuário e fichas técnicas, fornecem informações detalhadas sobre instalação, operação e manutenção. Esses recursos estão disponíveis em diversos arquivos de documentação de automação industrial e fornecedores terceirizados..
P6: Por que minha placa pode ter uma etiqueta da ABB ou da Baldor-Reliance?
A: Devido a aquisições corporativas e mudanças na estrutura da empresa ao longo do tempo, as placas da Reliance Electric foram, por vezes, comercializadas sob as marcas Baldor-Reliance ou ABB. O número de peça 52808-2 permanecerá o mesmo, independentemente da marca. Isso não afeta a funcionalidade..
P7: O que devo verificar se o LED de FALHA DE SOBRECARGA estiver aceso?
A: O LED de FALHA DE SOBRECARGA indica que uma condição de sobrecarga foi detectada. Pressione o botão vermelho de reinicialização para eliminar a falha após corrigir a causa subjacente. Se a falha persistir, verifique a carga do motor conectada, as configurações do inversor e certifique-se de que o sistema esteja dimensionado corretamente para a aplicação. Consulte a documentação original da Reliance para obter procedimentos detalhados de solução de problemas..
Q8: O modelo 0-52808-2 ainda está em produção?
A: O modelo 0-52808-2 é um componente antigo e não está mais em produção. Unidades usadas, recondicionadas e NOS (New Old Stock - Novo Estoque Antigo) estão disponíveis através de fornecedores de peças de reposição para automação industrial para fins de manutenção e reparo..
