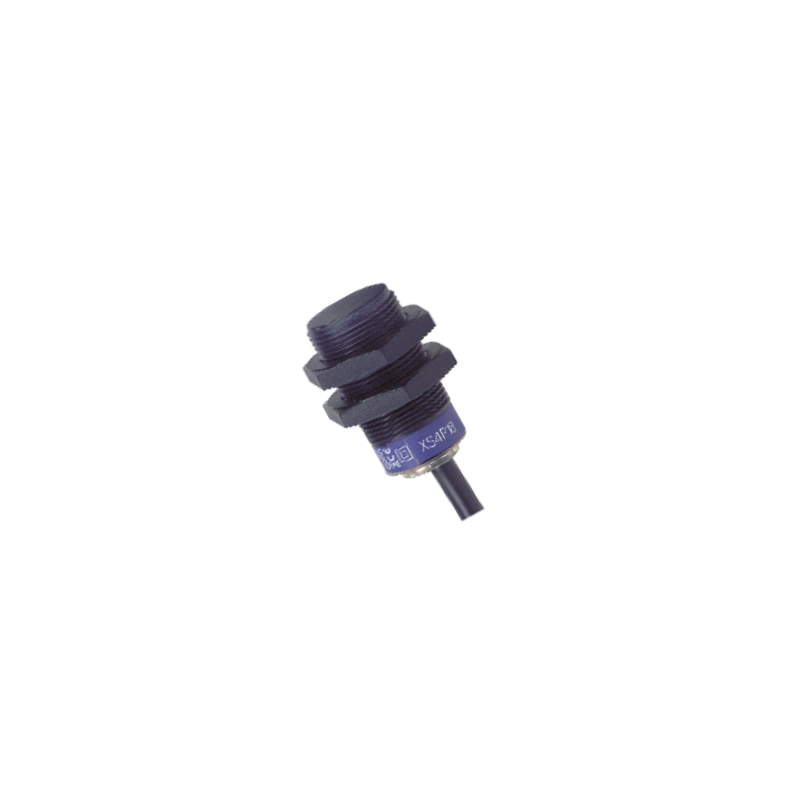

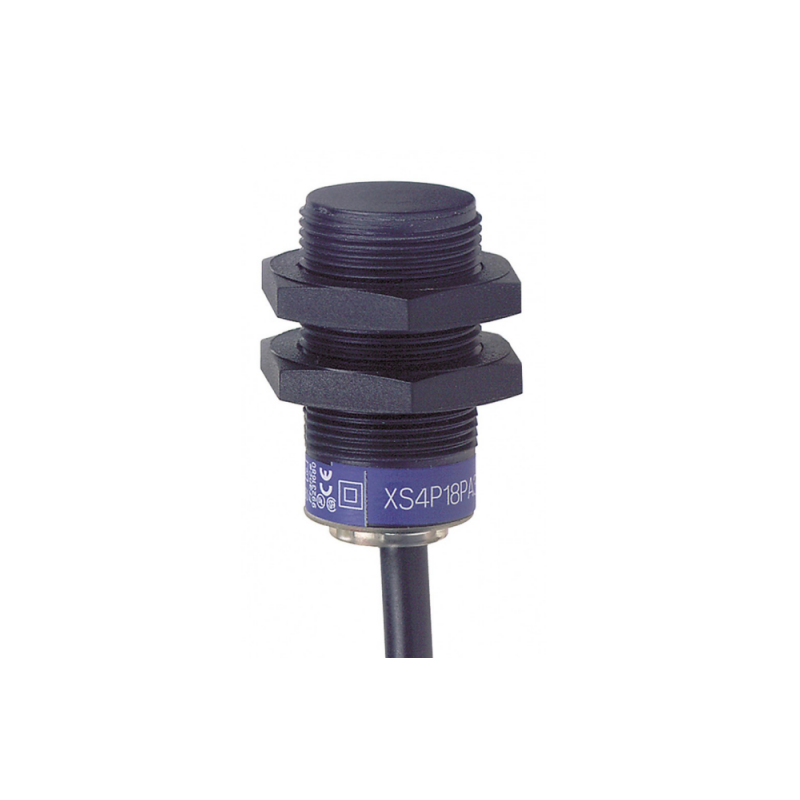

Sensor de proximidade indutivo Schneider Electric XS630B1MBL2 OsiSense XS

O Schneider Electric XS630B1MBL2 É um sensor de proximidade indutivo de alto desempenho da série OsiSense XS da Telemecanique Sensors. Este sensor cilíndrico de uso geral foi projetado para a detecção sem contato de objetos metálicos em ambientes industriais exigentes. Com uma estrutura robusta em latão niquelado e proteção excepcional contra a entrada de água e poeira, oferece desempenho confiável e longa vida útil, pois não contém peças móveis.



  • Item nº :

    XS630B1MBL2

  • Pedido (MOQ) :

    1

  • Pagamento :

    EXW

  • Origem do produto :

    Indonesia

  • Porto de embarque :

    Wuhan, Hubei, China

  • Tempo de espera :

    3-5days

  • Peso :

    0.192kg

  • Principais características



    RecursoDescrição
    Fonte de alimentação universalOperação CA/CC de 2 fios 24 a 240 V (Limites de 20 a 264 V), simplificando a integração em diversos sistemas de controle.
    Longo alcance de detecçãoMontagem embutida (blindada) com distância de detecção nominal de 15 mm para detecção confiável de alvos metálicos
    Construção robustaLatão niquelado Caixa com face sensora em PPS para excelente durabilidade em ambientes agressivos.
    Proteção Ambiental ExcepcionalAvaliado IP68 (conforme IEC 60529) e IP69K (conforme DIN 40050), tornando-o adequado para aplicações de lavagem e limpeza de alta pressão.
    Fiação simplesPré-cabeado com um Cabo de PVC de 2 metros, reduzindo o tempo de instalação e os pontos de conexão potenciais.
    Clara indicação de statusUm embutido LED amarelo Fornece confirmação visual local do estado de saída.
    Saída flexívelApresenta um normalmente fechado (NF) função de saída

    Especificações técnicas

    Principais características



    ParâmetroEspecificação
    FabricanteSchneider Electric (Sensores Telemecanique)
    SérieOsiSense XS
    Nome do sensorXS6
    Número da peçaXS630B1MBL2
    Tipo de sensorSensor de proximidade indutivo
    Projeto do sensorCilíndrico com rosca M30 x 1,5

    Desempenho



    ParâmetroEspecificação
    Distância de detecção nominal (Sn)15 mm
    Distância operacional garantida0 ... 12 mm
    Tipo de montagemEmbutido (blindado)
    Tipo de saídaCA/CC de 2 fios
    Função de saída1 NC (Normalmente Fechado)

    Elétrica



    ParâmetroEspecificação
    Tensão de alimentação nominal (µs)24...240 V CA/CC 50/60 Hz
    Limites de tensão de alimentação20...264 V CA/CC
    Corrente de comutação5...200 mA (CC) / 5...300 mA (CA)
    Frequência de comutação≤ 500 Hz (CC) / ≤ 25 Hz (CA)
    Queda de tensão máxima< 5,5 V (estado fechado)
    Corrente residual≤ 0,8 mA (estado aberto)

    Mecânico



    ParâmetroEspecificação
    Material de construçãoLatão niquelado
    Material da face frontalPPS (sulfeto de polifenileno)
    Conexão elétricaCabo de PVC pré-instalado de 2 m
    Composição do cabo2 x 0,34 mm²
    Tamanho da roscaM30 x 1,5
    Comprimento62 mm
    Peso do produto0,205 kg

    Meio Ambiente e Certificações



    ParâmetroEspecificação
    Grau de proteção de propriedade intelectualIP68 (IEC 60529), IP69K (DIN 40050)
    Temperatura ambiente de operação-25…70 °C
    Temperatura ambiente de armazenamento-40…85 °C
    Resistência à vibração25 gn, amplitude = +/- 2 mm (f = 10…55 Hz) conforme IEC 60068-2-6
    Resistência a choques mecânicos50 g por 11 ms conforme IEC 60068-2-27
    Certificações de produtoUL, CSA, CE
    Status RoHSEm conformidade com a RoHS
    Garantia18 meses

    Aplicações

    O XS630B1MBL2 é adequado para uma ampla variedade de tarefas de automação industrial que exigem detecção confiável de objetos metálicos. :

    • Manuseio de MateriaisMonitoramento da esteira transportadora, detecção da presença do produto

    • Máquinas de EmbalagemDetecção de posição e contagem de produtos embalados

    • Linhas de montagemVerificação da presença da peça, detecção do fim do curso

    • Sistemas de armazenamento automatizadosDetecção da posição das prateleiras e caixas

    • Fabricação em geralDetecção de componentes metálicos em ambientes hostis

    Benefícios



    BeneficiarDescrição
    Compatibilidade universal de voltagemO design de 2 fios AC/DC permite a integração perfeita em sistemas de controle existentes de 24 V CC ou 110/240 V CA, sem a necessidade de uma fonte de alimentação dedicada. .
    Longa vida útilPor não possuir partes móveis, a vida útil do sensor não está relacionada ao número de ciclos de comutação. .
    Alta resistência ambientalA classificação IP68/IP69K garante operação confiável em ambientes empoeirados, úmidos e sujeitos a lavagem de alta pressão, tornando-a adequada para a indústria de alimentos e bebidas. .
    Manutenção simplificadaO design com cabo pré-instalado de 2 metros e o indicador de status LED amarelo nítido reduzem o tempo de configuração e solução de problemas.

    Notas importantes

    • Este sensor foi projetado para montagem embutida (blindada)Ele pode ser embutido em metal sem perda de desempenho. .

    • Ele foi projetado para a detecção de objetos de metal apenas .

    • O sensor tem um normalmente fechado (NF) saída, o que significa que a saída é energizada quando nenhum alvo está presente. Um alvo detectado pelo sensor abre o circuito. .

    • O cabo pré-cabeado é 2 metros longo; para comprimentos de cabo maiores (por exemplo, 5 m ou 10 m), entre em contato com a Schneider Electric para versões personalizadas. .

    Perguntas frequentes

    P1: Qual é o alcance máximo de detecção do XS630B1MBL2?

    A: O sensor possui uma distância de detecção nominal (Sn) de 15 mm ao detectar um alvo padrão de aço macio .

    Q2: Qual a fonte de alimentação necessária para este sensor?

    A: É um sensor universal de 2 fios que opera em uma ampla faixa de tensões CA ou CC. A tensão nominal é 24…240 V CA/CC .

    P3: Este sensor é do tipo "Normalmente Aberto" ou "Normalmente Fechado"?

    A: Tem um Normalmente Fechado (NF) saída. Isso significa que o circuito elétrico está fechado quando nenhum alvo é detectado e se abre quando um objeto metálico entra no campo de detecção. .

    Q4: Qual é a classificação IP do sensor?

    A: O sensor é classificado IP68 e IP69K, oferecendo proteção contra poeira, imersão em água e lavagem de alta pressão e alta temperatura. .

    Q5: O XS630B1MBL2 pode ser montado embutido em metal?

    A: Sim, este sensor foi projetado para montagem embutida (blindada)Pode ser montado rente a uma superfície metálica sem afetar a distância de detecção. .

    Q6: Como sei quando o sensor foi acionado?

    A: O sensor possui um integrado LED amarelo que acende para indicar o estado de saída .

    Q7: Qual é a diferença entre este sensor e um com um "1" no final (XS630B1MAL2)?

    A: A principal diferença reside na função de saída. O número da peça termina em MAL2 (com "A" para "Normalmente Aberto") teria uma saída Normalmente Aberta (NA), enquanto MBL2 (com "B" para "Disjuntor/Normalmente Fechado") significa Normalmente Fechado .

    Q8: Qual é a frequência de comutação deste sensor?

    A: A frequência máxima de comutação depende da fonte de alimentação. É 500 Hz para operação em corrente contínua e 25 Hz para operação CA .
