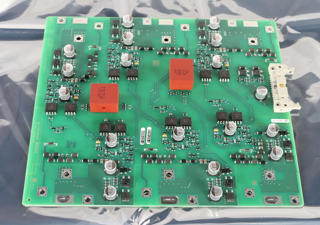

Módulo de controle do inversor Siemens 6SE7031-5EF84-1JC1 IGD1

Detalhes do produto

Recomendações de produtos relacionados

Pagamento e entrega

Perguntas frequentes

1. O que é o 6SE7031-5EF84-1JC1 e qual a sua função?

O 6SE7031-5EF84-1JC1 é um módulo driver de gate para inversor IGD1 da série Siemens SIMOVERT MASTERDRIVES. Ele converte sinais PWM de baixa tensão da placa de controle em pulsos de acionamento de gate de alta corrente para chavear os IGBTs na seção do inversor. Também fornece funções de proteção críticas, incluindo detecção de dessaturação (proteção contra curto-circuito), monitoramento de sobrecorrente e feedback de falhas para a placa de controle. .

2. Quais são as falhas associadas à falha da placa IGD?

As falhas na placa IGD normalmente se manifestam como F025, F026 ou F027 Códigos de falha no visor do veículo:

• F025 = Encerramento do UCE na Fase L1

• F026 = Desativação do UCE na Fase L2

• F027 = Encerramento do UCE na Fase L3

A substituição da placa IGD pela placa da fase correspondente é a solução padrão. No entanto, antes de substituir a placa, verifique todas as conexões de fibra óptica da placa IVI para a placa IGD. .

3. Este produto ainda está em produção?

Não. Este produto chegou ao fim de sua vida útil em 30 de setembro de 2020 (PLM PM490) Não está mais disponível diretamente na Siemens, mas continua disponível como peça de reposição em fornecedores industriais especializados que oferecem unidades "Novas Lacradas de Fábrica" ​​(NFS) ou recondicionadas. O produto possui um caminho de migração para a série SINAMICS.

4. Quais são as principais especificações deste módulo?

O módulo opera com entrada de 380-460 V CA (trifásico, 50/60 Hz) ou 510-620 V CC, com corrente nominal de 92 A e capacidade de corrente de pico de 146 A. Ele suporta os modos de controle vetorial e V/f, opera na faixa de frequência de 0 a 100 Hz e oferece eficiência superior a 95%. .

5. O que devo verificar antes de substituir a placa IGD1?

Antes de substituir o módulo IGD1, o suporte da Siemens recomenda:

• Verifique todas as conexões de fibra óptica da placa IVI para a placa IGD.

• Inspecione a placa em busca de danos visíveis (componentes queimados, capacitores inchados).

• Verifique se o número de peça e a versão exatos da sua placa instalada correspondem aos da peça de substituição.

• Certifique-se de que a tensão de entrada correta (380-460 V CA) e a corrente nominal (92 A/146 A) sejam adequadas para o seu sistema.
