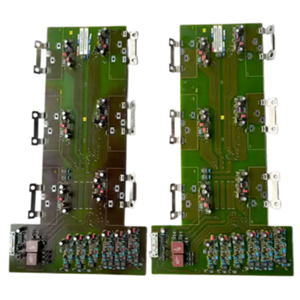

O Siemens 6SE7033-7EG84-1JF1 (também conhecido como IGD4) é um módulo de controle de interface de inversor para a série Siemens SIMOVERT MASTERDRIVES 6SE70.Sua função principal é servir como interface de acionamento de gate para os módulos IGBT de potência nas unidades MASTERDRIVES de grande porte. Ela gera os sinais de temporização de gate precisos e executa a lógica de proteção necessária para gerenciar o fluxo de energia para um motor industrial.
Item nº :
6SE7033-7EG84-1JF1Pedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
GermanyPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5 daysPeso :
0.7kgEspecificações
SiemensMódulo de controle do inversor IGD4 6SE7033-7EG84-1JF1
| Origem | Alemanha |
| Peso líquido (kg) | 0,7 kg |
| Dimensões da embalagem | * |
Showroom de Produtos
Parâmetros-chave
| Item | Especificações / Recursos |
|---|---|
| Tipo de produto | Módulo de Controle de Interface do Inversor (IGD4) |
| Plataforma de sistema | Siemens SIMOVERT MASTERDRIVES 6SE70 |
| Unidade compatível | Série 6SE7033-7EG |
| Alimentação CA | 380-460V 3AC, 50/60 Hz |
| Tensão do barramento CC | 510-620V CC |
| Corrente nominal | 370A |
| Classe de potência | Potência nominal de aproximadamente 250 kW, refrigerado a ar. |
| Temperatura de operação | 0°C a 45°C (típico) |
| Peso | ~0,64 kg (1,4 lb) |
Controle IGBT de alta potênciaA função principal do módulo é acionar os IGBTs na pilha de potência MASTERDRIVES. Ele foi projetado especificamente para aplicações exigentes, suportando uma corrente nominal de 370 A, o que corresponde a aproximadamente 250 kW de potência do motor a 400 V. .
Acionamento de portão de quarta geração (IGD4)Como parte da geração IGD4, este módulo incorpora lógica avançada de acionamento e proteção de gate para os IGBTs no chassi 370A. Ele gerencia funções essenciais como temporização de gate e proteção de IGBT, servindo como uma ligação crítica entre a eletrônica de controle e o estágio de acionamento de alta potência. .
Aplicação industrial robustaEste módulo foi implementado em uma variedade de indústrias pesadas, incluindo bombas, ventiladores, compressores, laminadores e linhas de extrusão, refletindo seu projeto para ambientes exigentes de operação contínua. .
Integração perfeita do sistemaProjetado para os módulos de potência Siemens MASTERDRIVES, este componente é compatível com os inversores da série 6SE7033-7EG. .
O 6SE7033-7EG84-1JF1 foi um componente fundamental em sistemas de acionamento de frequência variável de alta potência para aplicações exigentes de automação industrial, incluindo:
Maquinaria PesadaLaminadores, linhas de extrusão e bancadas de teste .
Indústrias de ProcessoBombas, ventiladores e compressores de grande porte são utilizados em processos químicos, fabricação de papel e aço e tratamento de água. .
Transmissões de Alto TorqueSistemas de esteiras transportadoras, linhas de produção automotiva e outras aplicações que exigem controle preciso de motores de alta potência. .
P1: Qual é o status do ciclo de vida do produto 6SE7033-7EG84-1JF1?
A: Este módulo foi descontinuado pela Siemens, em outubro de 2011. É uma peça antiga e não está mais em produção. Sua disponibilidade se dá principalmente no mercado de excedentes ou de peças recondicionadas.
Q2: Com quais sistemas de acionamento este módulo é compatível?
A: É compatível com o Siemens SIMOVERT MASTERDRIVES 6SE70 série, especificamente os inversores de frequência de grande porte 6SE7033-7EG com classificação de 370A. .
Q3: Qual é a diferença entre 6SE7033-7EG84-1JF1 e 6SE7033-7EG84-1JF0?
A: Ambos são módulos IGD4 para a mesma plataforma de acionamento. 1JF1 A designação de variante identifica uma revisão específica da placa. A revisão JF1 geralmente incorpora melhorias de confiabilidade, mantendo a intercambialidade funcional com revisões anteriores, como a JF0. .
Q4: Quais são as principais especificações elétricas?
A: Opera com uma alimentação CA trifásica de 380-460 V e um barramento CC de 510-620 V, com uma corrente nominal de 370 A, correspondendo a uma classe de potência de aproximadamente 250 kW. .
Q5: Qual é o substituto recomendado para este módulo?
A: A substituição direta é geralmente a SINÁMICOS Embora seja uma família de produtos, não existe um substituto direto. As atualizações do sistema exigem a migração para o SINAMICS G130 ou unidades de potência similares. Orientações específicas sobre a substituição devem ser obtidas na documentação técnica da Siemens.
Q6: O módulo ainda está disponível para compra?
A: Sim, está disponível em vários fornecedores de peças para automação industrial como "Em estoque". No entanto, normalmente são unidades novas de estoque antigo, recondicionadas ou usadas.
O modelo 6SE7033-7EG84-1JF1 faz parte da família SIMOVERT MASTERDRIVES 6SE70. Abaixo estão alguns modelos relacionados importantes para necessidades semelhantes ou alternativas:
| Produto/Modelo | Tipo/Estado | Descrição resumida |
|---|---|---|
| 6SE7033-7EG84-1JF1 | Módulo em destaque | Módulo de interface de inversor IGD4 para inversores MASTERDRIVES de 370A (descontinuado) |
| 6SE7033-7EG84-1JF0 | Modelo semelhante | Revisão anterior do IGD4 para a mesma plataforma de acionamento 370A |
| 6SE7033-2EG84-1JF1 | Modelo relacionado | Módulo IGD4 para uma variante menor do MASTERDRIVES (menor capacidade de corrente). |
| 6SE7035-1EJ84-1JC0 | Modelo relacionado | Outra variante do módulo de controle MASTERDRIVES |
| SINAMICS G130 | Substituição moderna | A plataforma sucessora do MASTERDRIVES requer uma migração completa do sistema, em vez de uma simples troca de módulos. |
Para sistemas 6SE7033-7EG existentes: O 6SE7033-7EG84-1JF1 É a solução ideal para substituição ou reparo de discos rígidos, mas, devido à sua descontinuação, precisa ser adquirida no mercado secundário.
Para sistemas de corrente mais alta ou mais baixa: O 6SE7033-2EG84-1JF1 é adequado para unidades menores, enquanto outros modelos como o 6SE7035-1EJ84-1JC0 Pode ser necessário para diferentes classes de potência. Sempre verifique o número de peça completo em relação às especificações originais do inversor.
Para um novo sistema ou uma grande atualização: O SINAMICS G130 É o caminho recomendado, mas exigirá esforço de engenharia e alterações de hardware, pois se trata de uma plataforma diferente.
