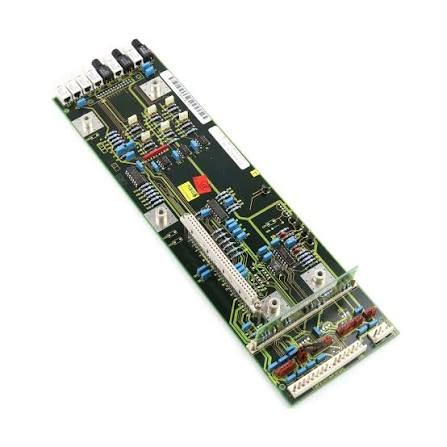

O Siemens 6SE7038-6GL84-1BG0 é um Placa de interface IVI (inversor para inversor) projetado para o SIMOVERT MASTERDRIVES série. Serve como ponte de comunicação entre a seção do inversor e o estágio de potência, garantindo transmissão de sinal confiável e sincronização do sistema em ambientes industriais exigentes.
Item nº :
6SE7038-6GL84-1BG0Pedido (MOQ) :
1 PiecePagamento :
EXW/CIFOrigem do produto :
GermanyPorto de embarque :
WuhanTempo de espera :
3-5daysPeso :
3kg| Parâmetro | Especificação |
|---|---|
| Fabricante | Siemens |
| Número do produto | 6SE7038-6GL84-1BG0 |
| Tipo de produto | Placa de interface do inversor IVI |
| Séries compatíveis | SIMOVERT MASTERDRIVES MC / VC |
| Função | Interface entre o inversor e a seção de potência |
| Tipo de montagem | Montagem em trilho DIN / painel |
| Faixa de tensão de entrada | 380 V – 480 V CA |
| Faixa de frequência | 0,1 – 600 Hz |
| Classe de proteção | IP20 |
| Temperatura de operação | -10°C a +50°C |
| Temperatura de armazenamento | -25°C a +70°C / -40°C a +70°C |
| Peso | Aproximadamente 0,2 a 0,5 kg (varia conforme a fonte) |
| País de origem | Alemanha |
| Status do ciclo de vida | Descontinuado (1 de outubro de 2011) |
| Modelo | Descrição | Aplicação / Notas |
|---|---|---|
| 6SE7038-6GL84-1BG0 | Placa de interface IVI (este produto) | Placa de interface padrão para MASTERDRIVES MC/VC |
| 6SE7031-7HG84-1JA1 | Unidade de potência MASTERDRIVES | Frequentemente utilizado em conjunto com a placa IVI em sistemas de acionamento; caso substitua a placa de interface, certifique-se da compatibilidade com esta unidade. |
| 6SE7016-0TP50-Z | Unidade de Controle MASTERDRIVES (CUVC / CU2) | Diferentes variantes de unidades de controle para MASTERDRIVES; a placa de interface é instalada na caixa eletrônica atrás da unidade de controle. |
| 6SE7090-0XX84-0AB0 | Placa de comunicação PROFIBUS (CBP2) | Adiciona capacidade de comunicação PROFIBUS DP às unidades MASTERDRIVES. |
| 6SE7090-0XX84-0AD0 | Placa de comunicação SIMOLINK (SLB) | Permite a comunicação por fibra óptica SIMOLINK para sincronização de acionamentos em sistemas multieixos. |
| T400 | Conselho de Tecnologia | Para funções avançadas de circuito fechado, como enrolamento, controle de tensão e sincronização de ângulo. |
| 6ED1052-1MD08-0BA1 | 6SL3210-1KE26-0UF1 | 6SL3210-5BE13-7UV0 | 6AV21242DC010AX0 |
| 6ED1052-1FB08-0BA1 | 6SL3201-0BE21-0AA0 | 6SL3210-5BE15-5UV0 | 6AV21241DC010AX0 |
| 6ED1052-1HB08-0BA1 | 6SL3202-0AE16-1CA0 | 6SL3210-5BE17-5UV0 | 6AV21240GC010AX0 |
| 6ED1055-1FB10-0BA2 | 6SL3210-1KE18-8UF1 | 6SL3210-5BE21-1UV0 | 6AV21241GC010AX0 |
| 6ED1055-1NB10-0BA2 | 6SL3210-1KE21-3UF1 | 6SL3210-5BE21-5UV0 | 6AV21240JC010AX0 |
| 6ED1055-1MB00-0BA2 | 6SL3210-1KE21-7UF1 | 6SL3210-5BE22-2UV0 | 6AV21241JC010AX0 |
| 6ED1055-1FB00-0BA2 | 6SL3210-1KE22-6UF1 | 6SL3210-5BE23-0UV0 | 6AV21240MC010AX0 |
| 6ED1055-1HB00-0BA2 | 6SL3255-0AA00-4CA1 | 6SL3210-5BE24-0UV0 | 6AV21241MC010AX0 |
| 6ED1055-1MM00-0BA2 | 6SL3210-1KE11-8UF2 | 6SL3210-5BE25-5UV0 | 6AV21240QC020AX1 |
| 6ED1055-1MD00-0BA2 | 6SL3210-1PE16-1AL1 | 6SL3210-5BE27-5UV0 | 6AV21232DB030AX0 |
| 6ED1055-1MA00-0BA2 | 6SL3210-1PE21-8UL0 | 6SL3210-5BE31-1UV0 | 6AV21232GA030AX0 |
| 6EP3331-6SB00-0AY0 | 6SL3040-1MA00-0AA0 | 6SL3210-5BE31-5UV0 | 6AV21232GB030AX0 |
| 6EP3332-6SB00-0AY0 | 6SL3055-0AA00-5CA2 | 6SL3210-5BE24-0UV0 | 6AV21232JB030AX0 |
| 6EP3333-6SB00-0AY0 | 6SL3246-0BA22-1FA0 | 6SL3210-5BE15-5CV0 | 6AV21232MA030AX0 |
| 6ED1055-4MH08-0BA1 | 6SL3210-1PE23-3UL0 | 6SL3210-5BE17-5CV0 | 6AV21232MB030AX0 |
1. O que é o 6SE7038-6GL84-1BG0 e com quais sistemas ele é compatível?
A placa 6SE7038-6GL84-1BG0 é uma placa IVI (Interface do Inversor) para a série Siemens SIMOVERT MASTERDRIVES, especificamente para os modelos MC e VC (Controle Vetorial).Ela serve como placa de interface entre a seção de controle e o estágio de potência do inversor.
2. Como posso saber se esta é a placa de substituição correta para o meu sistema?
Antes de substituir a placa, verifique a versão exata na placa instalada e a sua plataforma MASTERDRIVES específica (MC ou VC). A placa IVI geralmente é instalada na caixa eletrônica atrás da unidade de controle. É essencial verificar a correspondência das etiquetas e confirmar o layout interno, pois a compatibilidade depende da versão do inversor instalado e do tipo de seção de alimentação..
3. Quais são as aplicações típicas para esta placa de interface?
O 6SE7038-6GL84-1BG0 é utilizado em ambientes industriais exigentes que requerem comunicação e sincronização confiáveis entre múltiplos inversores, tais como:
Refinarias petroquímicas e plataformas de petróleo e gás (áreas classificadas como Zonas 1 e 2)
Operações de mineração e usinas de processamento mineral
Sistemas de acionamento multieixos na indústria pesada
Manutenção de sistemas legados e reparo de unidades onde a configuração original do IVI (Instrumentação de Veículos Industriais) precisa ser preservada.
4. Quais protocolos de comunicação o 6SE7038-6GL84-1BG0 suporta?
A placa utiliza principalmente o barramento de fibra óptica IVI (Inversor para Inversor) para comunicação entre os inversores. Para uma integração de rede de nível superior, o sistema MASTERDRIVES (com esta placa instalada) pode ser equipado com módulos de comunicação adicionais, como PROFIBUS DP (CBP2), DeviceNet, SIMOLINK (SLB) e Modbus, dependendo da configuração do sistema.
