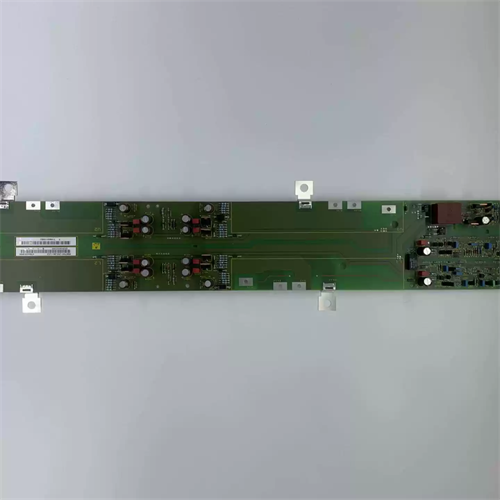

Placa de controle do inversor Siemens 6SE7041-2WL84-1JC0 IGD9

Principais parâmetros e recursos

Principais características e vantagens

• Capacidade de acionamento de portão de alta potênciaA principal característica do módulo é sua capacidade de acionar módulos de potência IGBT em sistemas MASTERDRIVES de alta potência, operando com 675-930 V CC e correntes nominais de até 1230 A.Ele gera pulsos de disparo precisos para garantir comutação exata e conversão de energia eficiente para aplicações nas indústrias de metalurgia, mineração, cimento e papel..

• Funções abrangentes de proteção e detecçãoA placa IGD9 oferece recursos de proteção essenciais, incluindo detecção de sobrecorrente e curto-circuito, proteção contra falhas e comunicação com a placa de controle principal.Ele monitora os parâmetros de corrente e tensão para proteger a seção de energia contra danos durante condições operacionais anormais.

• Caminho de atualização direta para 1JC1A variante original 1JC0 foi sucedida pela 6SE7041-2WL84-1JC1, que é totalmente compatível e pode ser substituída diretamente, apresentando a mesma função e configuração de pinos.Isso proporciona um caminho de atualização claro para a manutenção de instalações legadas do MASTERDRIVES.

• Design industrial robustoProjetada para ambientes industriais exigentes, a placa é adequada para aplicações de acionamento de alta potência em siderúrgicas, operações de mineração e indústrias de processos pesados.Ele funciona como um componente essencial de reposição nas unidades inversoras da série 6SE7041.

Aplicações típicas

O 6SE7041-2WL84-1JC0 é utilizado como componente crítico nos sistemas de inversores de frequência SIMOVERT MASTERDRIVES para aplicações industriais exigentes:

• Metalurgia e AçoAcionamentos de alta potência para laminadores e equipamentos de processamento.

• MineraçãoSistemas de acionamento de transportadores e bombeamento de alta potência

• Indústria de cimentoAcionamentos de fornos e aplicações em moinhos de grande porte

• Papel e CeluloseSistemas de acionamento de alta potência para máquinas de papel

• Bombas e ventiladoresAcionamentos de bombas e ventiladores de grande porte com velocidade variável

Perguntas frequentes (FAQ)

Q1: Qual é a função principal do 6SE7041-2WL84-1JC0?

A: Trata-se de uma placa de controle de inversor IGD9 para SIMOVERT MASTERDRIVES. Sua função é acionar os módulos de potência IGBT, gerar pulsos de disparo, realizar a detecção de corrente/tensão, fornecer proteção contra falhas e comunicar-se com a placa de controle principal..

Q2: O modelo 6SE7041-2WL84-1JC0 ainda está em produção?

A: Não. Este produto foi Descontinuado pela Siemens, com a produção encerrada em 2007.Está listado como em fase de descontinuação. O modelo original 1JC0 não é mais fabricado, e o mercado oferece principalmente unidades usadas/recondicionadas ou o novo substituto 1JC1..

Q3: Qual é a diferença entre 6SE7041-2WL84-1JC0 e 6SE7041-2WL84-1JC1?

A: O 1JC0 é a placa IGD9 original, enquanto a 1JC1 é a versão atualizada de substituição. O 1JC1 é totalmente compatível e podem ser diretamente substituídas por placas com funções e configuração de pinos idênticas. No entanto, existe uma diferença: a conexão IGBT superior direita marcada com "C" não possui conexão elétrica na placa 1JC0 antiga, mas possui uma conexão na placa 1JC1 nova..

Q4: Quais são os modos de falha comuns para esta placa IGD9?

A: Os defeitos comuns incluem anomalias no acionamento dos IGBTs, perda do pulso de disparo, alarmes falsos de sobrecorrente/curto-circuito e interrupções de comunicação. Problemas relacionados à fonte de alimentação, como fusíveis queimados, ponte retificadora defeituosa e capacitores do barramento CC danificados, também podem ocorrer..

Q5: Quais precauções de segurança devem ser tomadas ao substituir esta placa?

A: Antes da substituição:

• Desligue e descarregue o barramento CC (risco de alta tensão)

• Verifique se a versão e o número de série correspondem aos da placa de controle principal.

• Verifique as interfaces de fibra óptica/comunicação, os cabos e os terminais de energia.

• Após a substituição, Baixar novamente os parâmetros e realizar a identificação do motor.

Q6: Qual é o significado da diferença na conexão "C" entre 1JC0 e 1JC1?

A: De acordo com discussões no fórum técnico da Siemens, a placa antiga 1JC0 não possui conexão elétrica para o IGBT superior direito marcado com "C", enquanto a nova placa 1JC1 possui essa conexão. Usuários questionaram se um parafuso adicional deve ser instalado ou se o IGBT deve permanecer isolado eletricamente..

Q7: Quais são as principais especificações técnicas?

A: O módulo opera em 675-930 V CC com uma corrente nominal de 1230 AEle suporta Controle Vetorial, Controle V/f e Controle Direto de Torque (DTC). O peso líquido é de aproximadamente 0,53 kg com dimensões de aproximadamente 30,60 × 22,10 × 8,70 cm.

Q8: O módulo pode ser reparado?

A: Sim, serviços de reparo estão disponíveis através de fornecedores terceirizados. Empresas como a EICHLER oferecem serviços de reparo para o 6SE7041-2WL84-1JC0. O reparo normalmente envolve diagnóstico em nível de componente e substituição dos componentes defeituosos na placa..

Modelos recomendados e produtos relacionados

O modelo 6SE7041-2WL84-1JC0 faz parte do sistema SIMOVERT MASTERDRIVES. Abaixo estão os modelos e componentes relacionados:

Como escolher o modelo certo

• Para sistemas MASTERDRIVES existentes com 1JC0: O 6SE7041-2WL84-1JC1 é a substituição recomendada, pois é totalmente compatível e representa a versão atualizada..

• Para resolução de problemas do sistema: Use o 6SE7090-0XX84-1FK0 Caixa de teste para localizar dispositivos IGBT danificados antes da substituição do hardware de alimentação.

• Para novas instalações: O SINÁMICOS A plataforma é a substituta moderna recomendada, oferecendo desempenho aprimorado e suporte ativo da Siemens..
