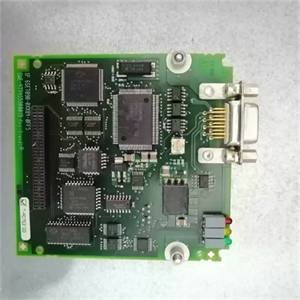

Módulo de comunicação Siemens 6SE7090-0XX84-0FF0

Principais parâmetros e recursos

Principais características e vantagens

• Conectividade PROFIBUS DP para MASTERDRIVESA função principal do módulo é adicionar a capacidade de rede PROFIBUS DP à plataforma de controle de movimento SIMOVERT MASTERDRIVES. Isso permite que o inversor se comunique com um mestre PROFIBUS (como um PLC SIMATIC S7), transmitindo comandos de controle e recebendo feedback de status de forma determinística e em alta velocidade. .

• Essencial para a integração de sistemas legados.Apesar de ter sido descontinuado há mais de duas décadas, o módulo CBP continua sendo essencial para a manutenção das instalações SIMOVERT MASTERDRIVES existentes. Ele permite que os sistemas de acionamento legados permaneçam integrados às redes de automação de toda a planta, prolongando sua vida útil sem a necessidade de substituição completa do sistema. .

• Instalação estruturada e compatibilidadeComo uma placa opcional plug-in, o módulo CBP foi projetado para fácil integração na caixa eletrônica MASTERDRIVES. Ele funciona em conjunto com a placa adaptadora ADB para instalação física. Os usuários devem observar que o módulo CBP (0FF0) é diferente de seu sucessor, o módulo CBP2 (0FF5), embora ambos desempenhem funções semelhantes. .

Aplicações típicas

O 6SE7090-0XX84-0FF0 é utilizado como componente de comunicação nos sistemas SIMOVERT MASTERDRIVES em diversas aplicações industriais:

• Manutenção de unidades legadasManutenção das instalações MASTERDRIVES existentes onde é necessária conectividade PROFIBUS DP.

• Automação IndustrialSistemas de acionamento em indústrias de manufatura e de processos que requerem integração com redes de PLC S7

• Atualizações do sistemaPermitir que plataformas de acionamento mais antigas participem de arquiteturas de automação modernas sem substituição completa.

Perguntas frequentes (FAQ)

Q1: Qual é a função principal do 6SE7090-0XX84-0FF0?

A: Trata-se de um módulo de comunicação PROFIBUS DP (CBP) para sistemas de controle de movimento SIMOVERT MASTERDRIVES. Sua função é fornecer a interface de comunicação entre o inversor e uma rede PROFIBUS para troca de dados com PLCs ou sistemas DCS. .

Q2: O modelo 6SE7090-0XX84-0FF0 ainda está em produção?

A: Não. Este módulo foi Descontinuado pela Siemens desde 19 de fevereiro de 2000. Está disponível apenas através de canais de excedentes, produtos recondicionados ou produtos novos de estoque antigo de fornecedores terceirizados.

Q3: Qual é a diferença entre 6SE7090-0XX84-0FF0 e 6SE7090-0XX84-0FF5?

A: O 0FF0 é o módulo CBP (Communication Board PROFIBUS) original. 0FF5 O módulo CBP2 é uma versão posterior e mais completa. Ambos são usados ​​para comunicação PROFIBUS com sistemas MASTERDRIVES, mas são revisões de hardware diferentes. O CBP2 (0FF5) está documentado como o sucessor com capacidades aprimoradas.

Q4: Quais são as características físicas deste módulo?

A: O módulo pesa aproximadamente de 0,06 a 0,10 kg e mede cerca de 8,50 x 10,00 x 2,00 cm. Foi fabricado na Alemanha e é uma placa de expansão compacta. .

Q5: Qual arquivo GSD é necessário para este módulo?

A: O arquivo GSD para o MASTERDRIVES CBP é siem8045.gsd (versão 1.2 / 1999). Este arquivo é necessário para configurar o módulo como um escravo PROFIBUS na configuração de hardware do CLP. .

Q6: Posso usar este módulo com um PLC SIMATIC S7-300/400?

A: Sim. O módulo foi projetado para funcionar como um escravo PROFIBUS DP. Você precisará ter o arquivo GSD apropriado instalado no seu software de programação de CLP para configurar o módulo na rede. .

Q7: Quais são os problemas comuns ao colocar este módulo em funcionamento?

A: Um problema comum é o erro "DP Error" quando a unidade não aparece no catálogo PROFIBUS. Isso geralmente indica que o arquivo GSD correto não está instalado ou que a configuração do módulo não corresponde às configurações de rede. Certifique-se de que o arquivo GSD (siem8045.gsd) esteja carregado corretamente e que o endereço PROFIBUS esteja configurado corretamente. .

Modelos recomendados e produtos relacionados

O modelo 6SE7090-0XX84-0FF0 faz parte da família de placas opcionais SIMOVERT MASTERDRIVES. Abaixo estão os modelos e componentes relacionados:

Como escolher o modelo certo

• Para sistemas MASTERDRIVES existentes que requerem PROFIBUS: O 6SE7090-0XX84-0FF0 (CBP) é o módulo original para esta aplicação. No entanto, se o mais recente 0FF5 (CBP2) Está disponível, oferece funcionalidades aprimoradas e pode ser preferível para substituições. .

• Para avaliação de codificadoresConsidere o SBM (0FD0) ou SBM2 (0FE0) Módulos para aplicações de feedback de resolver/codificador .

• Para manutenção completa do sistemaCertifique-se de ter o arquivo GSD correto (siem8045.gsd) para a configuração da rede PROFIBUS. .
