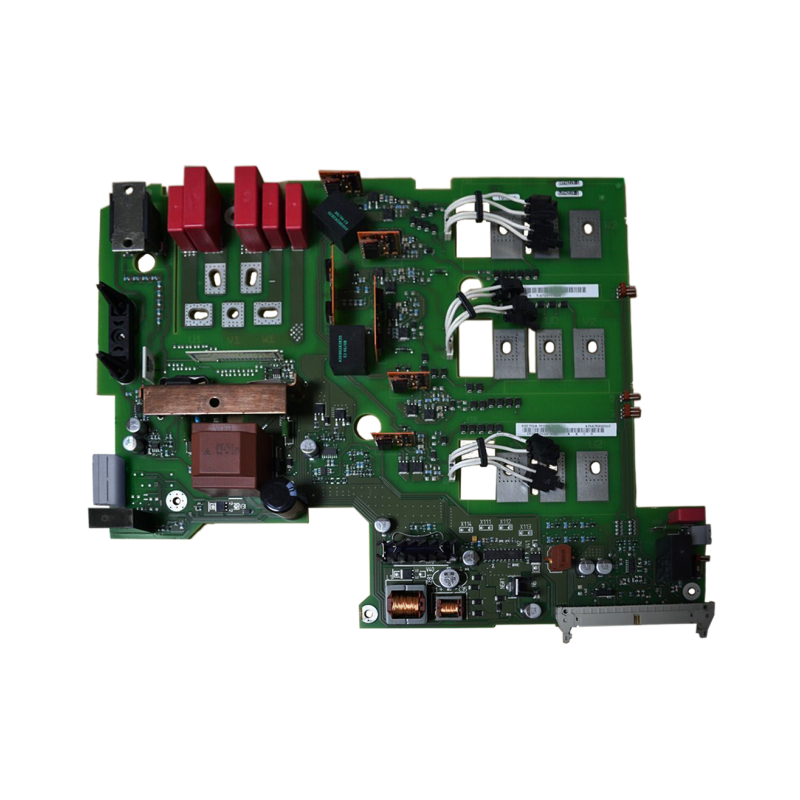

O Siemens C98043-A1601-L4 (número do pedido 6RY1243-0DA01) é uma interface de alimentação especializada e um módulo de controle de energia para o SIMOREG família de unidades DC Esta unidade fornece sinais de disparo e tensões auxiliares para as seções de potência dos tiristores dos inversores SIMOREG, garantindo o disparo confiável dos semicondutores de potência em aplicações de controle de motores industriais. .
O módulo é um componente integral da linha de inversores CC SIMOREG da Siemens, fazendo a interface com as placas de controle principais e os conjuntos de tiristores em inversores completos. É essencial em aplicações exigentes, como laminadores, extrusoras, bobinadeiras e máquinas industriais pesadas.
Item nº :
C98043-A1601-L4Pedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
RomaniaPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5daysPeso :
0.239kgEspecificações
Placa de interface de alimentação/unidade de controle Siemens C98043-A1601-L4
Módulo de alimentação auxiliar e controle de desempenho para sistemas de acionamento CC SIMOREG
| Origem | Romênia |
| Peso líquido (kg) | 0,239 kg |
| Dimensões da embalagem | * |
Principais características e benefícios
Funcionalidade dupla: Oferece ambos sinais de controle (pulsos de porta do tiristor) e fontes de tensão auxiliar estabilizadas para a eletrônica de controle dentro do sistema de acionamento SIMOREG .
Controle preciso de tiristores: Gera pulsos de disparo com temporização precisa para acionamento confiável de semicondutores de potência em configurações de ponte trifásica. .
Isolamento por transformador de pulsos: Cada canal de acionamento de gate utiliza isolamento por transformador de pulsos até 2500V CA para garantir o acionamento seguro dos tiristores em diferentes níveis de potencial dentro do circuito de potência. .
Armazenamento de energia para transporte em trânsito: Inclui armazenamento de energia em massa (2200µF) que mantém a capacidade de acionamento do gate durante breves perturbações na linha CA, evitando falhas de disparo e comutação. .
Fornecimento auxiliar estabilizado: Oferece limpeza +15V CC Saída estabilizada para circuitos de controle analógico e lógica de ângulo de disparo, garantindo que todo o sistema de acionamento opere a partir de uma tensão de referência regulada. .
Proteção abrangente: Proteção integrada contra curto-circuito, sobretemperatura e subtensão, com indicadores LED de status no painel frontal (Alimentação OK, habilitação do gate, falha) para diagnóstico imediato. .
Construção de nível industrial: Utiliza componentes de nível industrial classificados para operação contínua em ambientes agressivos, com uma faixa de temperatura operacional de -10°C a +55°C. .
Qualidade Siemens comprovada: Fabricado na Alemanha, em conformidade com os rigorosos padrões de engenharia e qualidade da Siemens. .
| Categoria | Especificação |
|---|---|
| Fabricante | Siemens AG |
| Número do modelo | C98043-A1601-L4 |
| Número do pedido | 6RY1243-0DA01 |
| Tipo de produto | Placa de interface de alimentação / unidade de controle |
| Família de produtos | Série de inversores CC SIMOREG |
| Função principal | Controle por tiristor e alimentação auxiliar SV |
| País de origem | Alemanha |
| Parâmetro | Detalhe |
|---|---|
| Tensão de entrada | 24 V CC ±20% |
| Corrente de entrada | 1.2 Um típico |
| Consumo de energia | 28 W máximo |
| Saída de alimentação auxiliar | +15 V CC estabilizado |
| Corrente de alimentação auxiliar | 500 mA máximo |
| Saídas de acionamento de porta | 6 canais de pulso (ponte trifásica) |
| Corrente de porta | 500 mA de pico por canal |
| Tensão de porta | pico típico de 10 V |
| Isolamento por transformador de pulso | 2500 V CA |
| Armazenamento de energia | Capacitância de 2200 µF |
| Tempo de espera | 20 ms com carga máxima |
| Parâmetro | Detalhe |
|---|---|
| Peso | Aproximadamente 0,82 - 1,5 kg |
| Dimensões | Aproximadamente 26 x 23 x 3,5 cm |
| Temperatura de operação | -10°C a +55°C |
| Temperatura de armazenamento | -25°C a +70°C |
| Umidade | 5–95% não condensáveis |
| Estilo de montagem | Adaptador para montagem em painel ou trilho DIN |
| Tipo de conexão | Terminais de parafuso e conectores de fita |
| Certificações | Componente com certificação CE e UL |
O C98043-A1601-L4 é utilizado em setores industriais que exigem controle de campo confiável para inversores CC SIMOREG:
| Indústria | Aplicativo |
|---|---|
| Aço e metais | Acionamentos principais de laminadores, bobinadores e desenroladores . |
| Mineração | Guinchos de mina e acionamentos de correias transportadoras . |
| Extrusão e Plásticos | Acionamentos da extrusora e do enrolador . |
| Indústria em geral | Controle de motores CC de alta potência em ambientes exigentes. . |
| Têxteis e Estamparia | Acionamentos de motores CC de alta precisão em linhas de produção . |
Estado da peça de reposição: Este módulo é uma peça sobressalente/de reposição para manutenção de instalações de inversores CC SIMOREG existentes. Verifique o sufixo e a configuração exatos necessários para o seu sistema de inversor antes de fazer o pedido.
Configuração não incluída: O C98043-A1601-L4 é um componente de hardware. A substituição deve ser realizada por pessoal qualificado com acesso ao backup dos parâmetros originais da unidade.
Precauções contra ESD: Manuseie o módulo utilizando as devidas precauções contra descarga eletrostática (ESD) para proteger os circuitos internos sensíveis. .
Verificação da instalação: Certifique-se de que o sistema de controle esteja desligado antes de tentar instalar ou remover o módulo. Verifique se o módulo está encaixado corretamente e se todos os conectores estão totalmente conectados. .
