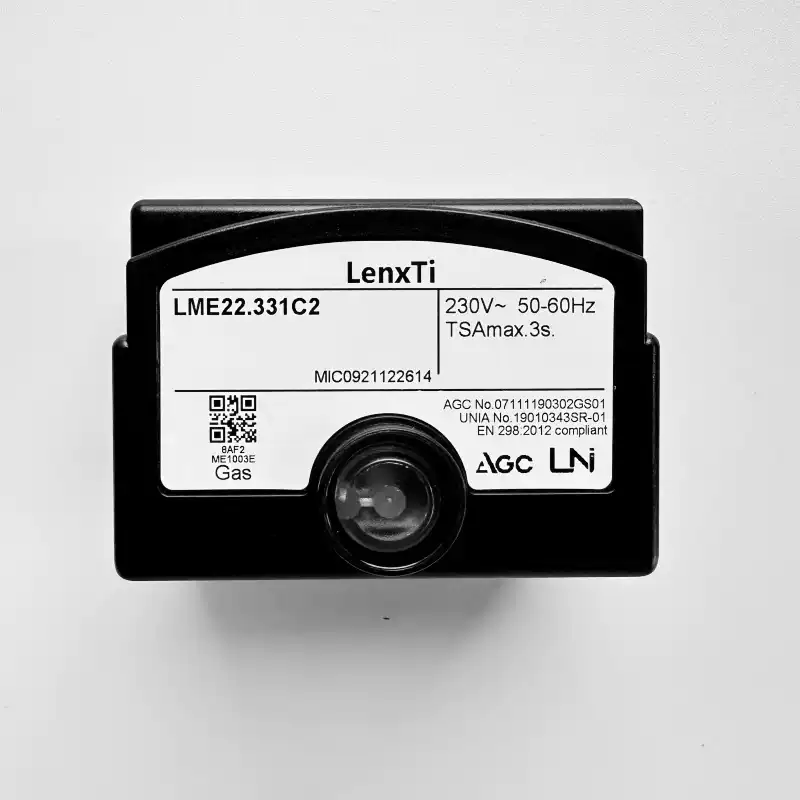

Controles de queimador a gás SIEMENS LME22.331C2

Principais características

• Processamento Digital de Sinais – Sequências de controle precisas e repetíveis para maior confiabilidade do sistema

• Indicador LED multicolorido – Mensagens de status claras e feedback de diagnóstico para condições operacionais e de falha.

• Detecção de subtensão – Impede o funcionamento em condições elétricas inseguras.

• Supervisão da pressão atmosférica – Verificação funcional do pressostato durante a inicialização e operação

• Recurso de reinicialização remota elétrica – Permite o gerenciamento eficiente do sistema à distância.

• Limitação de Repetição – Impede tentativas excessivas de reinicialização para proteger o queimador e os equipamentos associados.

• Operação intermitente controlada – Desligamento de segurança obrigatório após 24 horas de funcionamento contínuo.

• Controle do atuador (12s) – Tempo de funcionamento do atuador integrado para controle preciso da relação ar-combustível

Parâmetros técnicos

Principais vantagens

1. Modernização perfeita para sistemas legados

O LME22.331C2 foi projetado especificamente como um substituição digital Para controladores de queimadores Siemens das séries LGB e LMG. Possui dimensões de carcaça idênticas aos modelos LGB e LMG, permitindo a substituição direta sem modificações mecânicas.. Ao substituir os controles LGB ou LMG por LME, a unidade auxiliar AGQ1… ou AGQ2… deve ser substituída pela AGQ3…A27.

2. Monitoramento abrangente de segurança

A unidade integra múltiplas funções de segurança em um único módulo compacto: detecção de subtensão, supervisão do pressostato (com verificação funcional durante a inicialização e operação), supervisão de chama e limitação de repetição.O recurso de operação intermitente controlada aciona um Desligamento de segurança obrigatório após 24 horas de funcionamento contínuo., seguido por uma reinicialização automática.

3. Controle preciso do atuador

Com um dedicado Tempo de funcionamento do atuador de 12 segundosO LME22.331C2 foi projetado para queimadores de tiragem forçada que exigem controle preciso da relação ar-combustível por meio de um atuador. A sequência de controle é gerenciada por processamento digital de sinais, garantindo uma temporização precisa e repetível..

4. Recursos avançados de diagnóstico

O indicador LED multicolorido Fornece mensagens claras sobre o estado operacional e de falhas, simplificando a resolução de problemas.Caso ocorra o bloqueio, a luz indicadora vermelha acende e o controle do queimador pode ser reiniciado pressionando o botão de reinicialização de bloqueio por aproximadamente 1 segundo (mas menos de 3 segundos)..

5. Ampla compatibilidade de aplicações

O LME22.331C2 foi testado e aprovado de acordo com DIN EN 298e é adequado para aplicações regidas por EN 676 (queimadores de tiragem forçada a gás) e EN 230 (queimadores de óleo)Ele foi projetado e construído para uso por fabricantes de equipamentos originais (OEMs) que integram controles de queimadores em produtos de controle de combustão..

Aplicações

O LME22.331C2 é utilizado em uma ampla gama de aplicações de controle de combustão:

Modelos recomendados e produtos relacionados

ObservaçãoA série LME22 oferece diversas configurações de temporização. Sempre verifique o número do modelo específico em relação aos requisitos do seu queimador, principalmente o tempo de pré-purga (t1) e o tempo de funcionamento do atuador..

O que está incluído

• 1 × Unidade de Controle do Queimador a Gás SIEMENS LME22.331C2

Observação: a sonda de ionização, o detector de chama QRA, a unidade auxiliar AGQ3 e o transformador de ignição são vendidos separadamente.

Por que comprar conosco?

• Novo e original – Produto genuíno Siemens

• Em estoque – Pronto para envio no mesmo dia ou no próximo dia útil

• Totalmente testado – Cada unidade foi verificada quanto à funcionalidade.

• Garantia incluída Compre com confiança

• Suporte técnico – Assistência para compatibilidade com queimadores disponível

Perguntas frequentes (FAQ)

Q1: O que é o SIEMENS LME22.331C2?

Trata-se de uma unidade de controle de queimadores a gás baseada em microprocessador para a inicialização e supervisão de queimadores a gás ou gás/óleo de 1 ou 2 estágios em operação intermitente. Ela monitora a chama por meio de uma sonda de ionização e controla a sequência de queima, incluindo pré-purga, ignição e desligamento de segurança..

Q2: Quais modelos antigos o LME22.331C2 substitui?

Ele substitui LGB22.330A27 e LMG22.330B27 Controles de queimador legados. As dimensões da carcaça são idênticas para uma adaptação perfeita..

Q3: Que alteração na unidade auxiliar é necessária ao substituir LGB/LMG por LME?

Ao substituir os controles do queimador LGB ou LMG por LME, o A unidade auxiliar AGQ1… ou AGQ2… deve ser substituída pela AGQ3…A27.

Q4: Qual é o tempo de segurança (TSA) deste controlador?

O tempo de segurança é 3 segundos (tempo máximo para o estabelecimento da chama).

Q5: Qual é o tempo de pré-purga (t1)?

O tempo de pré-purga é 30 segundos.

Q6: Qual é o tempo de funcionamento do atuador?

O tempo de funcionamento do atuador é 12 segundos.

Q7: Quais métodos de detecção de chamas são suportados?

O LME22.331C2 suporta sonda de ionização supervisão de chamas. Também pode funcionar com um detector de chama QRA através da unidade auxiliar AGQ3 para queimadores de tiragem forçada, ou um Detector de chama azul QRC para chamas azuis ardentes.

Q8: O que acontece após 24 horas de operação contínua?

O controlador inicia um Desligamento controlado seguido de reinicialização automática após um máximo de 24 horas de operação contínua.

P9: Como faço para reiniciar o controle do queimador após o bloqueio?

Pressione o botão de reinicialização de bloqueio por aproximadamente 1 segundo (mas menos de 3 segundos). O controle só pode ser reiniciado quando todos os contatos da linha estiverem fechados e não houver subtensão..

Q10: Quais são as dimensões e o peso?

A unidade pesa aproximadamente 0,16 kg (160 g)As dimensões sem embalagem são aproximadamente 62 mm (A) × 90 mm (L) × 53 mm (C)..

Q11: Quais normas este controlador cumpre?

Está em conformidade com EN 298, EN 676, e EN 230 padrões.

Q12: Qual é a tensão de alimentação?

A tensão de alimentação é CA 230 V (220–240 V), 50/60 Hz.

P13: Este produto é genuíno da Siemens?

Sim. Isto é um novo e original Produto Siemens com número de modelo LME22.331C2.

P14: O que devo verificar antes de fazer o pedido?

Sempre verifique o número do modelo (LME22.331C2), o tipo de queimador (1 estágio vs. 2 estágios), o método de detecção de chamase o horários necessários (t1, TSA, atuador) para sua aplicação específica. Consulte a documentação da Siemens ou entre em contato com nosso suporte técnico para obter assistência.
