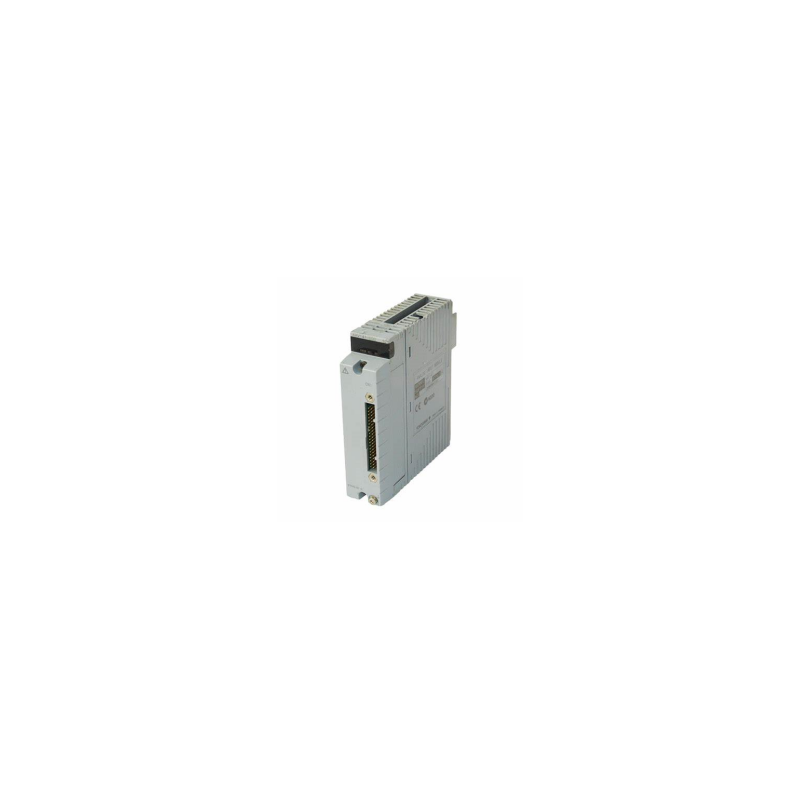

Módulo de entrada de corrente/tensão Yokogawa AAM10

O Yokogawa AAM10 É um módulo de entrada analógica dedicado, projetado para os sistemas de controle distribuído (DCS) Yokogawa CENTUM CS 3000 e CENTUM CS 1000. Serve como uma interface crítica entre a instrumentação de campo e o processador de controle, convertendo sinais analógicos industriais padrão em dados digitais para monitoramento e controle precisos do processo. Projetado para lidar com entradas de corrente e tensão, o AAM10 é um componente essencial para o monitoramento de variáveis como pressão, temperatura, vazão e nível em setores como petróleo e gás, geração de energia e processamento químico.

Item nº :
AAM10
Pedido (MOQ) :
1
Pagamento :
EXW
Origem do produto :
Singapore
Porto de embarque :
Wuhan, Hubei, China
Tempo de espera :
3-5 days
Peso :
3kg

Breve Introdução de Yokogawa

Os principais negócios da Yokogawa são: automação industrial e hardware e software para testes e medições.

Os produtos da Yokogawa são utilizados em uma variedade de indústrias que exigem sistemas de controle de processos. Dependendo do porte e das necessidades do projeto, a Yokogawa oferece uma gama de sistemas de controle: DCS, PLC, SCADA e ESD (Desligamento de Emergência)A Yokogawa também firmou parceria com a Shell Global Solutions para fornecer soluções avançadas de controle de processos (APC) para refinarias, plantas petroquímicas e fábricas de produtos químicos.

Informações detalhadas

Módulo de entrada de corrente/tensão AAM10 (tipo simples), 1 canal

País de origem	Cingapura
Condições do produto	Novo
Garantia	um ano
Método de pagamento	Transferência bancária, Western Union
Método de envio	DHL/FedEx/UPS/TNE/EMS

Principais características

Recurso	Descrição
Entrada de canal duplo	Possui 2 canais de entrada independentes para aquisição de sinal de campo.
Compatibilidade de sinal duplo	Aceita sinais de corrente contínua de 4-20 mA e de tensão contínua de 1-5 V, configuráveis via software.
Fonte de alimentação integrada para o transmissor	Fornece alimentação de loop CC de 25,0 a 25,5 V (limite de corrente de 60 mA) para transmissores de 2 fios, eliminando a necessidade de fontes de alimentação externas.
Isolamento Galvânico	Isolamento galvânico de entrada para sistema com classificação de tensão suportável de 1500 V CA, reduzindo a interferência de loop de terra.
Alta precisão	Precisão da entrada de tensão: ±4 mV; Precisão da entrada de corrente: ±16 µA
Atualização rápida de dados	Período fixo de atualização de dados de 50 ms para monitoramento de processos responsivos.
Integração de sistemas CENTUM	Projetado para integração perfeita com as arquiteturas de E/S CENTUM CS 1000/3000.
Suporte a troca a quente	Suporta a substituição de módulos online em racks de E/S CENTUM compatíveis.

Especificações técnicas

Em geral

Parâmetro	Especificação
Fabricante	Yokogawa
Modelo	AAM10
Tipo de produto	Módulo de entrada de corrente/tensão
Sistemas Compatíveis	CENTUM CS 1000, CENTUM CS 3000
País de origem	Japão
Peso	0,63 kg

Especificações de entrada

Parâmetro	Especificação
Tipo de sinal de entrada	4-20 mA CC / 1-5 V CC
Resistência de entrada (tensão)	1 MΩ (100 kΩ com a alimentação desligada)
Resistência de entrada (corrente)	250 Ω
Entrada permitida (tensão)	-10 a 30 V CC
Entrada permitida (corrente)	40 mA CC máx.
Canais	2 canais independentes

Fonte de alimentação e transmissor

Parâmetro	Especificação
Consumo de energia	250 mA ou menos a 5,0 V CC
Fonte de alimentação do transmissor	25,0 a 25,5 V CC (limite de corrente de 60 mA)

Desempenho

Parâmetro	Especificação
Precisão (Tensão)	±4 mV
Precisão (atual)	±16 µA
Deriva de temperatura (tensão)	±8 mV por variação de 10 °C
Deriva de temperatura (atual)	±32 µA por variação de 10 °C
Período de atualização de dados	50 ms

Isolamento

Parâmetro	Especificação
Tipo de isolamento	Isolamento galvânico de entrada para sistema
Tensão suportável	1500 V CA por 1 minuto

Meio Ambiente e Instalação

Parâmetro	Especificação
Temperatura de operação	-20°C a 60°C
Instalação	Módulo de E/S Nest
Conexão de fiação	Terminais de parafuso M4
Configuração do sinal de entrada	Configurável por software

Aplicações

O AAM10 é adequado para uma ampla gama de aplicações de monitoramento de processos industriais em ambientes DCS baseados em CENTUM:

Indústrias de ProcessoMonitoramento de temperatura, pressão, vazão e nível em instalações de petróleo e gás, químicas e petroquímicas.
Geração de energiaAquisição de sinais de instrumentação de caldeiras e turbinas
Tratamento de água e esgotoMonitoramento de fluxo e nível
Fabricação de produtos farmacêuticosMonitoramento de parâmetros críticos do processo
Alimentos e bebidasMonitoramento de circuito de temperatura e pressão

Principais benefícios

Beneficiar	Descrição
Fiação de Loop Simplificada	A fonte de alimentação integrada do transmissor elimina a necessidade de módulos de alimentação separados para dispositivos de campo de 2 fios.
Interferência de ruído reduzida	O isolamento galvânico suprime o ruído de modo comum e elimina loops de terra em circuitos de campo.
Configuração flexível	Os modos de entrada de corrente/tensão selecionáveis por software acomodam diversos tipos de sensores.
Tempo de inatividade mínimo	A funcionalidade de troca a quente permite a substituição online de módulos em unidades de nó redundantes.
Integração comprovada de DCS	Projetado especificamente para arquiteturas Yokogawa CENTUM, garantindo compatibilidade e desempenho confiável.

Notas importantes

Requisitos do sistemaO AAM10 requer a revisão de software do sistema R2.07 ou posterior para total compatibilidade.
Fonte de energiaO módulo é alimentado através da Unidade de Interface de Nó CENTUM (AND50, ANS50, AND20, ANS20) ou da Estação de Controle de Campo (PFCS/PFCD).
Comportamento do Loop AtualQuando o AAM10 está desligado ou em condição anormal, o circuito de entrada de corrente fica aberto.
Restrição de compartilhamento de sinalNão compartilhe sinais de corrente com outros receptores. Para aplicações de compartilhamento de sinal, conecte um resistor shunt de 250 Ω e use o modo de tensão.
Compatibilidade de barreirasPode ser combinado com a barreira MTL 728; neste caso, a resistência da fiação deve ser ≤10 Ω e a tensão mínima de operação do transmissor de 2 fios deve ser ≤12 V CC.
Configuração de sinalO tipo e os intervalos do sinal de entrada são definidos por software; é necessária uma configuração adequada antes do comissionamento.

Perguntas frequentes

P1: Quais tipos de sinal o AAM10 aceita?

A: O AAM10 aceita ambos Corrente CC de 4-20 mA e Tensão CC de 1 a 5 V sinais. O tipo de entrada é configurável via software. .

P2: O AAM10 pode alimentar diretamente transmissores de 2 fios?

A: Sim. O módulo fornece uma integração Fonte de alimentação de circuito CC de 25,0 a 25,5 V com um limite de corrente de 60 mA para alimentar transmissores de campo de 2 fios .

P3: Qual é o período de atualização de dados do AAM10?

A: O período fixo de atualização de dados é 50 ms .

Q4: O AAM10 é hot-swappable?

A: Sim, o módulo suporta substituição online (hot-swap) em racks de E/S CENTUM compatíveis, desde que o módulo de substituição tenha a mesma revisão de hardware e configurações de canal. .

Q5: Qual é a precisão do AAM10?

A: Precisão é ±4 mV para entrada de tensão e ±16 µA Para entrada de corrente. A deriva térmica é de ±8 mV e ±32 µA por variação de 10 °C. .

Q6: Qual é a diferença entre AAM10 e AAM10B?

A: O padrão AAM10 É utilizado para sinais analógicos padrão. AAM10B A variante normalmente inclui suporte para o Protocolo BRAIN, possibilitando comunicação e diagnóstico digitais com dispositivos de campo inteligentes da Yokogawa .

Q7: O AAM10 é compatível com o CENTUM VP?

A: O AAM10 foi projetado principalmente para os sistemas CENTUM CS 3000 e CENTUM CS 1000. Embora alguns componentes de hardware possam ser retrocompatíveis, verifique a compatibilidade específica do barramento de E/S caso pretenda utilizá-lo em um sistema CENTUM VP. .

Q8: Que tipo de isolamento o AAM10 proporciona?

A: O módulo fornece isolamento galvânico de entrada para sistema com um 1500 V CA Suporta tensão nominal por 1 minuto, protegendo o sistema de controle contra ruídos externos e possíveis falhas.
