O ABB PFEA113-65 (3BSE050092R65) É um controlador de tensão de alto desempenho da série PFEA113, parte dos Sistemas de Tensão de Bobina da ABB. Sua função principal é servir como uma unidade de controle dedicada para a regulação precisa da tensão de bobinas, fios e filmes em linhas de processamento industrial, garantindo a qualidade consistente do material e prevenindo defeitos durante as operações de enrolamento e desenrolamento.
Item nº :
3BSE050092R65Pedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
SwedenPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5 daysPeso :
6kgDescrição dos produtos
Módulo DCS ABB 3BSE050092R65 em estoque
| Número do modelo | 3BSE050092R65 |
| Local de origem | Suécia |
| Dimensões/Peso | 6kg |
| Doença | Novo e original |
| Garantia | 1 ano |
| Termos de envio | DHL Fedex TNT EMS UPS |
| Pagamento | TT / Western Union |
| Prazo de entrega | 3 a 5 dias |
| Serviço | Serviço online 24 horas |
Principais parâmetros e recursos
| Item | Especificações / Recursos |
|---|---|
| Tipo de produto | Controlador de tensão / Unidade eletrônica de medição de tensão |
| Plataforma de sistema | Sistemas de tensionamento de bobinas ABB; integra-se com ABB AC 800M e System 800xA. |
| Entradas do sensor | 4 canais independentes para células de carga ABB Pressductor® (séries PFTL/PFBL) |
| Faixa de medição | 0-200% escala completa |
| Precisão | ±0,1% da escala completa |
| Tempo de resposta | < 10 ms |
| Saídas analógicas | 6 configuráveis (tensão ou corrente), por exemplo, -5V a +11V / 0-21 mA |
| Entradas/Saídas Digitais | 1 DI / 4 DO (alarme e status) |
| Comunicação | PROFIBUS DP, RS-485, Modbus TCP |
| Classificação de proteção | IP65 (vedação ambiental) / IP20 (montagem em trilho DIN) |
| Fonte de energia | 24 V CC (18-36 V) |
| Temperatura de operação | 0°C a +55°C / -20°C a +60°C |
Controle de tensão multicanal de alta precisãoA principal característica do módulo é o seu suporte para até quatro células de carga independentes Isso permite a medição precisa da tensão e o controle PID em vários pontos de uma bobina larga, garantindo o manuseio uniforme do material e prevenindo defeitos como "estiramento" ou "vincos". .
E/S versátil e algoritmos de controle avançadosO módulo fornece seis saídas analógicas configuráveis para controle direto de atuadores como freios ou inversores de frequência Ele apresenta funções avançadas, incluindo controle de tensão cônica, compensação de velocidade, e cálculo do diâmetro para gerenciar mudanças dinâmicas durante o enrolamento e desenrolamento .
Design industrial robusto para ambientes severosA versão com classificação IP65 foi projetada para instalação direta em condições exigentes com poeira, óleo ou umidade, como fábricas de papel ou gráficas, sem a necessidade de invólucros externos. Inclui diagnósticos abrangentes para falhas na fiação do sensor e erros de comunicação. .
Integração perfeita do sistemaEle suporta PROFIBUS DP e Modbus TCP Para fácil integração com os controladores ABB System 800xA, AC 800M e PLCs de terceiros. Pode ser em cascata (até 3 unidades) para criar um sistema com 12 sensores para aplicações complexas de rolos segmentados. .
O PFEA113-65 é um componente essencial em processos industriais que exigem controle preciso de tensão:
Papel e CeluloseMáquinas de papel, linhas de revestimento e rebobinadeiras de corte. .
Impressão e EmbalagemImpressoras e máquinas de laminação .
Têxteis e filmesLinhas de tecelagem, enrolamento e estiramento de filmes .
Processamento de metaisLinhas de laminação e corte de tiras metálicas .
Q1: Qual é a função principal do PFEA113-65?
A: É um controlador de tensão que recebe sinais de células de carga da ABB para regular a tensão do material durante o processamento, mantendo uma força constante para evitar rupturas ou estiramentos. .
Q2: O que diferencia o PFEA113-65 de um módulo de E/S de PLC padrão?
A: É um controlador "inteligente" especializado. Ele integra Condicionamento de sinal, algoritmos de controle PID e E/S de alta velocidade especificamente para aplicações de tensão. Isso proporciona uma resposta mais rápida e um controle mais robusto do que o uso de um módulo de E/S de uso geral. .
Q3: Quantos sensores o PFEA113-65 suporta?
A: Um único módulo suporta até 4 células de carga ABBÉ possível conectar até três unidades em cascata para suportar 12 sensores em aplicações multizona. .
Q4: O PFEA113-65 é adequado para ambientes industriais agressivos?
A: Sim. Um IP65 Está disponível uma versão para ambientes com alta concentração de poeira ou umidade. A versão IP20 destina-se à montagem em painéis de controle padrão. .
Q5: Quais protocolos de comunicação são suportados?
A: Isso suporta PROFIBUS DP e Modbus TCP via RS-485 .
Q6: Qual é o estado atual do ciclo de vida do PFEA113-65?
A: Embora algumas fontes o listem como "Ativo" e "Em estoque" Outros o consideram um produto legado disponível para distribuição. .
O PFEA113-65 (3BSE050092R65) faz parte da série de controladores de tensão PFEA da ABB. Abaixo estão produtos relacionados e alternativas:
| Produto/Modelo | Tipo | Descrição resumida |
|---|---|---|
| PFEA113-65 (3BSE050092R65) | Módulo em destaque | Controlador de tensão de alto desempenho com 4 entradas para sensores e opção IP65. . |
| PFEA111-65 | Controlador de tensão | Um modelo similar, provavelmente de menor capacidade, possivelmente um predecessor da série PFEA113. . |
| PFEA113-20 | Controlador de tensão | Uma variante com uma autonomia diferente, frequentemente mencionada em conjunto com o modelo -65. . |

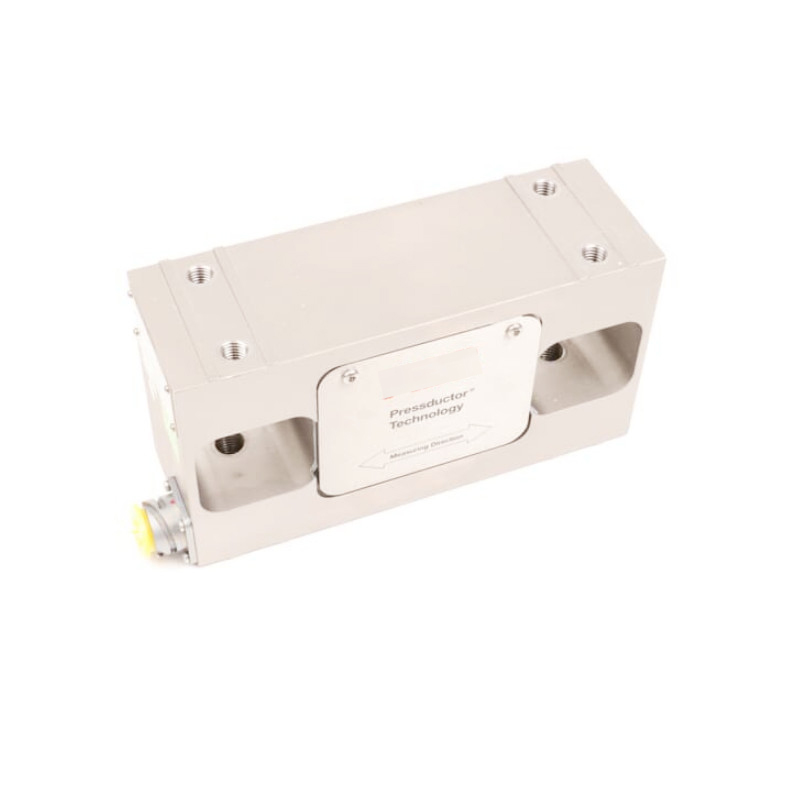

| PFTL101A | Célula de carga | Uma célula de carga de tração ABB Pressductor® compatível para medição de força. . |
| PFBL141B | Célula de carga | Outra célula de carga de rolamento ABB Pressductor® compatível, frequentemente usada com a série PFEA. . |
Para aplicações multissensor de alta precisão: O PFEA113-65 é o modelo principal, com suporte para 4 sensores e recursos avançados de cascata. .
Para sistemas mais simples: O PFEA111-65 Pode ser apropriado se forem necessárias menos entradas/saídas ou recursos. .
Para compatibilidadeSempre confirme a compatibilidade do sensor (por exemplo, séries PFTL, PFBL) com o modelo específico do controlador de tensão. .
