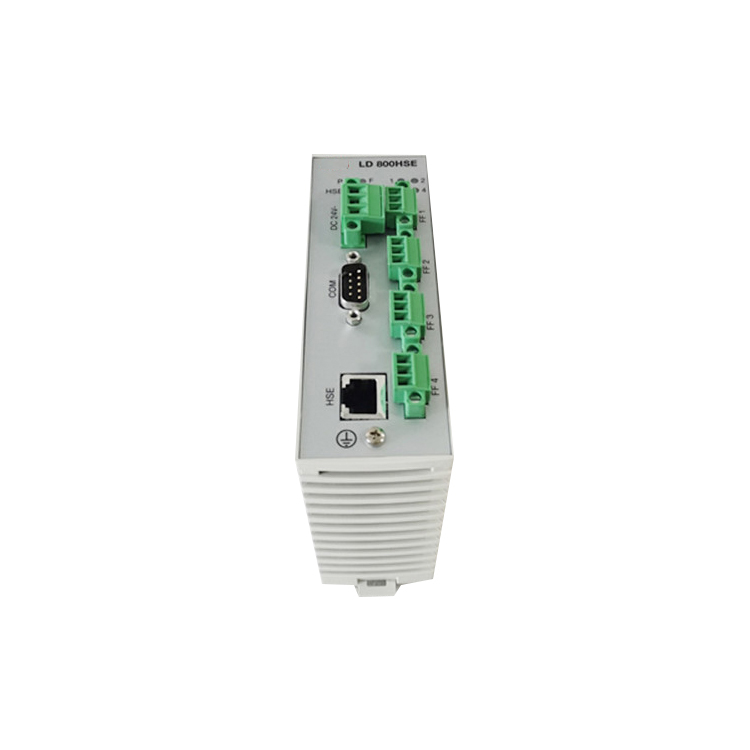

O ABB LD810HSEEX (3BSE091722R1) É um dispositivo de interligação FOUNDATION Fieldbus (FF) à prova de explosão, projetado para sistemas de controle distribuído ABB System 800xA. Sua função principal é servir como um gateway Ethernet de alta velocidade (HSE), conectando até quatro segmentos independentes do barramento de campo FF-H1 à rede de controle. Ele permite a troca bidirecional de dados, diagnósticos e gerenciamento de ativos para instrumentos de campo em áreas classificadas, suportando a transferência de dados em tempo real e a republicação de dados entre segmentos H1 e a sub-rede HSE.
Item nº :
LD810HSEEXPedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
SwedenPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5 daysPeso :
0.53kgDescrição dos produtos
ABB advant OCS LD810HSEEX 3BSE091722R1 em estoque
| Número do modelo | LD810HSEEX 3BSE091722R1 |
| Local de origem | Suécia |
| Dimensões/Peso | 0,5 kg |
| Doença | Novo e original |
| Garantia | 1 ano |
| Termos de envio | DHL Fedex TNT EMS UPS |
| Pagamento | TT / Western Union |
| Prazo de entrega | 3 a 5 dias |
| Serviço | Serviço online 24 horas |
Principais parâmetros e recursos
| Item | Especificações / Recursos |
|---|---|
| Tipo de produto | Dispositivo de ligação FOUNDATION Fieldbus HSE-H1 (certificado Ex) |
| Plataforma de sistema | Sistema DCS ABB 800xA com controladores AC 800M |
| Interface HSE | 1 x Ethernet 10/100BASE-TX (RJ45), com detecção automática |
| Interfaces de barramento de campo H1 | 4 x FF-H1, 31,25 kbit/s, isolados galvanicamente |
| Capacidade LAS | Mestre de links por link H1 (4 agendadores ativos de links independentes) |
| Apoio em caso de demissão | Redundância de dispositivo duplo com link de redundância dedicado (failover contínuo) |
| Perfil HSE Classe | 42c, 46D3, 47I1, 48Tc, 49An (registrado no FieldComm Group) |
| Fonte de energia | 24 V CC (18–32 V CC), SELV/PELV; consumo típico de 200 mA |
| Temperatura de operação | -40°C a +70°C (área segura) / -25°C a +60°C (área perigosa) |
| Temperatura de armazenamento | -40°C a +85°C |
| Classificação de proteção | IP20 (painel frontal); requer instalação em caixa de proteção para áreas classificadas como perigosas. |
| Peso | Aproximadamente 0,4 kg |
| Dimensões (C x A x L) | 47 x 131 x 111 mm |
| Certificações | ATEX II 3G Ex nA IIC T4 Gc; IECEx Ex nA IIC T4 Gc; UL Classe I, Divisão 2, Grupos A, B, C, D |
| Revestimento | Revestimento isolante G3 de acordo com ANSI/ISA 71.04 |
Design à prova de explosão para áreas classificadas como perigosasA característica mais marcante do módulo é a sua Certificação ATEX e IECEx, permitindo a implantação confiável em zonas perigosas (Zona 2/Divisão 2) em indústrias como petróleo e gás, química e petroquímica. Isso permite que o dispositivo de interligação seja instalado diretamente em campo, próximo aos instrumentos, em vez de em uma sala de controle, simplificando a fiação e reduzindo os custos de instalação.
Redundância para Alta DisponibilidadeO LD810HSEEX suporta redundância de dispositivo duplo, onde dois dispositivos de ligação estão conectados aos mesmos links H1 através de um link de redundância dedicado. Em caso de falha, o sistema realiza uma transição perfeita (tempo de comutação). <10 ms), garantindo comunicação ininterrupta para processos de missão crítica. .
Quatro links H1 independentes com capacidade de mestre de links.O módulo fornece 4 canais FF-H1 independentes, cada um operando como um Mestre de Link com um Agendador Ativo de Link (LAS) Isso permite a comunicação cíclica de publicação/assinatura para dados de processo e suporta até 4 subciclos por link H1, garantindo a troca de dados determinística. .
Publicação flexível de dados e integração de sistemasO LD810HSEEX suporta republicação de dados de processo entre links H1 e de H1 para HSE, permitindo a distribuição flexível de dados sem exigir configurações de controlador IEC 61131 Também apresenta um servidor web integrado para funções de configuração e manutenção de IP A configuração transparente do dispositivo H1 a partir do sistema host 800xA, via Gerenciamento de Rede e Gerenciamento de Sistema (SM), simplifica ainda mais a engenharia e o comissionamento. .
Design Ambiental RobustoCom um Revestimento conformal G3 Conforme a norma ANSI/ISA 71.04, o módulo é protegido contra corrosão, umidade, névoa salina e mofo em ambientes industriais exigentes. Sua ampla faixa de temperatura operacional (de -40 °C a +70 °C em áreas seguras) garante desempenho confiável mesmo em condições extremas. .
O LD810HSEEX é um componente essencial para a integração de dispositivos FOUNDATION Fieldbus em sistemas de controle em ambientes perigosos, incluindo:
Petróleo e gásAquisição e controle de dados de dispositivos de campo em refinarias, oleodutos e plataformas offshore. .
Química e PetroquímicaIntegração perfeita de instrumentos FF em áreas classificadas como Zona 2. .
Geração de energiaInstrumentação de turbinas e caldeiras em usinas de energia .
Produtos Farmacêuticos e AlimentíciosComunicação em ambientes de salas limpas e de processamento que exigem proteção contra explosões. .
Q1: Qual é a função principal do LD810HSEEX?
A: Ele serve como uma ponte entre até quatro links FOUNDATION Fieldbus H1 e uma sub-rede HSE (High-Speed Ethernet), permitindo a integração perfeita de dispositivos de campo FF na rede de controle do System 800xA. .
Q2: Qual é a principal diferença entre LD800HSE e LD810HSEEX?
A: O LD810HSEEX é o versão à prova de explosão, com certificações ATEX/IECEx para áreas classificadas como Zona 2/Divisão 2. O modelo padrão LD800HSE é destinado a áreas seguras. A versão EX geralmente possui uma faixa de temperatura operacional mais ampla.
P3: O módulo suporta redundância?
A: Sim. O LD810HSEEX é compatível. redundância de dispositivo duplo Com um link de redundância dedicado. Dois dispositivos podem ser conectados aos mesmos links H1, permitindo failover contínuo (tempo de comutação). <10 ms) para manter a continuidade da comunicação em caso de falha .
Q4: Quantas conexões H1 o módulo suporta?
A: O módulo suporta 4 ligações FF-H1 independentes, cada um operando a 31,25 kbit/s, e pode atuar como um Mestre de Link (LAS) para cada link .
Q5: O LD810HSEEX é hot-swappable?
A: Os resultados da pesquisa não confirmam explicitamente a capacidade de troca a quente. O guia de instalação para áreas classificadas indica que condutores energizados não devem ser conectados ou desconectados em atmosferas potencialmente explosivas, portanto, a troca a quente não é recomendada em locais classificados como perigosos. .
Q6: Quais são os requisitos de energia para o módulo?
A: É necessário um Fonte de alimentação SELV/PELV de 24 V CC (18–32 V CC)O consumo de corrente típico é de 200 mA. .
Q7: Que certificação o LD810HSEEX possui para áreas classificadas como perigosas?
A: O módulo contém ATEX II 3G Ex nA IIC T4 Gc e IECEx Ex nA IIC T4 Gc certificações, e é adequado para UL Classe I, Divisão 2, Grupos A, B, C, D locais perigosos .
Q8: O LD810HSEEX pode ser usado como substituto do LD800HSE em um par redundante?
A: De acordo com os resultados da pesquisa, o LD810HSEEX não é adequado para substituir um único LD800HSE em um par redundante. Para uma configuração redundante, ambas as unidades do par devem ser substituídas por dispositivos LD810HSEEX. .
O LD810HSEEX faz parte da família de dispositivos de interligação FOUNDATION Fieldbus da ABB. Abaixo estão os principais modelos e componentes relacionados:
| Produto/Modelo | Tipo | Descrição resumida |
|---|---|---|
| LD810HSEEX (3BSE091722R1) | Módulo em destaque | Dispositivo de ligação à prova de explosão entre HSE e até 4 ligações H1, certificado para Zona 2/Divisão 2. . |
| LD800HSE | Dispositivo de ligação padrão | Versão para áreas seguras do dispositivo de interligação, que oferece a mesma funcionalidade básica de gateway HSE-para-4-H1 para locais não classificados como perigosos. . |
| CI860 | Interface de comunicação | Módulo de interface de comunicação AC 800M HSE, necessário para conectar o controlador 800xA à sub-rede HSE para comunicação com o dispositivo de interligação. . |
| Fontes de alimentação Fieldbus | Acessório | As fontes de alimentação FF-H1 são necessárias para alimentar os segmentos do barramento de campo conectados às portas H1 do LD810HSEEX (cada segmento H1 requer injeção de energia separada). . |
Para instalações em áreas classificadas como perigosas: O LD810HSEEX (3BSE091722R1) é a escolha correta, pois oferece as certificações ATEX/IECEx necessárias para operação em Zona 2/Divisão 2. .
Para instalações em áreas seguras: O LD800HSE A versão padrão é adequada para salas de controle ou armários não classificados como perigosos? .
Para integração de controladoresEmparelhe o dispositivo de ligação com um CI860 módulo no controlador AC 800M para estabelecer comunicação HSE .
