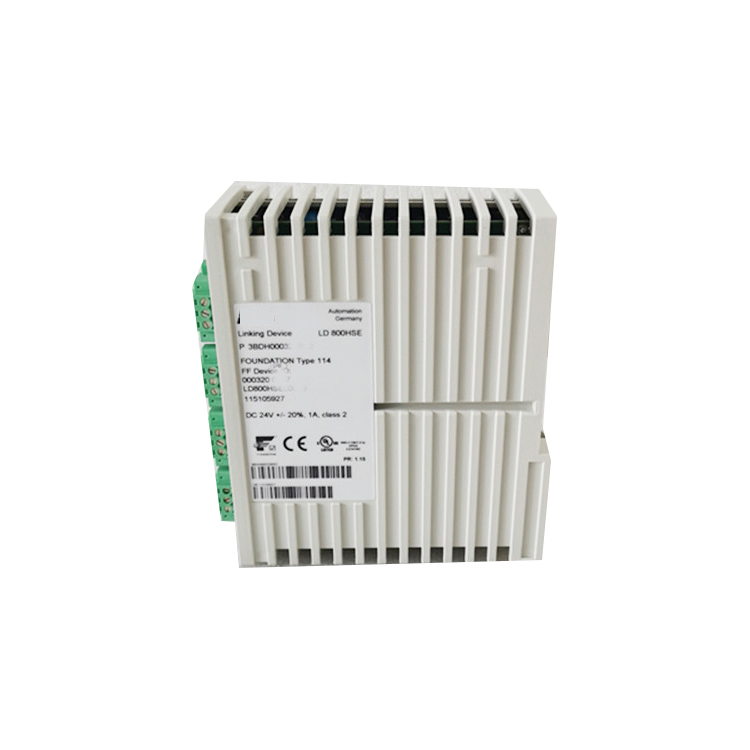

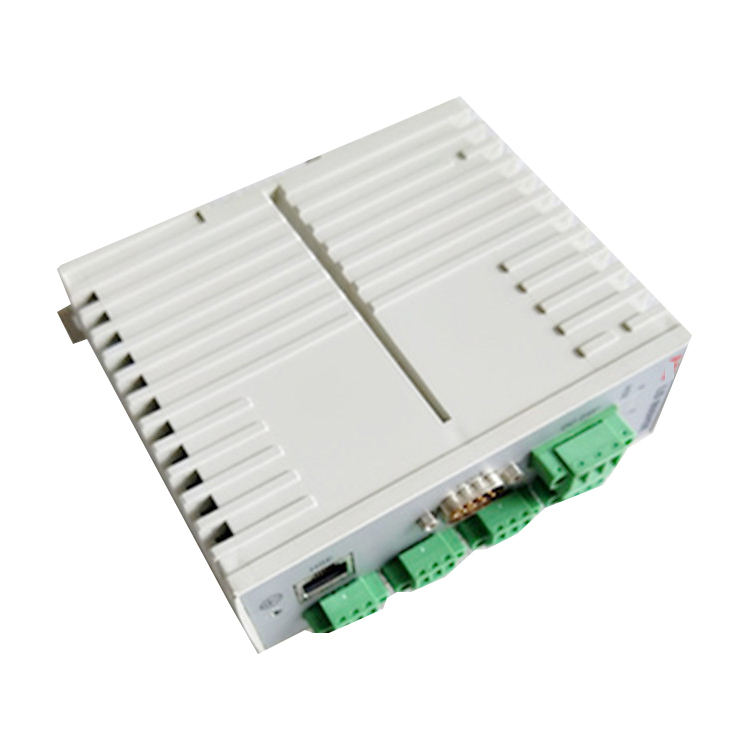

O ABB LD800HSE (3BDH000320R02) É um dispositivo de interligação FOUNDATION Fieldbus (FF) para sistemas de controle distribuído ABB Advant OCS e System 800xA. Sua função principal é servir como uma ponte entre até quatro segmentos de barramento de campo FF H1 e uma sub-rede Ethernet de alta velocidade (HSE), permitindo a integração perfeita de dispositivos FOUNDATION Fieldbus na arquitetura do sistema de controle.
Item nº :
LD800HSEPedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
GermanyPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5 daysPeso :
1kgDescrição dos produtos
ABB advant OCS LD800HSE 3BDH000320R02 em estoque
| Número do modelo | LD800HSE 3BDH000320R02 |
| Local de origem | Alemanha |
| Dimensões/Peso | 1kg |
| Doença | Novo e original |
| Garantia | 1 ano |
| Termos de envio | DHL Fedex TNT EMS UPS |
| Pagamento | TT / Western Union |
| Prazo de entrega | 3 a 5 dias |
| Serviço | Serviço online 24 horas |
Principais parâmetros e recursos
| Item | Especificações / Recursos |
|---|---|
| Tipo de produto | Dispositivo de ligação FOUNDATION Fieldbus HSE-H1 |
| Plataforma de sistema | ABB Advant OCS, Sistema 800xA (com controladores AC 800M) |
| Interface HSE | 1 x Ethernet 10BASE-T/100BASE-TX (RJ45) |
| Interfaces de barramento de campo H1 | 4 x FF H1, 31,25 kbit/s, isolados por transformador, terminais de parafuso |
| Agendador Ativo de Link (LAS) | Suporta até 4 links H1 independentes. |
| Redundância | Suporta configuração de dispositivos redundantes para alta disponibilidade. |
| Fonte de energia | 24 V CC |
| Consumo de energia | Máx. 5 W a 8 W (dependendo da fonte) |
| Temperatura de operação | 0°C a +55°C |
| Temperatura de armazenamento | -20°C a +70°C |
| Classificação de proteção | IP20 |
| Dimensões (C x A x L) | 47 x 131 x 111 mm |
| Peso | Aproximadamente 0,4 kg |
| Certificações | Certificação CE, revestimento G3 (ANSI/ISA 71.04), versão para áreas classificadas disponível (LD800HSE EX) |
Portal de alta velocidade entre HSE e H1A principal característica do módulo é sua capacidade de interligar o protocolo FF High-Speed Ethernet (HSE) e até quatro segmentos de barramento de campo H1. Ele atua como um mestre de enlace para cada enlace H1, executando o Agendador Ativo de Enlace (LAS) para gerenciar a comunicação entre publicador e assinante, permitindo a integração transparente de dispositivos FF com o sistema host. .
Redundância para Alta DisponibilidadeO LD800HSE suporta redundância de dispositivos, onde as portas H1 correspondentes de dois dispositivos interligados são conectadas ao mesmo link H1. Um link de redundância serial separado garante failover e monitoramento confiáveis, proporcionando uma transição perfeita em caso de falha e mantendo a continuidade operacional em processos críticos. .
Comunicação de dados versátilO módulo suporta múltiplos mecanismos de comunicação FF, incluindo Cliente/Servidor para acesso a blocos de dispositivos, Publicação/Assinatura para troca cíclica de dados (com até 4 subciclos por link H1) e republicação de dados entre links H1 ou de H1 para HSE. Isso permite uma distribuição flexível de dados em toda a rede de controle.
Design industrial robustoO LD800HSE foi projetado para ambientes industriais exigentes, com classificação de proteção IP20, conformidade com a marcação CE e revestimento G3 de acordo com a norma ANSI/ISA 71.04 para proteção contra corrosão. Uma versão EX também está disponível para instalações em áreas classificadas (Classe I, Divisão 2, Grupos A, B, C, D; ATEX II 3G Ex nA IIC T4 Gc). .
O LD800HSE é um componente essencial para a integração de dispositivos FOUNDATION Fieldbus em sistemas de controle em diversos setores, incluindo:
Indústrias de ProcessoIntegração de dispositivos H1 (transmissores de pressão, temperatura e vazão, posicionadores de válvulas) em plantas químicas, petroquímicas e farmacêuticas. .
Geração de energiaConectando a instrumentação FF em sistemas de controle de caldeiras e turbinas .
Petróleo e gásIntegração de Fieldbus em aplicações de monitoramento de refinarias e dutos .
Projetos de atualizaçãoIntegração de segmentos H1 legados (por exemplo, do controlador Advant 410/450) a sistemas 800xA mais recentes sem substituir os instrumentos FF existentes. .
Q1: Qual é a função principal do LD800HSE?
A: Ele funciona como um gateway entre até quatro links de barramento de campo FF H1 e uma sub-rede Ethernet de alta velocidade (HSE), permitindo que os dispositivos FOUNDATION Fieldbus se comuniquem com um sistema de controle ABB Advant OCS ou 800xA. .
P2: O LD800HSE é compatível com os controladores AC 800M?
A: Sim. Ele se integra aos controladores System 800xA e AC 800M através da Rede de Controle, geralmente em conjunto com um módulo de interface de comunicação CI860 HSE no controlador. .
P3: O módulo suporta redundância?
A: Sim, está qualificado para uso redundante. Dois dispositivos LD800HSE podem ser conectados ao mesmo link H1 por meio de um link serial de redundância separado para garantir failover e monitoramento confiáveis. .
Q4: Quantos canais H1 o LD800HSE oferece?
A: O módulo fornece 4 canais interface de barramento de campo FF H1 Cada enlace H1 pode suportar até 16 instrumentos FF (de acordo com o padrão FF). .
Q5: Quais são as principais especificações ambientais?
A: O módulo opera em temperaturas de 0°C a +55°C e pode ser armazenado em temperaturas de -20°C a +70°C. Possui classificação IP20, sendo adequado para montagem em trilho DIN em painéis de controle, e apresenta revestimento G3 para resistência à corrosão. Uma versão para áreas classificadas (LD800HSE EX) também está disponível. .
Q6: O LD800HSE pode ser usado com controladores que não sejam da ABB?
A: O módulo foi projetado especificamente para as plataformas ABB Advant OCS e System 800xA. Sua integração principal se dá com os controladores AC 800M por meio da sub-rede HSE e da interface de comunicação CI860. .
Q7: O que a versão LD800HSE EX oferece?
A: A versão EX é certificada para instalação em locais perigosos, com aprovações que incluem UL Classe I Divisão 2, IECEx Ex nA IIC T4 Gc e ATEX II 3G Ex nA IIC T4 Gc. .
Q8: Como o LD800HSE é configurado?
A: A configuração é realizada por meio de ferramentas de engenharia da ABB, incluindo Construtor de Controle e Construtor de Fieldbus FUNDAÇÃO Fieldbus (FBB). O dispositivo requer a importação de um arquivo de capacidades (.cfh) para integração. .
O LD800HSE (3BDH000320R02) faz parte da família de dispositivos de infraestrutura FOUNDATION Fieldbus da ABB. Abaixo estão os principais modelos e componentes relacionados:
| Produto/Modelo | Tipo | Descrição resumida |
|---|---|---|
| LD800HSE (3BDH000320R02) | Dispositivo de ligação | Módulo em destaque: portal entre o HSE e 4 ligações H1 para áreas seguras . |
| LD800HSE EX | Dispositivo de ligação | Versão certificada para áreas classificadas como Classe I Divisão 2 e ATEX Zona 2. . |
| CI860 | Interface de comunicação | Módulo de interface de comunicação AC 800M HSE, necessário para conectar o controlador à sub-rede HSE. . |
| Módulos de E/S S800 | Sistema de E/S | Sistema modular de E/S da ABB para integração de sinais de campo, frequentemente usado com o LD800HSE em sistemas 800xA. . |
Para aplicações padrão: O LD800HSE (3BDH000320R02) É a escolha apropriada para a integração de dispositivos FF H1 em um ambiente System 800xA ou Advant OCS.
Para instalações em áreas classificadasSelecione o LD800HSE EX versão, que fornece as aprovações necessárias para instalação em atmosferas potencialmente explosivas .
Para integração de controladoresCombine o LD800HSE com um CI860 Módulo instalado em um controlador AC 800M para habilitar a comunicação HSE. .
