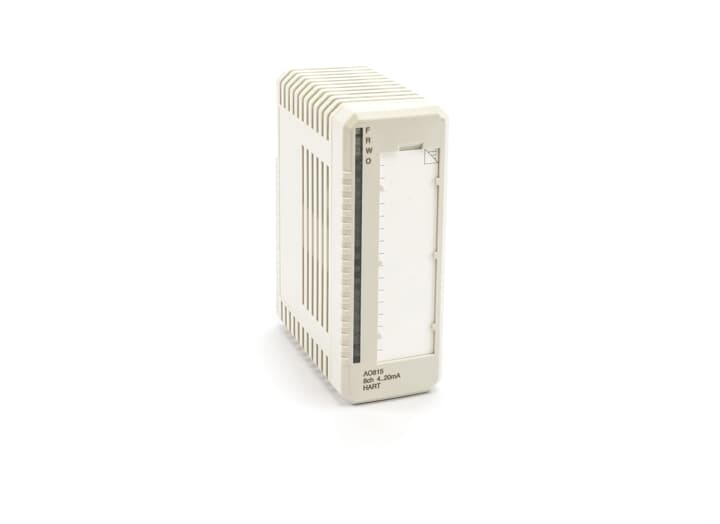

O ABB AO815-eA (3BSE052605R2) é um módulo de saída analógica de 8 canais da Sistema de E/S S800, projetado para o Plataforma de controlador DCS System 800xA e AC 800MCada canal fornece saída de 4 a 20 mA (ou configurável de 0 a 20 mA) com Comunicação de passagem HART, permitindo uma integração perfeita com instrumentos de campo inteligentes, como posicionadores, válvulas e atuadores.
Item nº :
AO815-eAPedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
SwedenPorto de embarque :
WuhanTempo de espera :
3-5daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | ABB |
| Modelo | AO815-eA |
| Número do artigo | 3BSE052605R2 |
| Família de produtos | E/S S800 |
| Compatibilidade da plataforma | Controladores DCS System 800xA e AC 800M |
| Tipo de produto | Módulo de Saída Analógica |
| Canais | 8 x 4...20 mA (unipolar de terminação única) |
| Alcance do sinal | Configurável para 0...20 mA ou 4...20 mA |
| Apoio HART | Sim – comunicação direta em cada canal. |
| Resolução | 12 bits |
| Precisão | Máx. ±0,1% da escala completa |
| Carga de saída | Máx. 750 Ω (proteção contra curto-circuito) |
| Proteção de saída | Proteção contra curto-circuito para ZP ou +24 V |
| Isolamento | Isolados em grupo (1 grupo de 8 canais do terra) |
| Tempo de subida (0-90%) | 30 ms |
| LEDs de diagnóstico | Erro no canal externo (circuito aberto), erro no canal interno (falha no circuito de saída), erro no módulo (transistor, curto-circuito, checksum, fonte de alimentação, watchdog). |
| Dissipação de energia | 3,5 W |
| Consumo de corrente (+5V ModuleBus) | 70 mA |
| Consumo de corrente (+24V externo) | 40 mA |
| Temperatura de operação | -25°C a +60°C |
| Classe de proteção | IP20 (IEC 60529) |
| Dimensões (L x A x P) | 45 mm x 119 mm x 102 mm |
| Peso | Aproximadamente 0,23 kg |
| Redundância | Não suportado |
| Alta Integridade (SIL) | Não |
| Segurança intrínseca | Não |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| AO815 (3BSE052605R1) | Saída analógica de 8 canais, 4...20 mA com HART (revisão anterior) | Substituição ou atualização de uma versão anterior. |
| AI815-eA (3BSE052604R2) | Módulo de entrada analógica de 8 canais com HART | Contraparte de entrada para AO815-eA em conjuntos de E/S |
| AO820 | Saída analógica de 4 canais, ±10 V (bipolar) | Aplicações que requerem sinais de tensão |
| AO845A | Saída analógica de 8 canais com suporte a HART e redundância. | Sistemas de alta disponibilidade com requisitos de redundância |
| AO890 | Saída analógica de 8 canais com certificação HART e SIL | Aplicações críticas para a segurança (SIL3) |
| AI810 | Módulo de entrada analógica de 8 canais (não HART) | Aplicações de entrada padrão não-HART |
| TU830 / TU833 | Unidade de Terminação de Módulo (MTU) estendida para AO815 | Base de montagem necessária para fiação de campo. |
| TU810 / TU812 / TU814 | Opções de MTU compactas para AO815 | Soluções de cabeamento de campo que economizam espaço |
| 2711PT15C21D8S | 1756-OB16 | 1784-CF64 |
| 2711P-T10C21D8S | 1756-TBCH | 1734-OE2C |
| 2711P-T12C4D8 | 1756-TBNH | 1734-IR2E |
| 2711P-RDT10C | 1756 L83E | 1734-OB8S |
| 2711P-K10C4D8 | 1756 IF8H | MVI56E-MNET |
| 2198-H015-ERS | 1756-OB16E | 1715-AENTER |
| 2198-H025-ERS2 | 1756-IR6I | EXTERIOR T150 |
| 2094-BM01-S | 1756-PB72 | 1756-IF16 |
P1: Com quais sistemas de controle da ABB o AO815-eA é compatível?
O AO815-eA faz parte do Sistema de E/S S800 e foi projetado para Sistema DCS ABB 800xA e Controladores AC 800MEle também pode se comunicar com controladores de terceiros através da conexão de barramento de campo PROFIBUS-DP/DPV1. .
P2: O AO815-eA suporta comunicação HART?
Sim. Cada um dos 8 canais de saída possui um Interface de passagem HARTPermitindo a comunicação digital bidirecional para configuração remota, calibração e gerenciamento de ativos de instrumentos de campo inteligentes, como posicionadores e atuadores. O filtro de saída deve ser ativado nos canais usados para comunicação HART. .
Q3: Qual é a resistência de carga máxima que o AO815-eA pode suportar?
A resistência máxima de carga é 750 Ω para a faixa de 4 a 20 mA. As saídas possuem proteção contra curto-circuito tanto para ZP quanto para +24 V. .
Q4: Quais diagnósticos o AO815-eA oferece?
O módulo realiza autodiagnósticos ciclicamente, incluindo:
Erro de canal externo – Indica se a alimentação do processo estiver muito baixa ou se a corrente de saída for inferior ao valor definido (quando o valor definido for > 1 mA, indica circuito aberto).
Erro de canal interno – O circuito de saída não consegue fornecer a corrente correta.
Erro no módulo – erro no transistor de saída, curto-circuito, erro de checksum, erro na fonte de alimentação interna ou erro do watchdog
Q5: O AO815-eA é adequado para aplicações com classificação SIL (segurança) ou áreas classificadas como perigosas?
Não. O AO815-eA é um módulo padrão e não é classificado como de Alta Integridade (classificação SIL) ou Intrinsicamente Seguro. Para aplicações críticas de segurança que exigem SIL3, a ABB oferece o AO890 módulo. Para instalações em áreas classificadas como perigosas que exigem segurança intrínseca, o AO895 Recomenda-se o uso do módulo.

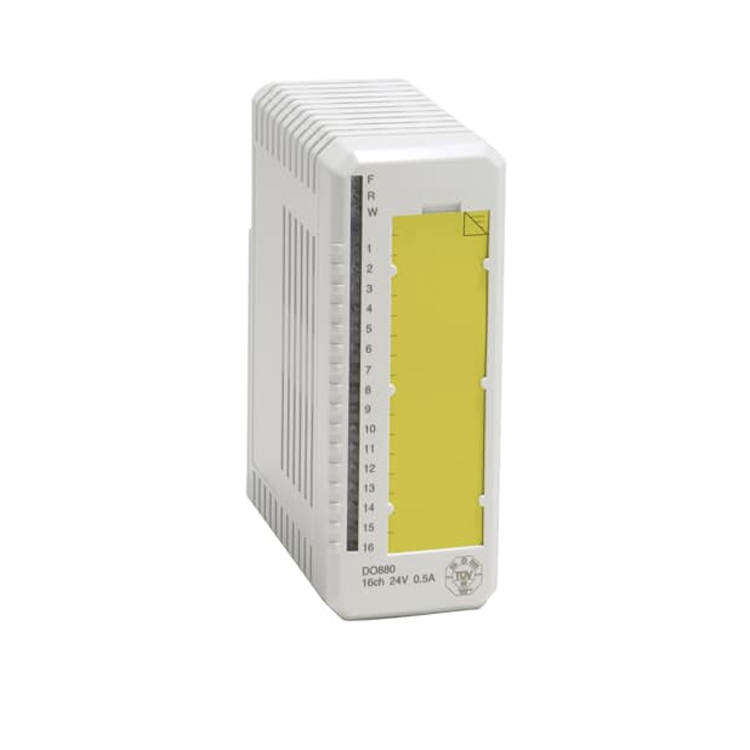

O ABB DO880 (3BSE028602R1) é um módulo de saída digital de alta integridade com 16 canais da Sistema de E/S S800Projetado para os controladores ABB System 800xA DCS, AC 800M e Symphony Plus.

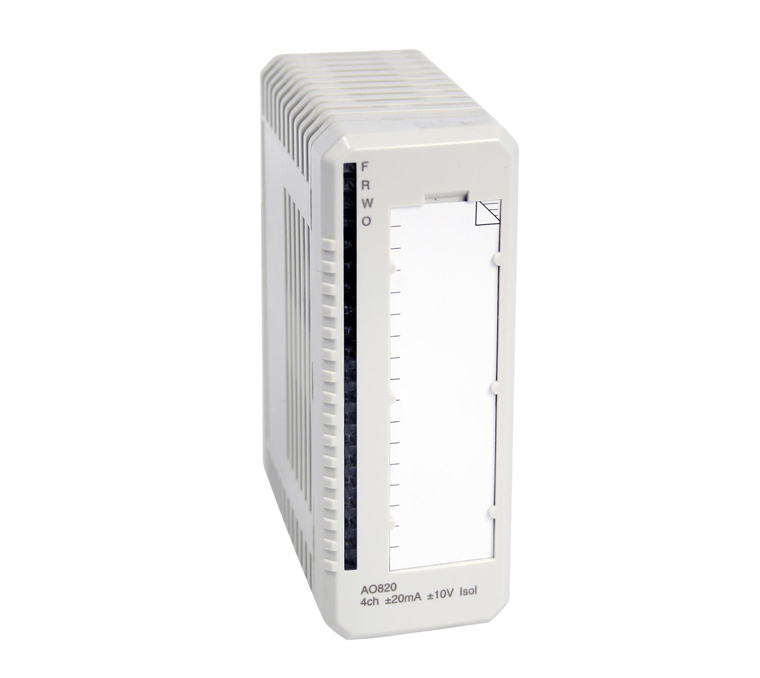

O ABB AO820 (3BSE008546R1) é um módulo de saída analógica bipolar de 4 canais da Sistema de E/S S800Projetado para os controladores ABB System 800xA DCS e AC 800M.O módulo apresenta Isolamento galvânico individual por canal e com diagnósticos integrados, tornando-se uma solução confiável para controle de precisão em ambientes industriais exigentes, incluindo aplicações químicas, de petróleo e gás e farmacêuticas.

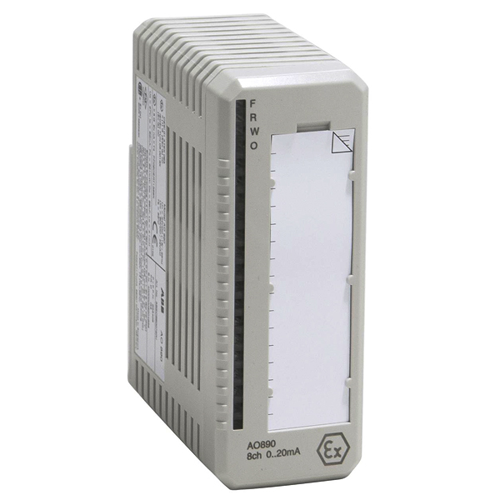

O ABB AO890 (3BSC690072R1) é um módulo de saída analógica intrinsecamente seguro de 8 canais da Sistema de E/S S800, projetado para os controladores DCS ABB System 800xA e AC 800M. O módulo apresenta Componentes de proteção de segurança intrínseca integrados (Ex ia) em cada canal., permitindo a conexão direta a equipamentos de processo em áreas classificadas como perigosas (Zona 0/1/2) sem a necessidade de barreiras de segurança externas.

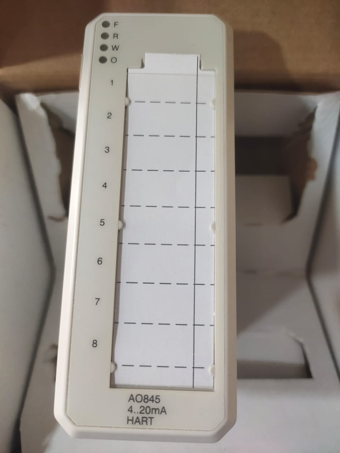

O ABB AO845 (3BSE023676R1) é um módulo de saída analógica de 8 canais da Sistema de E/S S800Projetado para os controladores DCS ABB System 800xA e AC 800M, ele fornece sinais de corrente de 4 a 20 mA para controlar atuadores de campo, como válvulas, posicionadores e inversores de frequência.

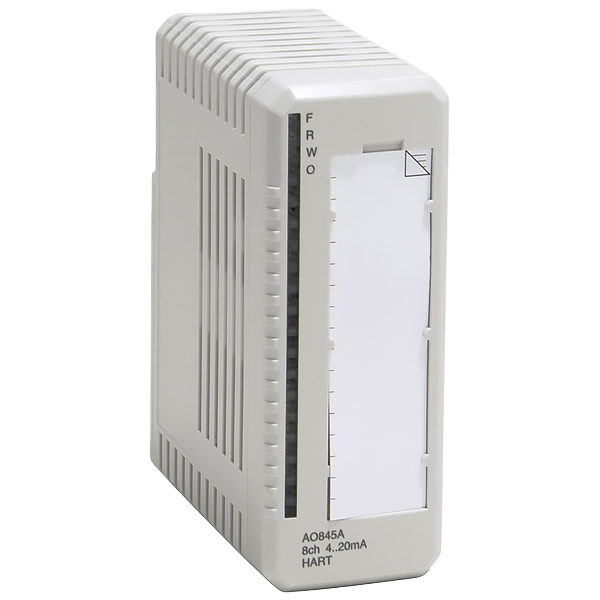

O ABB AO845A (3BSE045584R1) é um módulo de saída analógica de 8 canais da Sistema de E/S S800Projetado para os controladores DCS ABB System 800xA e AC 800M, ele fornece sinais de corrente de 4 a 20 mA para controlar atuadores de campo, como válvulas, posicionadores e inversores de frequência. Passagem HART integrada Permite a comunicação digital bidirecional com instrumentos de campo inteligentes.

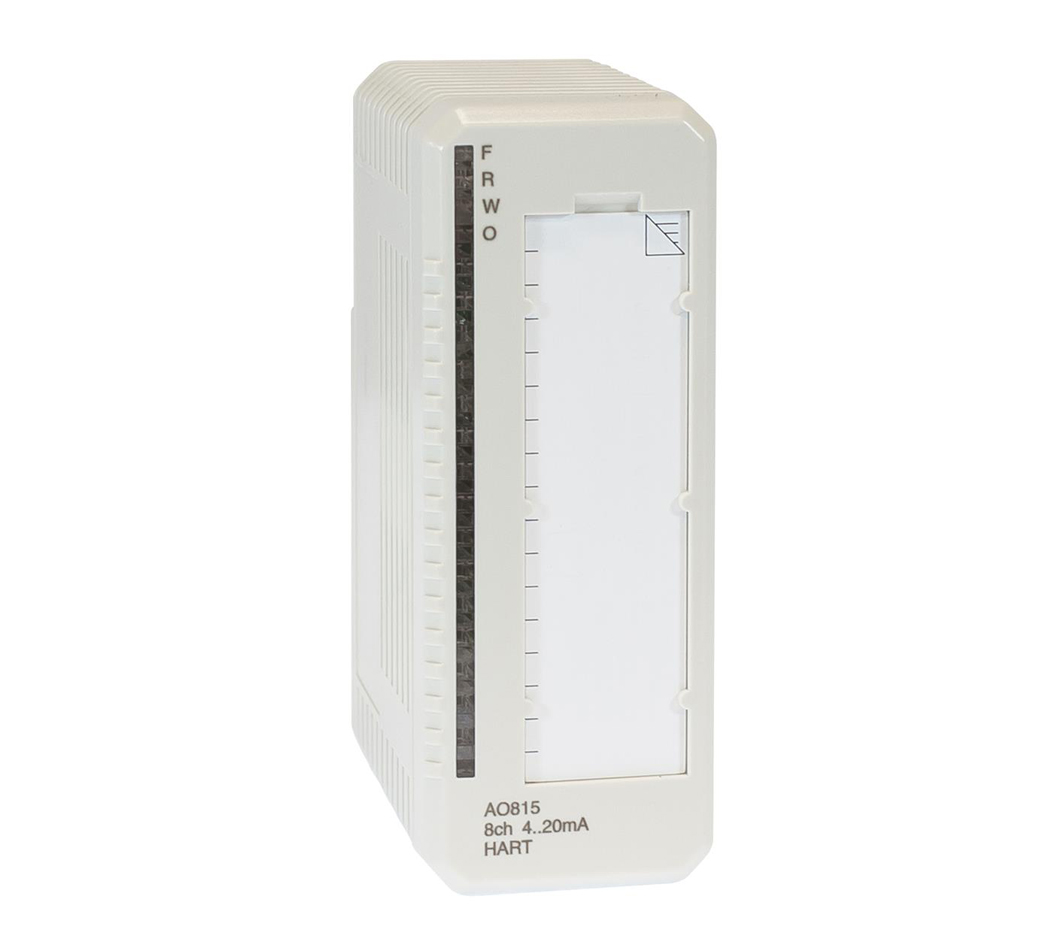

O ABB AO815 (3BSE052605R1) é um módulo de saída analógica de 8 canais da Sistema de E/S S800Projetado para os controladores ABB System 800xA DCS e AC 800M.Ele fornece sinais de corrente de 4 a 20 mA para controlar atuadores de campo, como válvulas, posicionadores e inversores de frequência, enquanto Passagem HART integrada Permite a comunicação digital bidirecional com instrumentos de campo inteligentes.

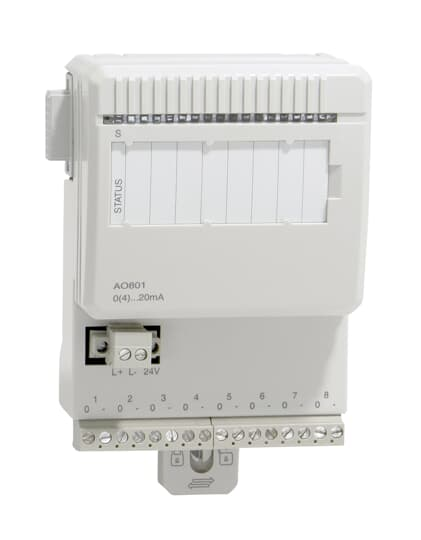

O ABB AO801 (3BSE020514R1) é um módulo de saída analógica de 8 canais da Sistema de E/S S800LProjetado para os controladores DCS ABB System 800xA e AC 800M, este dispositivo fornece sinais de corrente precisos de 0 a 20 mA ou de 4 a 20 mA para controlar atuadores de campo, como válvulas reguladoras, posicionadores e inversores de frequência em aplicações de automação de processos.
