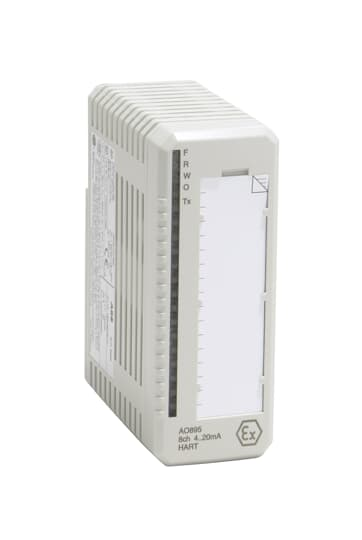

O ABB AO895 (3BSC690087R1) é um módulo de saída analógica de 8 canais da Sistema de E/S S800, projetado para o Plataforma de controlador DCS System 800xA e AC 800MCada canal fornece uma saída de 4 a 20 mA com componentes integrados de proteção de segurança intrínseca (IS) e um Interface HART, permitindo a conexão direta a dispositivos de campo em áreas perigosas sem a necessidade de isoladores externos ou barreiras de segurança.
Item nº :
AO895 3BSC690087R1Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
SwedenPorto de embarque :
WuhanTempo de espera :
3-5daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | ABB |
| Modelo | AO895 |
| Número do artigo | 3BSC690087R1 |
| Família de produtos | Sistema de E/S S800 |
| Compatibilidade da plataforma | Sistema DCS 800xA, controladores AC 800M e controladores de terceiros via fieldbus |
| Tipo de produto | Módulo de saída analógica intrinsecamente seguro |
| Canais | 8 x 4...20 mA (unipolar de terminação única) |
| Apoio HART | Sim (comunicação direta em cada canal) |
| Segurança intrínseca | Sim – barreiras integradas de limitação de energia para conexão a áreas classificadas como Zona 0/1/2. |
| Resolução | 12 bits |
| Intervalo abaixo/acima | 2,5 / 22,4 mA |
| Carga de saída | <725 Ω a 20 mA (sem sobrecarga); <625 Ω a até 22 mA |
| Erro (Precisão) | Tipo. 0,05%, máx. 0,1% a 650Ω |
| Deriva de temperatura | Tip. 50 ppm/°C, Máx. 100 ppm/°C |
| Hora de subida | 30 ms (10% a 90%) |
| Proteção de saída | À prova de curto-circuito, saída com corrente limitada. |
| Isolamento | Grupos isolados (8 canais juntos) do ModuleBus e do terra |
| Tensão de isolamento nominal | 50 V |
| Tensão de teste dielétrico | 500 V CA |
| Dissipação de energia | 4,25 W |
| Consumo de corrente (+5V ModuleBus) | Tip. 130 mA |
| Consumo de corrente (+24V externo) | Tip. 250 mA, Máx. <330 mA |
| LEDs de diagnóstico | F (Falha), R (Execução), W (Aviso), O (SP), Tx (Comunicação HART) |
| Supervisão | Monitoramento da alimentação do processo interno; detecção de fio aberto se a corrente configurada for superior a 1 mA. |
| Temperatura de operação | 0°C a +55°C (montagem vertical em MTU compacto: 40°C) |
| Temperatura de armazenamento | -40°C a +70°C |
| Classe de proteção | IP20 (IEC 60529) |
| Proteção contra corrosão | ISA-S71.04: G3 |
| MTUs compatíveis | TU890, TU891, TU891Z |
| Código de digitação | AF |
| Dimensões (L x A x P) | 45 mm x 119 mm x 102 mm |
| Peso | Aproximadamente 0,2 kg |
| Redundância | Não suportado (não redundante) |
| Alta Integridade (SIL) | Não (módulo padrão) |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| AO810V2 | Saída analógica de 8 canais, 0/4...20 mA (não-IS, não-HART), versão atualizada | Aplicações padrão de saída analógica não perigosas |
| AO815 | Saída analógica de 8 canais, 4...20 mA com HART (não-IS) | Comunicação HART sem requisito de segurança intrínseca |
| AO820 | Saída analógica de 8 canais, ±10 V (saída de tensão) | Aplicações que requerem sinais de tensão em vez de corrente. |
| AO845A | Saída analógica de 8 canais, 4...20 mA com suporte a HART e redundância. | Sistemas de alta disponibilidade com requisitos de redundância |
| AO890 | Saída analógica de 8 canais com certificação HART e SIL (Alta Integridade) | Aplicações críticas para a segurança (SIL3) |
| AI895 | Entrada analógica de 8 canais, intrinsecamente segura com HART. | Contraparte de entrada para AO895 em conjuntos de E/S para áreas classificadas. |
| TU890 / TU891 | Unidades de Terminação de Módulo (MTUs) para AO895 | Base de montagem necessária para conexão da fiação de campo |
| TU891Z | MTU com separação intrínseca de zona de segurança | Aplicações em áreas classificadas como perigosas que exigem separação adicional de zonas. |
| 3BHE046836R0102 | 3BHE013088R001 | 3BHE014135R0011 |
| 3BHE027632R0101 | 3BHE014070R0101 | 3BHE037864R0108 |
| 3BSE082896R1 PM858K02 | 3BHE030579R0003 | 3BHE041626R0101 |
| 3BHE009681R0101 5SHY4045L0001 | 3BHE024747R0101 | 3BHE032025R1101 |
| 3BHE030579R0003 | 3BHE024855R0101 | 3BHE024313R0101 |
| 3BHB003041R0101 | 3BHE032025R1101 | 3BHE008128R0001 |
| 3BHB004661R0101 | 3BHE021887R0101 | 3BSE050091R65 |
| 3BHB018162 | 3BHE024577R0101 | 3BHE009319R0001 |
| 3BHB003041R0101 UFC719AE01 | 3BHB003041R0101 | 3BHE020455R0001 |
| 3BSE042238R2 PP846A | 3BHE022293R0101 | 3BHE025088R6618 |
P1: Com quais sistemas de controle da ABB o AO895 é compatível?
O AO895 faz parte do Sistema de E/S S800 e foi projetado para Sistema DCS ABB 800xA e Controladores AC 800MEle também pode se comunicar com controladores de terceiros por meio de conexões fieldbus padrão, tornando-se uma solução flexível para diversas arquiteturas de controle distribuído..
Q2: O que significa "Segurança Intrínseca" para este módulo?
O AO895 tem barreiras integradas de limitação de energia em cada canal, o que significa que pode conectar-se diretamente a dispositivos de campo localizados em áreas perigosas (explosivas) (Zona 0/1/2). sem exigindo isoladores ou barreiras de segurança externasIsso reduz a complexidade da instalação, o espaço necessário no gabinete e o custo total.
P3: O AO895 suporta comunicação HART?
Sim. Cada um dos 8 canais de saída possui um Interface de passagem HART, permitindo a comunicação digital bidirecional para configuração remota, calibração e gerenciamento de ativos de instrumentos de campo inteligentes, como posicionadores e atuadores..
Q4: Qual é a resistência de carga máxima que o AO895 pode suportar?
No 20 mA (faixa normal): A carga máxima é 725 Ω.
No 22 mA (sobrecarga): A carga máxima é 625 Ω.
Isso permite que o módulo acione a maioria dos conversores corrente-pressão (I/P) e atuadores com certificação Ex disponíveis no mercado.
Q5: O AO895 é adequado para aplicações com classificação SIL (segurança)?
Não. O AO895 é um módulo padrão e não é classificada como "Alta Integridade" ou com classificação SIL.Para aplicações críticas de segurança que exigem SIL3, a ABB oferece... AO890 módulo, que é certificado para uso de alta integridade.
